Y42X直接作用式薄膜弹簧减压阀技术规范

Y42X直接作用式薄膜弹簧减压阀技术规范

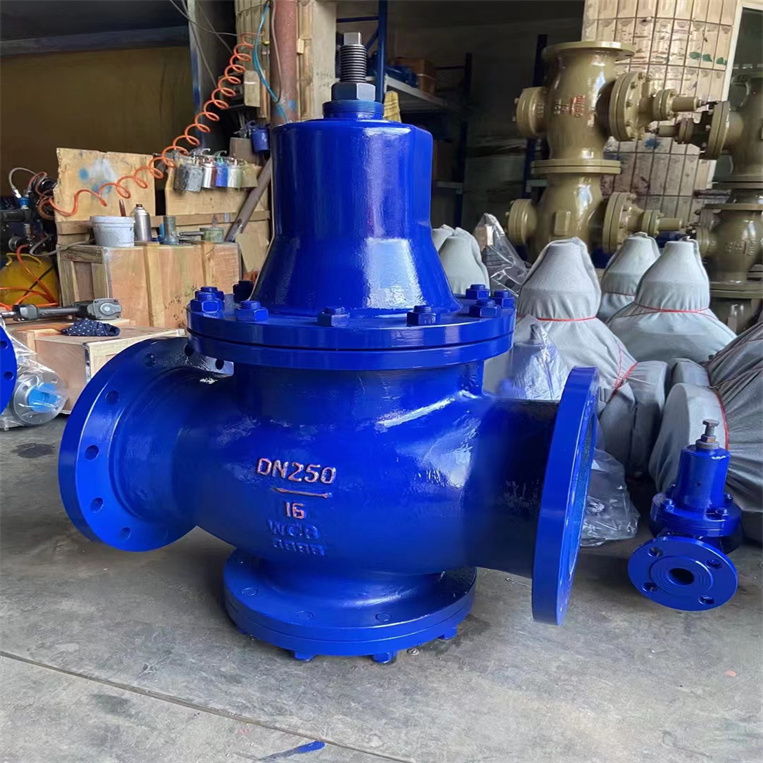

Y42X可调式减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。 本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。

本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。

本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。弹簧薄膜式减压阀主要由弹簧、薄膜和阀体三部分组成。其中，弹簧是关键部件，它能够通过伸缩来平衡阀芯上的液压力和弹簧力。薄膜将阀体分隔成进出口两个油室，进口油室通过管道与高压油源连接，出口油室则通过管道与低压油路连接。

二、Y42X直接作用式薄膜弹簧减压阀技术规范的工作原理

当高压油液从进口油室进入弹簧薄膜式减压阀时，油液压力作用在薄膜上，使薄膜向下弯曲。随着油液压力的增加，薄膜弯曲程度加大，弹簧压缩量也增加。此时，弹簧力逐渐增加并作用于阀芯上，使阀芯向下运动。当进口油液压力与弹簧力达到平衡时，阀芯保持静止状态。
在弹簧薄膜式减压阀工作时，进口油液的一部分通过阀芯与薄膜之间的间隙流入出口油室。由于出口油室压力低于进口油室压力，因此流出的油液会迅速被吸走。随着油液的不断流入和流出，出口油室中的压力逐渐上升，直至达到系统的要求。
当出口压力达到预定值时，可通过调节弹簧的预压缩量来控制出口压力。弹簧薄膜式减压阀具有灵敏的响应速度和稳定的压力控制精度，因此被广泛应用于各种液压系统中。

Y42X直接作用式薄膜弹簧减压阀技术规范的作用
1、减压阀的作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。近年来又出现一些新型减压阀，如定比式减压阀。定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。
2、水流通过减压阀虽有很大的水头损失，但由于减少了水的浪费并使系统流量分布合理、改善了系统布局与工况，因此总体上讲仍是节能的。减压阀的每一档弹簧只在一定的出口压力范围内适用，超出范围应更换弹簧。在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀。介质为空气或水（液体）的场合，一般宜选用直接作用薄膜式减压阀或先导薄膜式减压阀。介质为蒸汽的场合，宜选用先导活塞式减压阀或先导波纹管式减压阀。为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。

Y42X直接作用式薄膜弹簧减压阀技术规范的种类
一、直接作用式减压阀
减压阀，直接作用式减压阀，带有平膜片或波纹管。因为它是独立结构，因此无需在下游安装外部传感线。它是三种减压阀中体积最小、使用的一种，专为中低流量设计。直接作用式减压阀的精确度通常为下游设定点的+/-10%。
二、活塞式减压阀
该类型的减压阀集两种阀―导阀和主阀―于一体。导阀的设计与直接作用式减压阀类似。来自导阀的排气压力作用在活塞上，使活塞打开主阀。如果主阀较大，无法直接打开时，这种设计就会利用入口压力打开主阀。因此，这种类型的减压阀，与直接作用式减压阀相比，在相同的管道尺寸下，容量和精确度（+/-5%）更高。与直接作用式减压阀相同的是，减压阀内部感知压力，无须外部安装传感线。
三、薄膜式减压阀
在这种类型的减压阀中，双膜片代替了内导式减压阀中的活塞。这个增大的膜片面积能够打开更大的主阀，并且在相同的管道尺寸下，其容量比内导式活塞减压阀更大。另外，膜片对压力变化更为敏感，精确度可达+/-1%。精确性更高是由于下游传感线的定位（阀的外部），其所在位置气体或液体动荡更少。该减压阀非常灵活，可以采用不同类型的导阀（例如压力阀、温度阀、空气装载阀、电磁阀或几种阀同时配套适用）。

Y42X直接作用式薄膜弹簧减压阀技术规范的选用标准
1、在给定的弹簧压力级范围内，使出口压力在最大值与最小值之间能连续调整，不得有卡阻和异常振动；
2、对于软密封的减压阀，在规定的时间内不得有渗漏；对于金属密封的减压阀，其渗漏量应不大于最大流量的0.5%；
3、出口流量变化时，直接作用式的出口压力偏差值不大于20%，先导式不大于10%；
4、进口压力变化时，直接作用式的出口压力偏差不大于10%，先导式的不大于5%；
5、通常，减压阀的阀后压力应小于阀前压力的0.5倍；
6、减压阀的应用范围很广，在蒸汽、压缩空气、工业用气、水、油和许多其他液体介质的设备和管路上均可使用，介质流经减压阀出口处的量，一般用质量流量或体积流量表示；
7、波纹管直接作用式减压阀适用于低压、中小口径的蒸汽介质；
8、薄膜直接作用式减压阀适用于中低压、中小口径的空气、水介质；
9、先导活塞式减压阀，适用于各种压力、各种口径、各种温度的蒸汽、空气和水介质，
若用不锈耐酸钢制造，可适用于各种腐蚀性介质；
10、先导波纹管式减压阀，适用于低压、中小口径的蒸汽、空气等介质；
11、先导薄膜式减压阀，适用于低压、中压、中小口径的蒸汽或水等介质；
12、减压阀进口压力的波动应控制在进口压力给定值的80%～105%，如超过该范围，减压前期的性能会受影响；
13、通常减压阀的阀后压力应小于阀前压力的0.5倍；
14、减压阀的每一档弹簧只在一定的出口压力范围内适用，超出范围应更换弹簧；
15、在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀；
16、介质为空气或水（液体）的场合，一般宜选用直接作用薄膜式减压阀或先导薄膜式减压阀；
17、介质为蒸汽的场合，宜选用先导活塞式或先导波纹管式减压阀；
18、为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。减压阀的基本性能

Y42X直接作用式薄膜弹簧减压阀技术规范

1、调压范围
它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。
2、压力特性
它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
3、流量特性
它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。

Y42X直接作用式薄膜弹簧减压阀技术规范性能规范

减压阀流量系数(Cv)

Y42X直接作用式薄膜弹簧减压阀技术规范主要零件材料

Y42X直接作用式薄膜弹簧减压阀技术规范外形结构图

Y42X直接作用式薄膜弹簧减压阀技术规范主要外形尺寸

安装说明

①为了操作和维护方便，该减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与减压阀休上所示箭头的方向一致。
③为了防止减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。
减压阀安装的注意事项

减压阀的注意事项
1、为了操作和维护方便，该阀一般直立安装在水平管道上。
2、减压阀安装必须严格按照阀体上的箭头方向保持和流体流动方向一致。如果水质不清洁含有一些杂质，必须在减压阀的上游进水口安装过滤器 
3、为了防止阀后压力超压，应在离阀出口不少于4M处安装一个减压阀。
4、减压阀在管道中起到一定的止回作用，为了防止水锤的危害，也可安装小的膨胀水箱，防止损坏管道和阀门，过滤器必须安装在减压阀的进水管前，而膨胀水箱必须安装在减压阀出水管后！
5、如果需要将减压阀安装在热水系统时，您必须在减压阀和膨胀水箱之间安装止回阀。这样既可以让膨胀水箱吸收由于热膨胀而增加的水的体积，又可以防止热水回流或压力波动对减压阀的影响，确保减压阀长期正常工作。

Y42X直接作用式薄膜弹簧减压阀技术规范的安装和使用
1、安装减压阀之前必须对管路系统进行冲洗清理，以防焊渣、氧化皮等赃物流入阀内，影响阀门正常工作。
2、减压阀应安装便于操作和维修的地方，并且必须直立安装在水平管路上，应注意使管路中介质的流向与阀体上箭头所示方向一致，切勿装反。
3、减压阀在安装使用时，应先把旁通管路上的截止阀打开，排除管路中的冷凝水和汽水混合物，以防减压阀开启时产生水击现象损坏减压阀，当无异常现象后，按顺时针方向缓慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准），调整好后，将锁紧螺母背紧，拧上防护罩。
4、减压阀前应安装过滤器，以防止介质中的杂质进入减压阀，影响其性能。
5、安装的减压阀前后应有一段直管，阀前直管长度约为600毫米，阀后直管长度约为1000毫米。
6、减压阀进口还要装汽水分离器和疏水阀，减压阀出口也要装疏水阀。

Y42X直接作用式薄膜弹簧减压阀技术规范

在安装减压阀的过程中，除了要确保其正常运作外，还需考虑多个因素以保证其长期稳定性和安全性。首先，选择正确的安装位置至关重要。减压阀应安装在易于操作和维护的地方，同时要确保其上下游管道有足够的空间，以便进行必要的检修和更换。避免将减压阀安装在振动大或温度变化剧烈的环境中，以免对其性能造成不利影响。
其次，安装减压阀时，必须严格按照产品说明书进行操作。在连接管道时，要确保密封垫圈完好无损，并正确安装，以防止气体或液体泄漏。对于需要调节压力的减压阀，应使用合适的工具进行精确调整，并在安装完成后进行压力测试，确保其工作压力在设定范围内。
此外，减压阀的安装方向也不容忽视。在安装前，应仔细查看阀体上的箭头标识，确保流体按正确方向流动。如果安装方向错误，不仅会影响减压阀的性能，还可能导致设备损坏或安全事故。
最后，考虑到减压阀在长期使用中可能会因磨损或腐蚀而影响性能，建议定期进行维护和检查。这包括检查阀门的密封性、清洗阀体内部的污垢以及检查弹簧和调节机构的灵活性等。通过定期维护，可以及时发现并解决问题，确保减压阀始终处于最佳工作状态。
综上所述，减压阀的安装不仅关乎其性能，更关乎整个系统的安全性和稳定性。因此，在安装过程中务必严格遵守相关规定和注意事项，确保减压阀能够正常、安全地运行。
弹簧薄膜式减压阀的选用与维护

Y42X直接作用式薄膜弹簧减压阀技术规范在选用弹簧薄膜式减压阀时，需要考虑以下因素：
1. 压力范围：根据实际需要选择具有合适压力范围的减压阀。一般而言，弹簧薄膜式减压阀可承受的压力范围为10bar到210bar。
2. 流量：根据系统需求选择具有合适流量的减压阀，以确保液压系统能够正常运行。
3. 连接方式：根据实际需要选择合适的连接方式，例如管螺纹、法兰等。
4. 材料：根据使用环境和工作条件选择适当的材料，以保障减压阀具有较长的使用寿命。

Y42X直接作用式薄膜弹簧减压阀技术规范在使用过程中，弹簧薄膜式减压阀需要定期维护和保养。以下是一些维护保养建议：
1. 定期检查减压阀的外观是否受损，如发现异常应及时修复或更换。
2. 定期清洗减压阀内部的杂质和沉积物，以避免对阀芯和阀座造成磨损。
3. 检查弹簧是否出现变形、裂纹或锈蚀等情况，如有问题应及时更换。
4. 检查薄膜是否出现老化、开裂或破损等现象，并定期更换薄膜。
5. 检查密封件是否出现磨损、老化或变形等情况，如有问题应及时更换。
6. 在维护保养过程中，应注意安全操作，避免受伤或损坏设备。

总之，弹簧薄膜式减压阀是一种高效、稳定的液压元件，对于液压系统的正常运行具有重要意义。在选用和维护保养过程中，应当根据实际需求和使用条件进行选择和维护，以保证减压阀长期稳定地工作并提高整个液压系统的可靠性。
