一、Q41F国标法兰式浮动软密封球阀技术规范制定背景 随着现代化工业的不断发展,球阀逐渐成为了流体控制领域中一种阀门类型。为了保证球阀产品的质量和安全性,各国都相继制定了相应的标准规范。在中国,球阀国标标准的制定也已经历多个版本的更新和修订。最新版的球阀国标标准是GB/T 12237-2016《钢制全焊接固定球阀》。Q41F法兰式软密封球阀适用介质:水、气、油品和酸碱腐蚀性介质。 适用温度:-196~350℃ 驱动方式:手动、气动、电动、液动等。公称通径:DN 15-250 1/2"~10"   法兰不锈钢球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。   不锈钢球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气过氧化氢,和乙烯等。球阀阀体可以是整体的,也可以是组合式的。 本类阀应安装在管道的水平方向。   法兰不锈钢球阀的工作原理是靠旋转阀杆来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封性可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

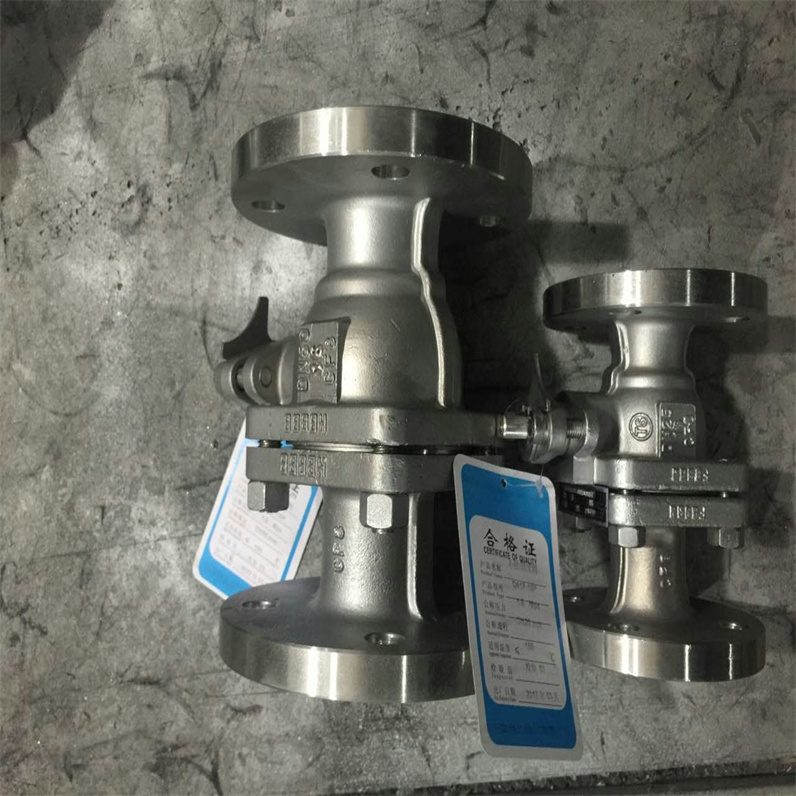

 Q41F国标法兰式浮动软密封球阀技术规范产品特点:   1、先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。   2、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。   3、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。   4、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。   适用介质:水、气、油品和酸碱腐蚀性介质。   适用温度:-196~350℃   驱动方式:手动、气动、电动、液动等。   公称通径:DN 15-250 1/2"~10

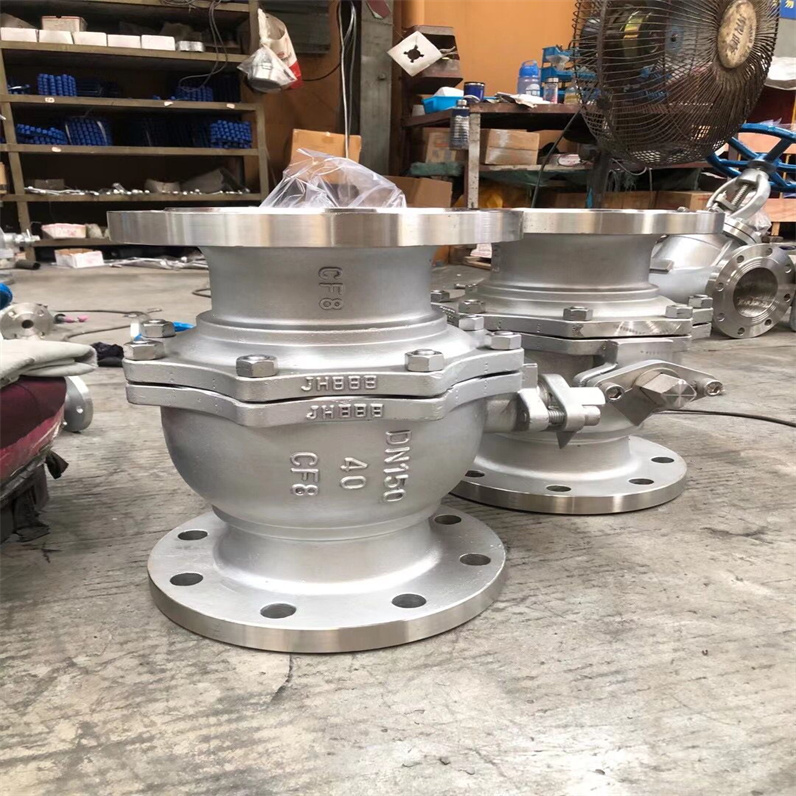

   法兰不锈钢球阀是近年来被广泛采用的一种新型阀门,不锈钢球阀具有以下优点:   1、流体阻力小,其阻力系数与同长度的管段相等。   2、结构简单、体积小、重量轻。   3、紧密可靠,目前球阀的密封面材料广泛使用塑料,密封性好,在真空系统中也已广泛使用。   4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。   5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。   6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。   7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。本类阀门在管道中一般应当水平安装。 Q41F国标法兰式浮动软密封球阀技术规范性能参数:   1、公称压力或压力级:PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K;   2、公称通径或口径:DN6~900、NPS 1/4 ~36;   3、连接方式:法兰、对焊、螺纹、承插焊等;   4、适用温度:-196℃~540℃;   5、驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动;   6、阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、氧化性介质、尿素等多种介质。
 Q41F国标法兰式浮动软密封球阀技术规范压力-温度额定值   球阀的压力温度额定值不仅与壳体材料有关,而且更多地与阀座、填料及垫片等密封件材料有联系。密封件可以是高分子材料、石棉或橡胶,密封件材料的选择取决于阀门所输送的介质成分、工作温度、工作压力和流速。对于各种不可预知的工况,要准确地确定阀门的压力-温度额定值是极为困难的。根据我们长期的阀门制造经验和客户反馈的宝贵意见,我们在此为你提供阀门在稳定工况下的压力-温度额定值。 Q41F国标法兰式浮动软密封球阀技术规范结构特点:
 1、的阀座密封结构 多年的球阀制造经验与技术结合设计的双线密封阀座,可靠地保证了阀门密封。专业的阀座加工,使阀座摩擦系数低,阀门操作力矩小。 2、能指示阀门开关状态的手柄 阀杆头部采用扁方结构,与手柄的连接不会错位,从而保证使手柄与球体的流量孔方向一致. 当手柄与阀门管线平行时,浮动式球阀处于开启状态; 当手柄与阀门管线垂直时,浮动式球阀处于关闭状态。 3、锁定装置 为防止阀门开关受到误动作以及不可预知的线路振动而产生的不应有的开关动作,在阀门的全开和全关位置设有锁定孔,可用挂锁锁定阀门。特别是阀门安装在野外或在可燃性介质的石油类和化学药品的生产线,该锁定装置就会体现出其的性. 4、阀杆防飞结构 当阀门内腔压力上升时,阀体中腔的压力可能将阀杆推出。为防止这种情况发生,在球阀阀杆下部设有轴肩,从阀体内部装入阀杆,防止阀杆飞出。这样,对于更换填料较为方便和安全。同时可在火灾后,介质压力将使阀杆法兰与阀体上密封面紧密接触,防止介质大量从损坏的填料部位处泄漏,起到瞬时密封的作用。 5、防静电设计 当操作阀门时,由于球体和阀座之间的摩擦,会产生静电并积聚在球体上。为防止产生静电火花,特在阀门上设置防静电装置,将开关过程产生的静电导出。该设计在阀门使用在燃点较低的汽油、天然气、丙烷等时将能够有效地防止事故的发生。 6、中法兰(阀体与左体连接部)无外漏结构 阀体与左体的连接部是靠垫片密封,为防止由于火灾、高温或振动等因素造成该处的泄露,特设计为阀体与左体金属-金属接触,形成定止口法兰,保证无外漏。 7、防火结构 当意外发生火灾时,阀座、填料等非金属材料将被烧坏,大量泄漏的介质可能更加促进火势。阀门的防火结构可阻止介质大量泄漏。在火灾后,各泄漏部位(球与阀体、阀杆与阀体、中法兰)设计成金属接触,满足防火要求。如图,一旦阀座被烧损,球体在压力作用下将直接和阀体上的金属面接触,从而阻止介质大量从烧损的阀座处泄漏.
 二、Q41F国标法兰式浮动软密封球阀技术规范主要内容 1.标准的适用范围:该标准适用于固定球阀,主要用于在输送气体、液体及固体颗粒的管路中作为截止、调节和启闭装置。 2.结构特点:该标准规定了钢制全焊接固定球阀的结构特点,包括阀门主体、密封材料、悬挂装置、操作装置等方面的内容。 3.技术要求:该标准还规定了钢制全焊接固定球阀的技术要求,包括压力等级、连接方式、密封性能、操作力矩等方面的要求。 4.试验方法:该标准对钢制全焊接固定球阀的试验方法也做了详细规定,主要包括外观检查、密封性能试验、耐火试验等方面的内容。 三、Q41F国标法兰式浮动软密封球阀技术规范适用范围
 该标准适用于各种工业领域,如石油、化工、天然气、冶金等领域,对球阀的设计、制造和检验提供了详细的规范和标准。 国标球阀主要用于截断或接通介质,也可用于流体的调节与控制。与其它阀类相比,球阀具有如下的一些优点: (1)流体阻力小,球阀是阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。 (2)开关快、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,易实现启闭。 (3)密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料,易于密封,而且球阀的密封力随着介质压力的增加而增大。 (4)阀杆密封好。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。 (5)球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。 (6)球阀通道平整光滑,不易沉积介质,可以进行管线通球。
 Q41F国标法兰式浮动软密封球阀技术规范主要性能规范 Capability Criterion 设计与制造  | 结构长度  | 法兰尺寸  | 压力-温度  | 试验-检验  |  GB122237  | GB12221  | GB9113 JB79  | GB9131  | GB/T13927 JB/T9092  |


 压力试验 Pressure Test 公称压力NominalPressure  | 1.6  | 2.5  | 4.0  |  强度试验 Shell Test  | 2.4  | 3.8  | 6.0  |  水密封试验 Water Seal Test  | 1.8  | 2.8  | 4.4  |  气密封试验 Air Seal Test  | 0.4-0.7  |


 主要零件材料 Materials Of main Parts 阀体 Body  |
  | ZG1Cr18Ni9Ti  | CF8  | CF3  | ZG1Cr18Ni12Mo2Ti  | CF8M  | CF3M  |  球体阀杆 Ball Stem  |
  | 1Cr18Ni9Ti  | 304  | 304L  | 1Cr18Ni12Mo2Ti  | 316  | 316L  |  阀座 Seat  | 聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL  |  垫片 Shim  | 聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket  |  阀杆座 Stem Seat  | 聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite  |  填料 Packing  | 聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite  |  填料压盖 Gland  |
  | 1Cr18Ni9Ti  | 304  | 304L  | 1Cr18Ni12Mo2Ti  | 316  | 316L  |  温度 Temperature  | -29℃~150℃(聚四氟乙烯 PTFE) -29℃~200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)  -29℃~300℃(对位聚笨 PPL)  |  介质 Medium  | 水蒸汽油品 Water steam Oil goods  | 硝酸类 Nitric Acid  | 强氧化介质 strongey oxidable medium  | 醋酸类 Acetic Acid  | 尿素类 Urea  |






































 Q41F国标法兰式浮动软密封球阀技术规范1.6-2.5MPa主要外型尺寸 Main outer Size 1.6MPa  | DN  | L  | D  | D1  | D2  | b  | n-φd  | H  | D0  |  凸面法兰 RF Q41F Q41PPL 16C 16P 16R  | 15  | 130  | 95  | 65  | 45  | 14  | 4-14  | 78  | 140  |  20  | 140  | 105  | 75  | 55  | 14  | 4-14  | 84  | 160  |  25  | 150  | 115  | 85  | 65  | 14  | 4-14  | 95  | 180  |  32  | 165  | 135  | 100  | 78  | 16  | 4-18  | 150  | 250  |  40  | 180  | 145  | 110  | 85  | 16  | 4-18  | 150  | 300  |  50  | 200  | 160  | 125  | 100  | 18  | 4-18  | 170  | 350  |  65  | 220  | 180  | 145  | 120  | 20  | 4-18  | 195  | 350  |  80  | 250  | 195  | 160  | 135  | 20  | 8-18  | 215  | 400  |  100  | 280  | 215  | 180  | 155  | 20  | 8-18  | 250  | 500  |  125  | 320  | 245  | 210  | 185  | 22  | 8-18  | 265  | 600  |  150  | 360  | 280  | 240  | 210  | 24  | 8-23  | 270  | 800  |  200  | 400  | 335  | 295  | 265  | 26  | 12-23  | 330  | 1200  |  2.5MPa  | 15  | 130  | 95  | 65  | 45  | 16  | 4-14  | 103  | 140  |  凸面法兰 RF Q41F Q41PPL 25 25P 25R  | 20  | 140  | 105  | 75  | 55  | 16  | 4-14  | 112  | 160  |  25  | 150  | 115  | 85  | 65  | 16  | 4-14  | 123  | 180  |  32  | 165  | 135  | 100  | 78  | 18  | 4-18  | 150  | 250  |  40  | 180  | 145  | 110  | 85  | 18  | 4-18  | 156  | 300  |  50  | 200  | 160  | 125  | 100  | 20  | 8-18  | 172  | 350  |  65  | 220  | 180  | 145  | 120  | 22  | 8-18  | 197  | 350  |  80  | 250  | 195  | 160  | 135  | 22  | 8-23  | 222  | 400  |  100  | 280  | 230  | 190  | 160  | 24  | 8-23  | 253  | 500  |  125  | 320  | 270  | 220  | 188  | 28  | 8-25  | 275  | 600  |  150  | 360  | 300  | 250  | 218  | 30  | 8-25  | 286  | 800  |  200  | 400  | 360  | 310  | 278  | 34  | 12-25  | 340  | 1200  |






























































 Q41F国标法兰式浮动软密封球阀技术规范4.0MPa-6.4MPa主要规格尺寸 Size Main Dimensions 4.0MPa  | DN  | L  | D  | D1  | D2  | D6  | b  | n-φd  | H  | D0  |  凹凸法兰 MFM Q41F Q41PPL 40 40P 40R  | 15  | 130  | 95  | 65  | 45  | 40  | 16  | 4-14  | 103  | 140  |  20  | 140  | 105  | 75  | 55  | 51  | 16  | 4-14  | 112  | 160  |  25  | 150  | 115  | 85  | 65  | 58  | 16  | 4-14  | 123  | 160  |  32  | 180  | 135  | 100  | 78  | 66  | 18  | 4-18  | 150  | 250  |  40  | 200  | 145  | 110  | 85  | 76  | 18  | 4-18  | 156  | 250  |  50  | 220  | 160  | 125  | 100  | 88  | 20  | 4-18  | 172  | 350  |  65  | 250  | 180  | 145  | 120  | 110  | 22  | 8-18  | 197  | 350  |  80  | 280  | 195  | 160  | 135  | 121  | 22  | 8-18  | 222  | 450  |  100  | 320  | 230  | 190  | 160  | 150  | 24  | 8-23  | 253  | 450  |  125  | 400  | 270  | 220  | 188  | 176  | 28  | 8-25  | 275  | 600  |  150  | 400  | 300  | 250  | 218  | 204  | 30  | 8-25  | 286  | 800  |  200  | 550  | 375  | 320  | 282  | 260  | 38  | 12-30  | 340  | 1200  |  6.4MPa  | 15  | 165  | 105  | 75  | 55  | 40  | 18  | 4-14  | 105  | 140  |  凹凸法兰 MFM Q41F Q41PPL 64 64P 64R  | 20  | 190  | 125  | 90  | 68  | 51  | 20  | 4-18  | 125  | 160  |  25  | 216  | 135  | 100  | 78  | 58  | 22  | 4-18  | 135  | 250  |  32  | 229  | 150  | 110  | 82  | 66  | 24  | 4-23  | 150  | 350  |  40  | 241  | 165  | 125  | 95  | 76  | 24  | 4-23  | 165  | 350  |  50  | 292  | 175  | 135  | 105  | 88  | 26  | 4-23  | 175  | 450  |  65  | 330  | 200  | 160  | 130  | 110  | 28  | 8-23  | 200  | 450  |  80  | 356  | 210  | 170  | 140  | 121  | 30  | 8-23  | 210  | 600  |  100  | 432  | 250  | 200  | 168  | 150  | 32  | 8-25  | 250  | 700  |  125  | 508  | 295  | 240  | 202  | 176  | 36  | 8-30  | 295  | 1100  |  150  | 559  | 340  | 280  | 240  | 204  | 38  | 8-34  | 340  | 1500  |
 球阀制造标准依照:①《通用阀门法兰和对焊连接钢制球阀》GB/T12237-89  ②《铁制和铜制球阀》GB/T 15185-1994  ③《钢制阀门 一般要求》GB/T 12224-2005  ④《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998
 四、Q41F国标法兰式浮动软密封球阀技术规范结论 球阀国标标准的最新版GB/T 12237-2016《钢制全焊接固定球阀》是目前中国钢制球阀领域的主要标准之一,其制定和实施对于保障球阀产品的质量和安全性、促进行业健康发展具有重要意义。因此,相关企业和从业人员应该认真学习和遵守该标准规范,不断提升球阀产品的技术水平和市场竞争力。 浮动球阀的安装和维护需要注意以下方面:
 一、Q41F国标法兰式浮动软密封球阀技术规范安装注意事项 1、安装前检查 (1)仔细检查球阀的规格、型号、材质等是否与设计要求相符,确保阀门的各项参数满足管道系统的工作条件。 (2)检查球阀的外观是否有损坏、划痕、变形等缺陷,检查球体转动是否灵活,阀杆有无卡涩现象,阀门的密封性能是否良好等。 (3)对管道进行清洁处理,清除管道内的杂物、铁锈、焊渣等,防止杂质进入球阀内部,影响阀门的正常运行和密封性能。 2、安装方向 (1)一般情况下,浮动球阀的安装应遵循 “低进高出" 的原则,即介质从阀门的低端进入,流出,这样可以使球体在介质压力作用下更好地实现密封。 (2)对于一些特殊结构或有特殊要求的浮动球阀,应按照产品说明书的要求进行安装,确保阀门的正常工作。 3、连接方式 (1)采用法兰连接时,要确保法兰的连接螺栓均匀拧紧,螺栓的规格、材质应符合要求,垫片的选择应根据介质的性质、温度、压力等因素进行合理选择,安装时要保证垫片的位置正确,不得有偏斜、褶皱等现象。 (2)螺纹连接的球阀,在安装时要确保螺纹的配合精度,螺纹连接处应涂抹适量的密封胶或缠绕生料带,防止泄漏,但要注意不得让密封胶或生料带进入阀门内部。 (3)焊接连接的球阀,焊接前要对管道和阀门进行坡口处理,保证焊接质量,焊接时要采取适当的焊接工艺,防止焊接变形和产生焊接应力,焊接完成后要进行无损检测,确保焊缝质量符合要求。 4、安装位置 (1)球阀应安装在便于操作和维护的位置,周围应留有足够的空间,以便于阀门的开闭操作、检修和更换。 (2)安装在管道上的球阀,其阀杆应处于垂直向上或水平位置,避免阀杆处于倾斜状态,以免影响阀门的操作和密封性能。
 二、Q41F国标法兰式浮动软密封球阀技术规范维护注意事项 1、日常巡检 (1)定期对球阀进行外观检查,查看阀门是否有泄漏、腐蚀、变形等现象,检查阀门的标识是否清晰完整。 (2)检查阀门的操作机构,如手柄、电动执行器、气动执行器等,是否灵活可靠,有无卡涩、松动等现象,检查阀门的开度指示是否准确。 (3)倾听阀门在运行过程中是否有异常的声音,如杂音、啸叫声等,如有异常应及时停机检查。 2、定期保养 (1)每隔一定时间对球阀进行全面的清洁保养,清除阀门表面的灰尘、油污、锈迹等,保持阀门外观整洁。 (2)对阀门的密封件进行检查,如阀座、密封圈等,如有磨损、老化、变形等现象,应及时更换,以确保阀门的密封性能。 (3)对阀门的轴承、齿轮等传动部件进行润滑保养,定期添加适量的润滑脂或润滑油,延长部件的使用寿命,保证阀门的操作灵活性。 3、故障处理 (1)当球阀出现泄漏故障时,应首先判断泄漏的部位和原因,如阀座密封不严、球体磨损、填料泄漏等,然后采取相应的措施进行处理。 (2)对于阀杆卡涩的情况,应及时检查卡涩的原因,如可能是杂质进入阀杆与填料函之间、润滑不良、阀杆变形等,针对不同的原因进行清洗、润滑、修复或更换阀杆等处理。 (3)如发现球阀的操作机构失灵,应及时检查电动执行器、气动执行器或手动操作机构的电路、气路、机械传动部件等,排除故障,确保阀门能够正常操作。 软密封球阀是一种广泛应用于流体控制系统中的阀门,其正确的安装方向对于保证阀门的正常工作和使用寿命至关重要。下面,我们就来详细了解一下软密封球阀的安装方向。 Q41F国标法兰式浮动软密封球阀技术规范



 一、安装方向的基本原则 软密封球阀的安装方向应遵循以下原则: 1. 球阀应安装在水平管道上,且阀杆应垂直向上,以确保阀门操作灵活,避免因重力影响造成操作困难。 2. 安装时应注意阀门的流向,通常阀门上都有箭头指示流向,应确保流体方向与箭头方向一致。 二、安装步骤 1. 首先,检查球阀和管道是否完好无损,清除管道内的杂物和污垢,确保安装环境干净。 2. 将球阀与管道对准,确保阀门的流向与管道流体方向一致。 3. 使用合适的密封材料和紧固件将球阀与管道连接紧密,确保无泄漏。 4. 安装完成后,进行调试和检测,确保球阀操作灵活,无卡阻现象。 三、注意事项 1. 在安装过程中,应避免过度用力或不当操作导致阀门损坏。 2. 安装前应仔细阅读产品说明书和安装指南,确保按照正确的方法和步骤进行安装。 3. 如遇到安装困难或问题,应及时联系专业人员或厂家进行咨询和解决。 通过遵循以上安装方向的原则和步骤,可以确保软密封球阀的正确安装,从而提高其使用性能和寿命。同时,正确的安装方向也有助于减少故障和维修成本,提高流体控制系统的稳定性和可靠性。因此,在安装软密封球阀时,务必严格按照相关规定和要求进行操作。  |
