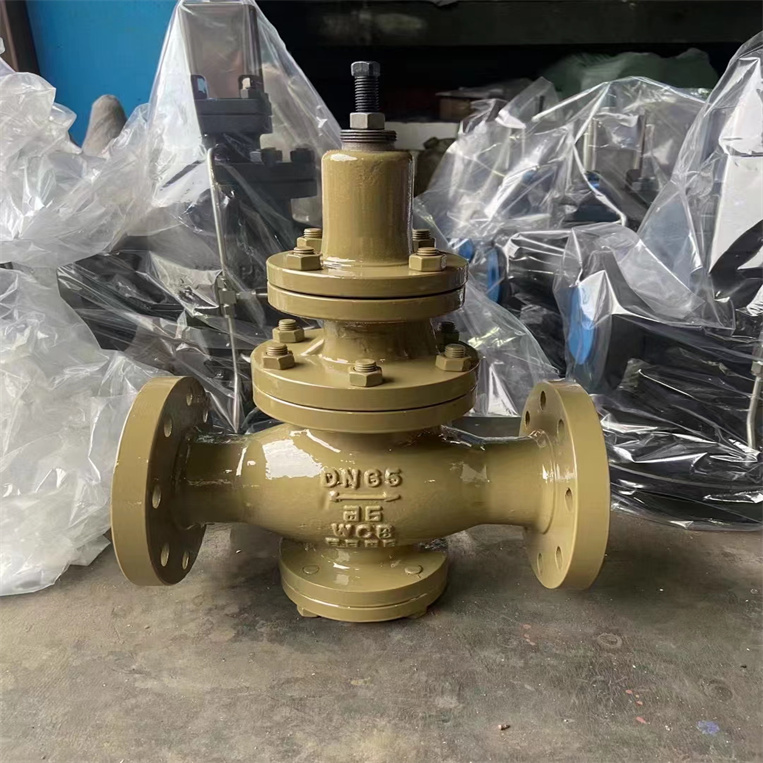

Y43H-100I高温高压铬钼钢蒸汽减压阀技术规范 本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。 蒸汽减压阀,一种自力式调节阀,旨在将进口的蒸汽压力降低至所需的出口压力,并凭借介质自身的能量,确保出口压力的稳定。这类减压阀通常设计为直接作用式,带有扁平隔膜或波纹管,以实现简单的减压功能。接下来,我们将深入探讨蒸汽减压阀的工作原理以及如何调节其压力大小。

 二、Y43H-100I高温高压铬钼钢蒸汽减压阀技术规范的工作原理 蒸汽减压阀的工作原理基于其自力式调节的特性。当蒸汽通过减压阀时,其压力会受到阀内件的影响,从而得到降低。这种降低是通过阀内件的特殊设计来实现的,通常包括扁平隔膜或波纹管等结构,它们能够简单而有效地将蒸汽压力降至所需水平。同时,凭借介质自身的能量,蒸汽减压阀能够确保出口压力的稳定,为工业生产提供可靠的蒸汽供应。
 三、Y43H-100I高温高压铬钼钢蒸汽减压阀技术规范的工作原理 蒸汽减压阀通过启闭件的节流作用,将进口蒸汽的压力降低至所需的出口压力,并保持该压力的稳定。在减压阀出厂时,其内部的调节弹簧处于未压缩状态,导致主阀瓣和付阀瓣均处于关闭位置。当减压阀投入使用时,需按顺时针方向旋转调节螺钉,这一操作会压缩调节弹簧,进而使膜瓣移顶开付阀瓣。这样,介质便可通过a孔、付阀座以及b孔进入活塞上方。在介质压力的作用下,活塞会向下移动,从而推动主阀瓣离开主阀座,使介质得以流向阀后。同时,介质还会通过c孔进入膜片下方。当阀后的压力超过设定的调定压力时,膜片会上移并压缩调节弹簧,导致付阀瓣向关闭方向移动,从而减少流向活塞上方的介质量,进而降低压力。此时,主阀瓣在主阀瓣弹簧力的作用下向下移动,使主阀瓣与主阀座的间隙减小,介质流量也随之减少,阀后的压力也随之下降至新的平衡状态。相反,当阀后的压力低于调定压力时,主阀瓣与主阀座的间隙会增大,介质流量增加,使阀后的压力也随之升高,达到新的平衡。
 Y43H-100I高温高压铬钼钢蒸汽减压阀技术规范性能范围 公称压力(MPa)  | 1.6  | 2.5  | 4.0  | 6.4  | 10.0  | 16.0  |  壳化试验压力(Mpa)  | 2.4  | 3.75  | 6.0  | 9.6  | 15.0  | 24  |  密封试验压力(Mpa)  | 1.6  | 2.5  | 4.0  | 6.4  | 10.0  | 16.0  |  最高进口压力(Mpa)  | 1.6  | 2.5  | 4.0  | 6.4  | 10.0  | 16.0  |  出口压力范围(Mpa)  | 1.0-1.0  | 0.1-1.6  | 0.1-2.5  | 0.5-3.5  | 0.5-35  | 0.5-45  |  压力特性偏差(Mpa)△P2P  | GB12246-1989  |
  |
  |
  |
  |
  |  流量特性偏差(Mpa)△P2G  | GB12246-1989  |
  |
  |
  |
  |
  |  最小压差(Mpa)  | 0.15  | 0.15  | 0.2  | 0.4  | 0.8  | 1.0  |  渗漏量  | GB12245-1989  |
  |
  |
  |
  |
  |  标准  | 其他非标定制  |
  |
  |
  |
  |
  |
 减压阀流量系数(Cv) DN  | 15  | 20  | 25  | 32  | 40  | 50  | 65  | 80  | 100  | 125  | 150  | 200  | 250  | 300  | 350  | 400  | 500  |  Cv  | 1  | 2.5  | 4  | 6.5  | 9  | 16  | 25  | 36  | 64  | 100  | 140  | 250  | 400  | 570  | 780  | 1020  | 1500  |








 Y43H-100I高温高压铬钼钢蒸汽减压阀技术规范主要零件材料 零件名称  | 零件材料  |  阀体阀盖底盖  | WCB  |  阀座阀盘  | 2Cr13  |  缸套  | 2Cr13/铜合金  |  活塞  | 合金铸铁  |  导阀座导阀杆  | 2Cr13  |  主阀弹簧  | 1Cr18Ni9Ti  |  导阀主弹簧  | 50CrVA  |  调节弹簧  | 60Si12Mn  |
 外形结构图
 Y43H-100I高温高压铬钼钢蒸汽减压阀技术规范外形尺寸(PN1.6-4.0)单位:mm 公称通径 DN  | 外形尺寸  |
  |
  |
  |  L  | H  | H1  |
  |
  |  1.6/2.5MPa  | 4.0MPa  |
  |
  |
  |  15  | 160  | 180  | 295  | 90  |  20  | 160  | 180  | 330  | 98  |  25  | 180  | 200  | 330  | 110  |  32  | 200  | 220  | 330  | 110  |  40  | 220  | 240  | 345  | 125  |  50  | 250  | 270  | 345  | 125  |  65  | 280  | 300  | 350  | 130  |  80  | 310  | 330  | 385  | 160  |  100  | 350  | 380  | 385  | 170  |  125  | 400  | 450  | 400  | 200  |  150  | 450  | 500  | 415  | 210  |  200  | 500  | 550  | 475  | 240  |  250  | 650  | 525  | 290  |
  |  300  | 800  | 580  | 335  |
  |  350  | 850  | 620  | 375  |
  |  400  | 900  | 660  | 405  |
  |  450  | 900  | 730  | 455  |
  |  500  | 950  | 750  | 465  |
  |
 外形尺寸(PN6.4-16.0) 单位:mm 公称通径 DN  | 外形尺寸  |
  |
  |
  |  L  | H  | H1  |
  |
  |  6.4MPa  | 10.0/16.0MPa  |
  |
  |
  |  15  | 180  | 180  | 305  | 105  |  20  | 180  | 200  | 340  | 105  |  25  | 200  | 220  | 340  | 120  |  32  | 220  | 230  | 340  | 120  |  40  | 240  | 240  | 355  | 135  |  50  | 270  | 300  | 355  | 135  |  65  | 300  | 340  | 360  | 140  |  80  | 330  | 360  | 395  | 170  |  100  | 380  | 400  | 185  |
  |  125  | 450  | 415  | 215  |
  |  150  | 500  | 430  | 225  |
  |  200  | 550  | 495  | 260  |
  |  250  | 650  | 545  | 310  |
  |  300  | 800  | 600  | 355  |
  |  350  | 850  | 640  | 395  |
  |  400  | 900  | 690  | 435  |
  |  500  | 950  |
  | 780  | 495  |
 安装说明
 蒸汽减压阀广泛应用于蒸汽供应系统,其作用至关重要。它能够确保系统中的蒸汽压力稳定在所需水平,从而保护设备和管道免受过压或欠压的损害。通过精确调节,蒸汽减压阀还能实现节能降耗,提高系统的运行效率。 五、Y43H-100I高温高压铬钼钢蒸汽减压阀技术规范蒸汽减压阀的用途 蒸汽减压阀,作为一种智能型阀门,主要依靠介质自身的能量来调节和控制管路中的压力。这种阀门广泛应用于生活给水、消防给水以及其他工业给水系统中。通过调节阀减压导阀,可以精准地控制主阀的出口压力,使其保持稳定,不受进口压力或流量变化的影响。此外,蒸汽减压阀还具有安全可靠、性能稳定、安装调节便捷以及使用寿命长等特点。它不仅能改善系统的运行工况,还具有显著的节水效果,据统计可达30%左右。因此,蒸汽减压阀非常适用于工业、消防以及生活用水管网系统,特别是在高层建筑、城市给水管网水压过高、矿井等场合,它能确保各用水点获得适宜的水压和流量。 作为一种重要的工业设备,广泛应用于高温蒸汽管路中,起到减压稳压的作用。然而,在长期使用过程中,由于各种因素的影响,这种减压阀可能会出现故障。本文将深入探讨Y43H蒸汽减压阀的故障现象以及这些故障可能带来的后果。 Y43H蒸汽减压阀的工作原理 我们需要了解Y43H蒸汽减压阀的基本工作原理。这种减压阀由主阀和导阀两部分组成,通过调节调节弹簧压力来设定出口压力,并利用膜片传感出口压力变化。当出口压力变化时,导阀会启闭驱动活塞,从而调节主阀节流部位过流面积的大小,实现减压稳压功能。 常见的故障现象及其影响 1. 主阀活塞卡住 当主阀活塞卡住时,会出现三种情况。如果活塞卡在最上方,主阀芯无法打开,导致阀后压力下降,无法满足工艺要求。若活塞卡在最下方,主阀芯无法关闭,使得阀后压力上升,可能会超过设备和管道的设计压力,从而带来安全隐患。而当活塞卡在中间位置时,主阀芯的开度无法改变,导致阀后压力恒定在一个数值上,无法根据实际需求进行调整。 2. 导阀膜片破损 导阀膜片破损时,通常会有蒸汽从导阀盖处漏出,这是一个比较明显的故障现象。膜片破损会导致减压阀无法正常工作,使得出口压力无法稳定控制,进而影响整个蒸汽系统的稳定性和效率。 3. 内部导流孔堵塞 主阀体和导阀体内部的导流孔如果被堵塞,会导致减压阀无法进行正常的调压操作。这种故障通常是由于长期使用过程中,杂质和颗粒物在导流孔内积累所致。堵塞会导致减压阀性能下降,甚至失效。 4. 出口压力波动不稳定 当减压阀的出口压力出现波动时,可能是由于多种原因造成的,如油液中混入空气、阻尼孔有时堵塞、滑阀与阀体内孔圆度超过规定导致卡住、弹簧变形或在滑阀中卡住、以及钢球不圆或与阀座配合不好等。这些故障都会导致减压阀无法稳定地控制出口压力,影响工艺的稳定性和产品质量。 Y43H-100I高温高压铬钼钢蒸汽减压阀技术规范故障解决的策略和建议
 针对以上故障现象,我们可以采取以下策略和建议来解决问题: 1. 定期检查和维护:定期对Y43H蒸汽减压阀进行检查和维护是预防故障的重要措施。这包括清理内部杂质、检查并更换损坏的部件等。 2. 使用合适的过滤装置:在减压阀的进口处安装合适的过滤装置可以有效防止杂质进入减压阀内部,从而减少堵塞和卡住等故障的发生。 3. 专业培训:对操作人员进行专业培训,使他们能够熟练掌握减压阀的工作原理和操作方法,以便在出现故障时能够迅速准确地判断并解决问题。 4. 联系指导处理:由于各生产的减压阀内部结构可能存在差异,因此在出现故障时建议联系进行指导处理,以确保问题能够得到妥善解决。 Y43H-100I高温高压铬钼钢蒸汽减压阀技术规范安装注意事项:
 1.安装阀门必须由具有相关资格专业人员进行,旋紧时应紧密夹紧同侧六角部位,建议采用聚四乙烯生料带或专业密封胶水进行密封,安装旋紧阀门必须先用相应力矩扳手或管钳,旋入有效螺纹长度即可,切勿过量导致顶压内端面,造成破损而泄露;2.安装减压阀之前必须对管路系统进行冲洗清理,以防焊渣,氧化皮等脏物流入阀内,影响阀门正常工作;3.减压阀应安装在便于维护和操作的地方,并且必须水平直立安装在水平管道上,应注意使管路中介质的流向与阀体上箭头所示方向一致,切勿反装;4.减压阀在安装使用时,应把旁通管道阀门打开,排除管路中的冷凝水和汽水的混合物,以防减压阀开启时产生水圾现像损坏减压阀,当无异常现象后,按顺时针方向缓慢旋转调节螺钉,将出口压力调至所需的压力(以阀后表压为准)调整后,将锁紧螺母背紧,拧上防护罩;5.减压阀前应安装过滤器,以防介质中的杂物进入减压阀,影响其性能; 使用注意事项:1. 使用减压阀时,严禁乱拧乱动,自行拆卸,否则减压阀的严密性能和降压性能都会受到破坏;2. 减压阀不但起到减压作用,而且起到稳压作用;3. 为防止减压阀冷阀后压力超压,应在离阀出口不少于4M处安装一个减压阀;4.如果需要将减压阀安装在热水系统时,必须在减压阀和膨胀水箱之间安装止回阀,这样既可以让膨胀水箱吸收由于热膨胀而增加的水的体积,又可以防止执水回流或压力波动对减压阀的影响,确保减压阀正常长期工作;
 六、Y43H-100I高温高压铬钼钢蒸汽减压阀技术规范如何调节蒸汽减压阀的压力大小 蒸汽减压阀的压力调节,通常是通过旋转调节螺栓或手柄来实现的。具体来说,首先需要了解系统的工作压力范围,然后根据实际需求,顺时针或逆时针旋转调节螺栓或手柄,以增加或减少出口压力。在调节过程中,需要密切关注压力表的变化,以确保出口压力稳定在所需范围内。此外,定期检查和维护蒸汽减压阀,也是保持其正常工作和准确调节压力的重要措施。 1、首先,需要关闭蒸汽减压阀前后的截断阀,并确保安全阀不会起跳。接着,开启旁路管线的截断阀,并保持足够的时间,以便利用流通介质清除管道中的异物或锈层。完成吹扫后,及时关闭旁路管线截断阀。 2、然后,应缓慢开启安装在蒸汽减压阀前的截断阀,并相应调整减压阀后截断阀的开启度,以确保管道中保持小流量通过。 3、接下来,松开螺母,并缓慢转动调整螺丝。在此过程中,需要密切观察阀后的压力表,直至达到所需的设定值。对于带有手柄的蒸汽减压阀,调整时需先按下手柄,松开后缓慢转动调整螺丝,同时观察阀后的压力表。顺时针转动可增加压力,逆时针转动则可降低压力。 4、当达到所需的设定值后,应缓慢开启蒸汽减压阀后的截断阀,并按照步骤3的方法进一步微调阀后压力,直至满意为止。 5、最后,完成所有调整后,务必拧紧螺母。对于带手柄的蒸汽减压阀,需拉出手柄并利用内部装置锁紧。若手柄未锁紧,可左右转动手柄来完成锁紧动作。

  |
