PZ673气动对夹式圆型刀闸阀操作应用案例

PZ673气动对夹式圆型刀闸阀操作应用案例

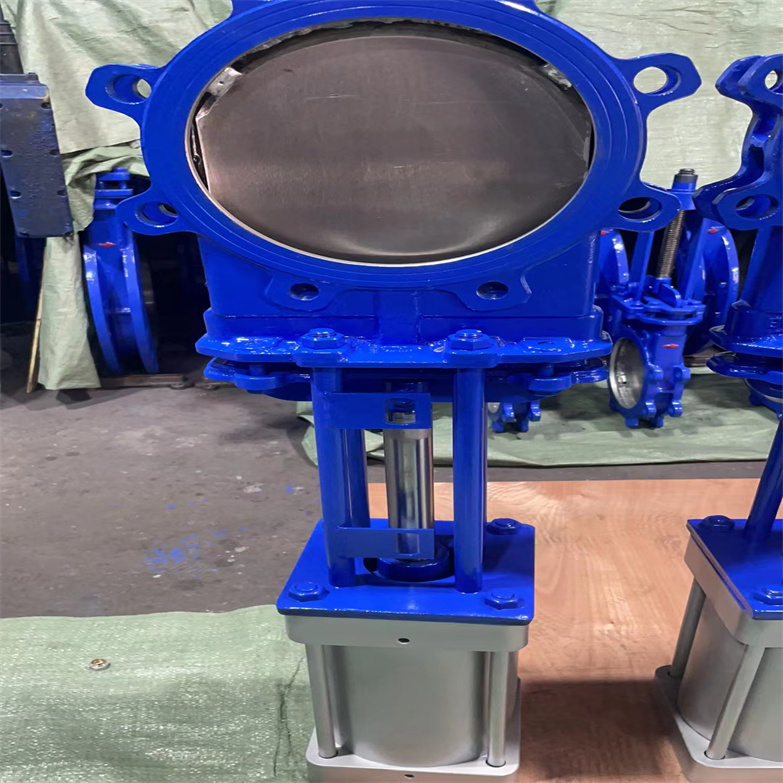

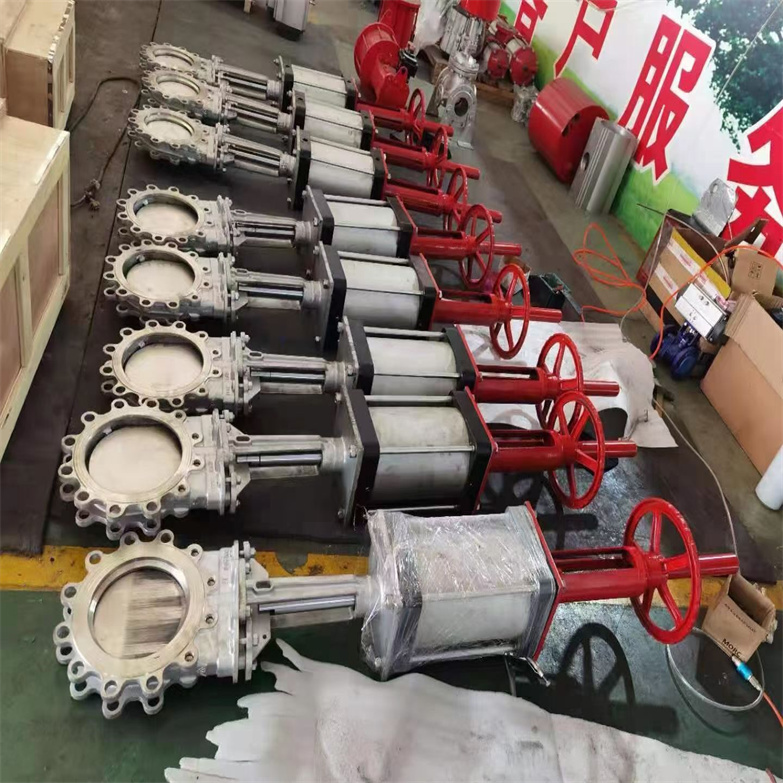

本公司的PZ673H气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。 PZ673H（X、F）系列气动刀型闸阀品种全。主体采用铸铁、铸钢、不锈钢等。通径从DN50～DN1000。气动刀闸阀产品主要用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。适合于造纸行业在管道上作调节和节流使用。在现代工业自动化进程中，阀门作为流体控制的关键设备，发挥着的作用。的PZ673气动刀型闸阀，以其的性能和可靠的质量，在市场上占据了一席之地。

PZ673气动刀型闸阀是一种利用气压推动闸板，实现流体截流功能的先进设备。其结构设计简洁而精妙，主要由阀体、刀片、阀杆、弹簧和气动执行机构等部分构成。阀体作为整个阀门的基础部件，通常采用高强度的铸铁或钢材制成，以确保其能够承受各种复杂的工作环境。刀片则是闸阀的核心运动部件，它在阀体内的导轨上滑动，通过与阀座的配合来实现流体的封闭与开放。气动执行机构通过控制气源的压力和流量，驱动阀杆上下运动，从而实现对刀片的精确控制。

工作原理上，PZ673气动刀型闸阀通过气动执行机构推动阀杆，使刀片上升或下降。当气动执行机构受到气源压力时，推动活塞，阀杆向上运动，刀片随之上升，阀门开启，流体得以通过；当气源压力消失时，刀片在重力和弹簧的作用下下落，与阀座紧密配合，实现阀门的关闭。通过调节气源压力和流量，操作人员可以精确控制阀门的开关速度以及停顿时间，确保流体控制的精准性和稳定性。此外，阀门的位置指示器还能实时监测阀门的开启程度，为远程监控提供便利。

PZ673气动刀型闸阀的应用领域极为广泛，涵盖了石化、医药、化工和电力等多个行业。在石化行业，它主要用于输送液态油品、气体和蒸汽等介质的调节和截断；在医药行业，则用于各类流体、气体和液体的截流控制；在化工行业，该阀门能够有效应对各种化学介质的截流和调节需求；在电力行业，PZ673气动刀型闸阀更是广泛应用于各类热力设备，如锅炉和汽轮机的介质控制。

二、PZ673气动对夹式圆型刀闸阀操作应用案例主要结构及产品特点

气动刀型闸阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。
气动刀闸阀结构特点：
（1）采用对夹式结构，体积小，重量轻。
（2）全敞开的通道，可以阻止介质在阀内沉积。
（3）新研制的U型封圈，可以使阀门的密封性良好。
（4）闸板的外密封，则是通过嵌在阀内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
（5）流阻小。
（6）安装维修方便。

三、气动刀型闸阀 执行标准

四、气动刀型闸阀 执行器技术参数

PZ673气动对夹式圆型刀闸阀操作应用案例产品优点

1.一体式刀闸阀双向密封，零泄漏，承受高压差和全通径，可达到最大流量的阀门。

2.无凹槽阀座设计，防止介质在密封面聚积，避免因介质聚积造成密封面漏水或闸板卡阻现象。

3.精密铸造整体式结构阀体

4.弹性阀座U形设计,嵌入到阀体内部与闸板相互吻合, 闸板上下运动, 摩擦力小, 大大延长了阀座使用寿命，并且达到双向密封。

5.橡胶O形圈嵌入法兰凹槽内，阀门与管路连接安装方便，密封可靠。

6.产品广泛用于城市污水处理、造纸、矿山排渣等领域。

PZ673气动对夹式圆型刀闸阀操作应用案例技术参数

主要零部件材质

五、气动刀型闸阀 主要性能规范

气动刀型闸阀阀体部分尺寸（不含气动执行器）

在工业自动化系统中是非常重要的，正确的安装和调试对系统的稳定性至关重要。今天我们就来聊聊的安装和调试。

    首先是安装前的一些准备工作，在安装之前应：

    1、检查设备：确保阀门和配件完好无损，型号和规格对得上。

    2、清理管道：清除管道里的杂物，避免弄坏阀门。

    3、准备工具：准备好扳手、密封胶、垫片等工具。

    PZ673气动对夹式圆型刀闸阀操作应用案例具体的安装步骤如下：

    1、选择位置：找个合适的位置安装，方便操作和维护，还要留出足够的空间调试和检修。

    2、安装支架：根据阀门的尺寸和重量，装好支架或支撑装置，确保稳当。

    3、连接管道：用适当的密封材料将气动阀门和管道连接好，确保不漏气。

    4、装执行机构：把气动执行机构和阀门连接好，确保牢固，避免运行时松动。

    5、接入气源：把压缩空气管道接入执行机构，确保气源压力符合要求。

    6、安装附件：根据需要安装限位开关、定位器等，增强控制性能。

PZ673气动对夹式圆型刀闸阀操作应用案例

安装完成之后就需要对气动阀门进行调试了，具体的调试教程如下：

    1、初步检查：看看安装情况，确保各连接处无泄漏，部件无松动。

    2、接通气源：慢慢接通气源，检查阀门的动作情况，确保正常开关。

    3、调整行程：根据工艺要求，调整执行机构的行程，确保位置准确。

    4、调试控制信号：按照控制系统要求调试，确保阀门能准确响应。

    5、验证功能：多次开关阀门，验证动作的可靠性和稳定性。

    6、记录参数：记录调试过程中的各项参数，方便日后维护。

    以上就是气动阀门安装与调试教程，当然用户在安装和调试时，切记安全的重要性，操作人员要戴好安全装备，防止意外。好了，希望大家能顺利搞定气动阀门的安装与调试，确保系统的稳定运行。

一、PZ673气动对夹式圆型刀闸阀操作应用案例安装位置的选择

在安装刀闸阀之前，首先需要选择合适的安装位置。安装位置应该满足以下要求：

1.尽量选择水平管道或者有倾斜度的管道。

2.安装位置不能有严重的震动或振动。

3.选择一个方便日后维护和检修的位置。

4.阀门的开启方向应该和管道流向一致。

二、PZ673气动对夹式圆型刀闸阀操作应用案例阀门的安装

1.将阀门放置在安装位置。

2.根据阀门的安装位置和流体的流向，选择适当的法兰连接方式或管夹连接方式。

3.在连接管道的法兰两侧分别安装密封垫或者垫片，并将法兰拧紧。

4.用钢丝绳或者吊钩将阀门吊装到位，然后用螺栓将阀门与管道连接。

三、PZ673气动对夹式圆型刀闸阀操作应用案例密封垫的安装

1.选择合适的密封垫或垫片，根据法兰的规格和压力等级进行选择。

2.将密封垫或垫片平铺在法兰上，然后将法兰拧紧。

3.安装后需要检查密封垫或垫片是否牢固，若发现松动需要及时更换。

四、PZ673气动对夹式圆型刀闸阀操作应用案例阀门的调整

1.阀门安装完毕后需要调整开度，确保阀门的开启和关闭流畅。

2.需要检查阀门的密封性能是否良好，对于发现漏水或者漏气现象需要及时进行修理。

3.需要注意开启和关闭阀门时的操作方式，防止产生过大的动力。

总之，刀闸阀是管道中的元件，其安装位置的选择、阀门的安装、密封垫的安装、阀门的调整等环节都需要严格掌控。只有做好以上工作，才能确保阀门的正常工作和延长使用寿命。
