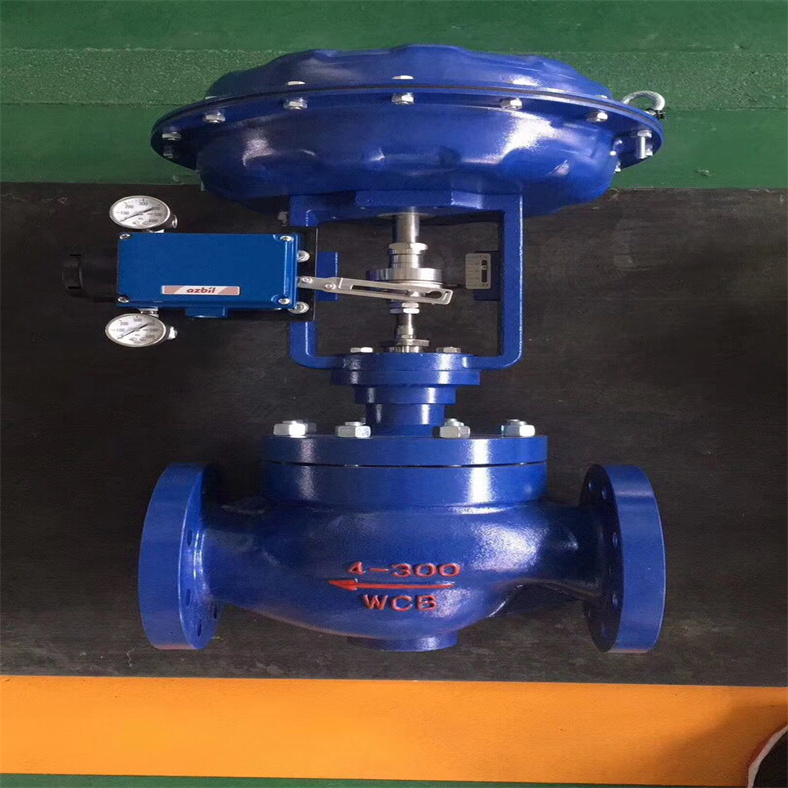

ZJHP气动薄膜直通单座调节阀技术参数 气动薄膜直通调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。
本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~400。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。气动薄膜调节阀在工业自动化控制领域中扮演着重要角色，它通过气动执行器驱动薄膜来控制阀门的开关和调节。本文将详细介绍气动薄膜调节阀的结构特征和工作原理。
一、ZJHP气动薄膜直通单座调节阀技术参数的结构特征
阀体和阀座
阀体和阀座是气动薄膜调节阀的主体部分，通常采用优质碳素钢或不锈钢材料制成。阀体上设有流体通道和进出口，流体通道的截面积和形状根据不同的应用需求进行设计。阀座则安装在流体通道的进出口处，用于密封和导向阀芯。
阀芯
阀芯是控制流体流动的关键部件，通常采用不锈钢或陶瓷等耐磨材料制成。根据不同的应用需求，阀芯的形状和表面处理方式会有所不同。常见的阀芯形状有球形、锥形和平板形等，表面处理方式则包括镀铬、喷涂耐磨材料等。
气动执行器
气动执行器是驱动薄膜的装置，通常由气缸、活塞和弹簧等部件组成。当压缩空气进入气缸时，活塞在气缸内移动，带动薄膜上下运动，从而控制阀芯的位置，调节流体的流量和压力。气动执行器具有较大的推力和刚度，能够保证阀门具有较好的调节性能和稳定性。
薄膜
薄膜是连接气动执行器和阀芯的传递元件，通常采用橡胶或合成橡胶等弹性材料制成。薄膜的一侧与执行器连接，另一侧与阀芯连接，通过执行器的位移信号来传递控制信号，使阀芯产生相应的位移，调节流体的流量和压力。
二、ZJHP气动薄膜直通单座调节阀技术参数的工作原理
气动薄膜调节阀的工作原理是通过气动执行器驱动薄膜上下运动，从而控制阀芯的位置，调节流体的流量和压力。具体来说，当压缩空气进入气动执行器时，活塞在气缸内向上移动，带动薄膜向上运动，使阀芯产生向上的力。当流体压力作用在阀芯上的力与向上的力平衡时，阀芯停止运动，保持稳定的位置。此时，流体的流量和压力得到调节。如果需要改变流体的流量和压力，可以通过改变气动执行器的输入信号来控制活塞的上下移动，从而改变阀芯的位置，实现流体的调节和控制。
气动薄膜调节阀具有结构简单、调节性能好、稳定性高、耐腐蚀等优点，广泛应用于化工、石油、电力、轻工等领域。在实际应用中，需要根据不同的工艺要求和流体特性选择合适的气动薄膜调节阀型号和规格，以保证系统的稳定性和可靠性。
二、ZJHP气动薄膜直通单座调节阀技术参数主要零件材料 零件名称 | 材料 | 温度范围 | 阀体上阀盖 | HT200 | -20～200℃ | ZG230-450 | -40～450℃ | ZG1Cr18Ni9Ti | -250～550℃ | ZG0Cr18Ni12Mo2Ti | -250～550℃ | 阀芯、阀座 | 1Cr18Ni9 | -250～550℃ | 0Cr18Ni12Mo2Ti | -250～550℃ | 填 料 | 聚四氟乙烯 | -40～200℃ | 膜 片 | 丁晴橡胶夹增强涤沦织物 |
| 压缩弹簧 | 60Si2Mn |
| 膜 盖 | A3 |
|
三、调节机构主要技术参数 公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可与本公司
商洽生产 | 额定流量
系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | 公称压力MPa | 0.6 1.6 4.0 6.4 | 行程mm | 10 | 16 | 25 | 40 | 60 | 100 |
|
| 流量特性 | 直线、等百分比、快开型 | 介质温度℃ | -15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型) | 法兰尺寸 | 铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79 | 法兰形式 | 法兰密封面形式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式 | 阀体材质 | PN
(MPa) | 0.6,1.6 | HT200、WCB(ZG230-450) | 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti | 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti | 上阀盖形式 | 普通式(常温型)、热片式(中温型)、低温型 | 可调比R | 50:1 | 气源接头 | M16×1.5 |
注：可为用户提供ANSI、JIS法兰的产品,结构长度也可按用户需要确定。 四、ZJHP气动薄膜直通单座调节阀技术参数执行机构主要技术参数 型号 | ZHA-22
ZHB-22 | ZHA-23
ZHB-23 | ZHB-34
ZHB-34 | ZHA-45
ZHB-45 | ZHA-56
ZHB-56 | 有效面积cm2 | 350 | 350 | 560 | 900 | 1600 | 行程mm | 16 | 25 | 40 | 60 | 100 | 弹簧范围KPa | 20～100(标准):40～200;
80～240; 20～60; 60～100 |
五、ZJHP气动薄膜直通单座调节阀技术参数技术指标 项目 | 指标值 | 项目 | 指标值 | 基本误差% | 不带定位器 | ±5.0 | 始终点
偏差% | 气关 | 不带定位器 | 始点 | ±5.0 | 带定位器 | ±1.0 | 终点 | ±2.5 | 回差% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | 终点 | ±1.0 | 带定位器 | ≤1.0 | 气开 | 不带定位器 | 始点 | ±2.5 | 终点 | ±5.0 | 死区% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | 终点 | ±1.0 | 带定位器 | ≤0.4 | 允许泄漏量L/h | 1×10-4×阀额定容量 | 额定行程偏差% | ±2.5 |
注：本产品执行GB/T4213-92国家标准。
六、ZJHP气动薄膜直通单座调节阀技术参数允许压差 MPa
开关方式 | 执行机构型号 | 弹簧范围KPa | 气源压力KPa | 需要附件 | 公称通径(阀座直径)mm | 25 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | (10) | (12) | (15) | (20) | (32) | (40) | (125) | (150) | 气
关 | ZHA
-22 | 20～100
20～100
40～200 | 140
250
140 | P
或
R | 6.4
6.4
6.4 | 5.94
6.4
6.4 | 3.34
6.4
6.4 | 3.34
6.4
6.4 | 2.14
6.4
6.4 |
|
|
|
|
|
|
|
|
|
|
| ZHA
-23 | 20～100
20～100
40～200 | 140
250
400 | P
或
R |
|
|
|
|
| 1.31
6.09
6.4 | 0.84
3.9
5.26 | 0.53
2.5
3.39 |
|
|
|
|
|
|
|
| ZHA
-34 | 20～100
20～100
40～200 | 140
250
400 | P
或
R |
|
|
|
|
|
|
|
| 0.51
2.36
3.21 | 0.33
1.56
2.12 | 0.21
1.0
1.35 |
|
|
|
|
| ZHA
-45 | 20～100
20～100
40～200 | 140
250
400 | P
或
R |
|
|
|
|
|
|
|
|
|
|
| 0.22
1.02
1.39 | 0.15
0.71
0.97 | 0.08
0.40
0.54 |
|
| ZHA
-56 | 20～100
20～100
40～200 | 140
250
400 | P
或
R |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 0.10
0.38
0.52 | 0.07
0.26
0.36 | 气
开 | ZHB
-22 | 20～100
40～200
80～240 | 140
250
400 | P
或
R | 4.46
6.4
6.4 | 3.09
6.4
6.4 | 1.98
5.94
6.4 | 1.11
3.34
6.4 | 0.71
2.14
4.99 |
|
|
|
|
|
|
|
|
|
|
| ZHB
-23 | 20～100
40～200
80～240 | 140
250
400 | P
或
R |
|
|
|
|
| 0.44
1.37
3.05 | 0.28
0.84
1.95 | 0.18
0.53
1.25 |
|
|
|
|
|
|
|
| ZHB
-34 | 20～100
40～200
80～240 | 140
250
400 | P
或
R |
|
|
|
|
|
|
|
| 0.17
0.51
1.18 | 0.11
0.33
0.78 | 0.07
0.21
0.5 |
|
|
|
|
| ZHB
-45 | 20～100
40～200
80～240 | 140
250
400 | P
或
R |
|
|
|
|
|
|
|
|
|
|
| 0.07
0.22
0.51 | 0.05
0.15
0.35 | 0.028
0.08
0.20 |
|
| ZHA
-56 | 20～100
20～100
40～200 | 140
250
400 | P
或
R |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 0.10
0.15
0.20 | 0.07
0.10
0.14 |
七、ZJHP气动薄膜直通单座调节阀技术参数主要外形连接尺寸
DN | L | H | H1 | 质量(kg) | φA | PN16 | PN40 | PN64 | 普通 | 高温 | PN6 | PN16 | PN40 | PN64 | PN6
PN16 | PN40
PN64 | 20 | 181 | 194 | 206 | 398 | 548 | 45 | 52 | 65 | 19 | 23 | 285 | 25 | 185 | 197 | 210 | 410 | 560 | 50 | 57 | 70 | 20 | 24 | 40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | 26 | 35 | 50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 90 | 30 | 40 | 65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 100 | 47 | 66 | 360 | 80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 107 | 55 | 78 | 100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | 150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 | 200 | 600 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 |
| 250 | 730 | 775 | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 | 300 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 |
注：1)P-定位器;R-压力继动器;
2)允许压差为阀关闭P2=0状态下,P的最大值;
3)如果允许压差不清楚或最大工作压差超出列表范围请与我们联系。
可配附件：
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等 |
一、ZJHP气动薄膜直通单座调节阀技术参数的铭牌解读
铭牌是阀门的“"，需重点关注以下信息： 1. 型号与规格：如ZMAP-16K，其中“Z"代表执行机构类型，“16"表示公称压力1.6MPa，“K"为阀体材质（铸钢）。 2. 流量系数（Cv值）：例如Cv=12.5，表示阀门全开时，压差1psi下每分钟通过的水量（加仑）。数值越大，流通能力越强（参考《GB/T 4213-2008》）。 3. 行程与信号范围：如行程20mm，输入信号20-100kPa，对应阀门0-100%开度。 4. 适用介质与温度：标注如“蒸汽≤200℃"或“腐蚀性介质需衬PTFE"。 二、ZJHP气动薄膜直通单座调节阀技术参数工作原理与核心结构 1. 气动驱动原理 - 气动薄膜执行机构接收控制器信号（如4-20mA），气压推动膜片位移，带动阀杆上下运动。 - 典型压力范围：20-100kPa，膜片有效面积决定推力（如380cm²膜片在80kPa下产生304N推力）。 2. 阀门调节机制 - 阀芯类型：单座阀（泄漏量≤0.01%Cv）、双座阀（平衡力设计，适用于高压差）。 - 流量特性：线性（△Q/△L=常数）、等百分比（△Q/△L随开度递增），根据工艺需求选择。
三、ZJHP气动薄膜直通单座调节阀技术参数安装步骤与注意事项 1. 安装前准备 - 核对管道法兰标准（如ANSI 150#或GB/T 9119），确保螺栓孔匹配。 - 清洗管道，避免焊渣损伤阀座密封面。 2. 安装流程 - 步骤一：阀门垂直安装，阀杆朝上，避免介质沉积影响动作。 - 步骤二：加装旁路管道（建议DN≥阀门口径的80%），便于检修。 - 步骤三：气源管路配置过滤器减压阀（过滤精度≤40μm），保证气压稳定。 3. 调试要点 - 测试信号响应：输入20kPa气压，阀门应全关；100kPa时全开，误差≤±5%。 - 泄漏检测：按API 598标准，试验压力为1.1倍公称压力，保压3分钟无渗漏。 四、ZJHP气动薄膜直通单座调节阀技术参数扩展问题解决方案 - 震动噪声大：检查阀芯是否磨损（建议更换周期2-3年），或加装阻尼器。 - 响应迟缓：排查气源压力是否低于0.4MPa，或膜片老化（寿命通常5-8年）。 通过以上解析，用户可全面掌握气动薄膜调节阀的关键技术要点，实现精准选型与高效运维。
ZJHP气动薄膜直通单座调节阀技术参数怎么安装
（1）核对铭牌、实物是否与设计相吻台； （2）检查整机零件是否缺损与松动，对特殊场合，可再次进行强度、密封、泄漏与精度测试。 （3）在安装前，对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的阀兰连接，要注意同轴度。 （4）安装场地应考虑人员设备的安全，即便于操作，又利于拆装与维护。 （5）阀门应正立垂直安装在水平管道上，不得以时可倾斜安装，阀自重量较大与有振动的场合要用支撑架，尽量避免水平安装。 （6）介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-25~55°C场台所使用。 （7）为使自控系统失灵或检修阀门时，仍能连续生产，应设置旁路阀。旁路阀的流量特性、行程应与原来阀门选择一致。
ZJHP气动薄膜直通单座调节阀技术参数的安装注意事项 1、气动薄膜调节阀属于现场仪表，要求环境温度应在－25～60℃范围，相对湿度≤95%。如果是安装在露天或高温场合，应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。 2、气动薄膜调节阀一般应垂直安装，特殊情况下可以倾斜，如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。 3、安装调节阀的管道一般不要离地面或地板太高，在管道高度大于2m时应尽量设置平台，以利于操作手轮和便于进行维修。 4、调节阀安装前应对管路进行清洗，排除污物和焊渣。安装后，为保证不使杂质残留在阀体内，还应再次对阀门进行清洗，即通入介质时应使所有阀门开启，以免杂质卡住。在使用手轮机构后，应恢复到原来的空档位置。 5、控制阀的安装位置应便于观察、操作和维护。 6、执行机构应固定牢固，操作手轮应处在便于操作的位置。 7、安装用螺纹连接的小口径控制阀时，必须装有可拆卸的活动连接件。 8、执行机构的机械传动应灵活，无松动和卡涩现象。 9、执行机构连杆的长度应能调节，并应保证调节机构在全开到全关的范围内动作灵活、平稳。 10、当调节机构能随同工艺管道产生热位移时，执行机构的安装方式应能保证其和调节机构的相对位置保持不变。 11、执行机构的信号管应有足够的伸缩余度，不应妨碍执。 |
