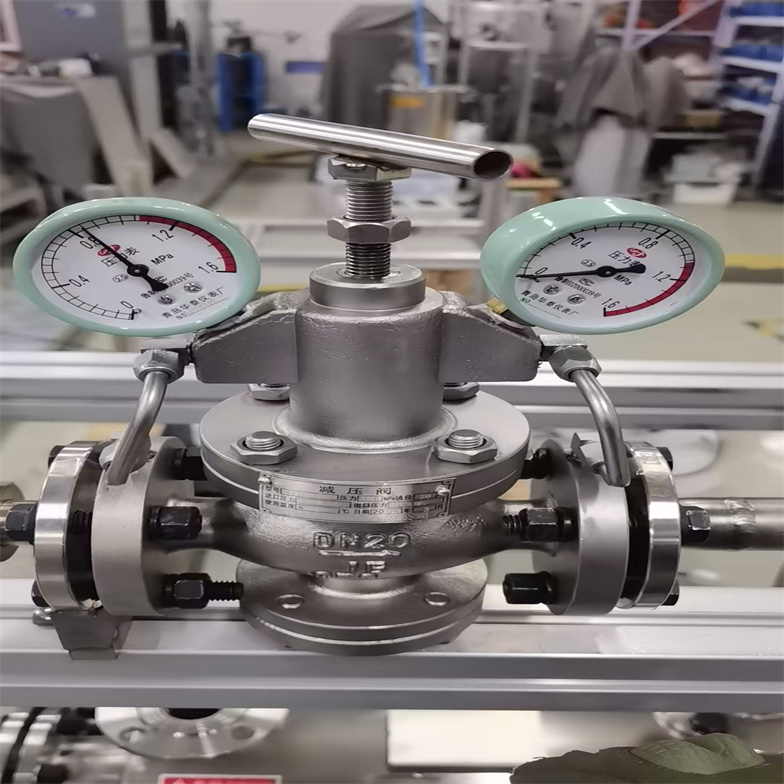

YK43F-16RL 316L不锈钢先导活塞式气体减压阀技术规范先导活塞式气体减压阀的工作特性及使用原理 属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。先导活塞式气体减压阀主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。先导式减压阀是一种常见的流体控制设备,广泛应用于各种液压和气动系统中。它通过精确调节流体的压力,确保系统稳定运行。下面,我们将从先导式减压阀的基本构成、工作原理以及实际应用等方面,详细解析其结构原理。 一、YK43F-16RL 316L不锈钢先导活塞式气体减压阀技术规范先导式减压阀的基本构成 先导式减压阀主要由主阀、先导阀、弹簧、调节螺钉等组成。其中,主阀负责流体的主要通道,而先导阀则起到调节和控制主阀开口大小的作用。弹簧和调节螺钉则用于设定和调整减压阀的输出压力。
二、YK43F-16RL 316L不锈钢先导活塞式气体减压阀技术规范先导式减压阀的工作原理 先导式减压阀的工作原理可以概括为以下几个步骤: 1. 当流体进入先导式减压阀时,首先流经先导阀。先导阀根据设定的压力值,通过弹簧和调节螺钉的作用,控制先导阀芯的开启程度。 2. 当先导阀芯开启时,流体进入主阀的上游腔室,同时作用于主阀芯上。主阀芯在流体压力的作用下,克服弹簧力向上移动,打开主阀通道。 3. 流体通过主阀通道流向下游系统。在此过程中,先导阀不断检测下游压力,并根据设定值与实际值的差异,动态调整先导阀芯的开启程度,从而控制主阀的流量和压力。 4. 当下游系统压力达到设定值时,先导阀关闭,主阀芯在弹簧力的作用下回位,关闭主阀通道。此时,减压阀保持稳定的输出压力,确保下游系统的正常运行。
三、YK43F-16RL 316L不锈钢先导活塞式气体减压阀技术规范先导式减压阀的实际应用 先导式减压阀广泛应用于各种需要精确控制流体压力的场合。例如,在液压系统中,它可以用于保护系统的过载和防止压力过高造成的损坏;在气动系统中,它可以确保气体的稳定供应和精确控制;在水处理系统中,它可以用于调节和稳定水流的压力。 总之,先导式减压阀以其精确的控制性能、稳定的输出特性和广泛的应用范围,成为了流体控制领域中的重要组件。通过深入了解和掌握其结构原理,我们可以更好地应用和维护先导式减压阀,确保系统的安全、稳定和高效运行。
一、YK43F-16RL 316L不锈钢先导活塞式气体减压阀技术规范工作特性 1.高效减压: 先导活塞式气体减压阀能够有效将高压气体减压到所需的低压范围,保证系统的安全和稳定。 2.灵敏度高: 该阀的先导设计使其对压力变化响应迅速,能够快速调整阀门的开度以维持设定压力。 3.流量大: 由于采用活塞结构,阀门具有良好的流量特性,能够满足大流量气体的需求。 4.稳定性强: 在不同的流量和压力条件下,RT先导活塞式气体减压阀能够保持稳定的输出压力,减少压力波动。 5.耐高温和耐腐蚀性: 根据材料的不同,阀门能够适应较高温度及腐蚀性气体的工作环境。 6.结构简单,维护方便: 设计合理,结构简单,易于安装、调试和维护,降低了运营成本。 7.安全保护功能: 许多型号配备有安全阀或过压保护装置,防止系统因压力过高而发生事故。 8.多种配置: 可根据具体应用需求,选择不同的连接方式、压力范围和流量特性,以满足不同的使用要求。 二、YK43F-16RL 316L不锈钢先导活塞式气体减压阀技术规范使用原理
先导活塞式气体减压阀的工作原理基于气体动力学和机械运动,具体流程如下: 1.高压气体输入: 高压气体通过进气口进入阀体,进入活塞的下部腔室。 2.先导调节: 先导阀根据设定压力自动控制阀门的开度。先导阀通常是通过一个小的活塞或膜片实现的。 3.活塞运动: 当气体压力进入活塞下腔时,活塞受到压力作用而向上移动。此时,阀门开度随之改变,从而调节气体的流量。 4.输出压力控制: 在设定压力下,气体通过减压阀的出口流出,进入下游系统。输出压力由设定值决定。 5.反馈调节: 减压阀通常配有压力传感器,实时监测输出压力,并将信息反馈给先导阀,确保输出压力保持在设定范围内。 6.阀门关闭: 当下游压力达到设定值,活塞运动停止,阀门关闭,防止气体进一步流出。 7.安全保护: 如果系统压力超过安全范围,安全阀会自动开启,释放多余压力,保障系统安全。 三、YK43F-16RL 316L不锈钢先导活塞式气体减压阀技术规范应用场景
先导活塞式气体减压阀广泛应用于以下领域: 1.工业气体供应: 用于各种工业气体(如氮气、氧气、氢气等)的减压和分配。 2.石油和天然气行业: 在天然气处理和石油输送中,用于控制和减压。 3.化工行业: 在化学反应过程中,确保气体流量的稳定和安全。 4.电力行业: 用于电力设备的气体控制,确保设备的正常运行。 5.焊接和切割: 在焊接和切割过程中,控制燃气的流量和压力,确保焊接质量。

二、先导活塞式气体减压阀主要技术参数和性能指标:
公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 壳体试验压力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 | 密封试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 最高进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 | 压力特性偏差(Mpa)△P2P | GB12246-1989 | 流量特性偏差(Mpa)P2G | GB12246-1989 | 最小压差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 | 渗漏量 | X/F(聚四氟乙稀/橡胶):O Y(硬密封):GB12245-1989 |
*:壳体试验不包括膜片、顶盖 三、先导活塞式气体减压阀流量系数(Cv):
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
四、先导活塞式气体减压阀主要零件材料: 零件名称 | 零件材料 | 阀体 阀盖 底盖 | WCB/FCB* | 阀座 阀盘 | 2Cr13/304* | 缸套 | 2Cr13/25(镀硬铬)/304* | 活塞 | 2Cr13/铜合金/铜合金* | 活塞环 | 合金铸铁/对位聚苯* | 导阀座 导阀杆 | 2Cr13/304* | 膜片 | 1Cr18Ni9Ti | 主阀 导阀弹簧 | 50CrVA | 调节弹簧 | 60Si2Mn | 密封垫(X/F型号) | 橡胶/聚四氟乙稀 | 导阀体 导阀盖 | 25/304* |
*:用于氧气介质时的材料 五、YK43X先导活塞式气体减压阀外形尺寸(PN1.6-4.0)单位:mm 公称通径DN | 外 形 尺 寸 | L | H | Hl | 1.6/2.5MPa | 4.0MPa | 15 | 160 | 180 | 290 | 90 | 20 | 160 | 180 | 300 | 98 | 25 | 180 | 200 | 300 | 110 | 32 | 200 | 220 | 300 | 110 | 40 | 220 | 240 | 320 | 125 | 50 | 250 | 270 | 320 | 125 | 65 | 280 | 300 | 325 | 130 | 80 | 310 | 330 | 365 | 160 | 100 | 350 | 380 | 365 | 170 | 125 | 400 | 450 | 475 | 200 | 150 | 450 | 500 | 475 | 210 | 200 | 500 | 550 | 515 | 240 | 250 | 650 | 560 | 290 | 300 | 800 | 705 | 335 | 350 | 850 | 745 | 375 | 400 | 900 | 780 | 405 | 450 | 900 | 730 | 455 | 500 | 950 | 835 | 465 |

六、YK43X先导活塞式气体减压阀外形尺寸(PN6.4-16.0) 单位:mm 公称通径DN | 外 形 尺 寸 | L | H | Hl | 6.4MPa | 10.0/16.0MPa | 15 | 180 | 180 | 300 | 100 | 20 | 180 | 200 | 310 | 105 | 25 | 200 | 220 | 31 | 120 | 32 | 220 | 230 | 310 | 120 | 40 | 240 | 240 | 335 | 135 | 50 | 270 | 300 | 335 | 135 | 65 | 300 | 340 | 340 | 140 | 80 | 330 | 360 | 380 | 170 | 100 | 380 | 380 | 185 | 125 | 450 | 490 | 215 | 150 | 500 | 490 | 225 | 200 | 550 | 535 | 260 | 250 | 650 | 580 | 310 | 300 | 800 | 725 | 355 | 350 | 850 | 765 | 395 | 400 | 900 | 800 | 435 | 500 | 950 | - | 855 | 495 |
四、YK43F-16RL 316L不锈钢先导活塞式气体减压阀技术规范总结
先导活塞式气体减压阀凭借其高效、灵敏和稳定的特性,广泛应用于气体控制和减压领域。其先导设计和活塞结构使其能够在不同压力条件下提供可靠的输出,确保安全和稳定的运行。随着技术的发展,RT先导活塞式气体减压阀在工业自动化和智能控制中的应用前景将更加广阔。 一、气体减压阀的选型 在安装气体减压阀之前,要先确定需要减压的气体种类和工作压力范围,从而选择合适的气体减压阀。为了避免减压阀的过载或不足,应根据气体流量和出口压力确定减压阀的规格。 二、减压阀的安装位置 气体减压阀要放置在流动介质流量运动前的位置,这样可以提高减压阀的精度和稳定性。同时,减压阀应尽可能地远离高温和震动的源头,防止对减压阀的影响和损坏。 三、减压阀的连接方式 气体减压阀的连接方式通常有两种:法兰连接和螺纹连接。在安装过程中,要选择适当的连接方式,同时检查连接是否密封可靠,以确保减压阀正常工作。 四、减压阀的检测和维修 在实际使用过程中,需要定期检测和维修减压阀,以确保减压阀的正常工作。检测主要包括测量减压阀出口压力和流量,检查减压阀的密封性等。如果减压阀出现故障,需要及时进行维修或更换。 总之,安装气体减压阀需要根据实际情况进行选择和调整,合理配置减压阀运行的参数,从而确保减压阀安全、可靠地工作。不当的安装和使用方法将导致设备损坏,严重时还会造成人身危险。 |
