      一、ZZYVP型指挥器操作美标自力式压力调节阀技术规范用途与特点

    ZZYVP型指挥器操作自力式压力调节阀(氮封阀),是一种无须外来能源,利用被调介质自身的压力变化达到自动调节和稳定阀后压力为设定值的节能型压力调节阀。

    该阀压力设定在指挥器上实现,方便、快捷,压力设定值在运行中也可随意调整;控制精度高,可比一般ZZY型直接操作自力式压力调节阀高一倍,适合于控制精度要求高的场合。它广泛应用于化工、石油、冶金、电力、轻纺等工业部门中用作生产过程的自动调节。ZZYVP自力式氮封阀是一种无需外部能源、利用介质自身压力实现自动调节的节能型阀门,主要用于储罐顶部氮气压力恒定控制,防止物料氧化挥发及保障容器安全‌。其核心性能特点如下:

    结构组成‌

    由控制阀门、执行机构、压力弹簧、指挥器及脉冲管等部件组成‌,部分型号采用供氮阀(ZZDG)与泄氮阀(ZZDX)联动设。

    指挥器结构显著提升控制精度,减压比可达2000:1,适用于微压场景(如0.5kPa至66kPa)。

    ‌核心性能‌

    ‌高精度控制‌:通过指挥器调节弹簧压力,阀后压力控制精度可达0.0001MPa(100Pa),运行中可连续调整设定值‌。

    ‌宽压力范围‌:压力设定覆盖0.3-20kPa至15-40kPa多段区间,适应不同工况需求。

    ‌快速响应‌:快开式阀芯设计,动作灵敏,密封性能优异(泄漏等级达Ⅳ-Ⅵ级)‌。

    应用优势‌

    ‌节能环保‌:无需外接电源或气源,依靠介质压力驱动‌。

    ‌耐压耐腐蚀‌:阀体材质可选CF8不锈钢(304)、CF8M(316)等,适用温度-20~80‌。

    ‌维护简便‌:无填料设计,支持在线调试,旁路手动阀便于维护‌。

    典型应用场景‌

    石油化工储罐氮封系统,防止物料与空气接触‌。

    半导体行业超纯水箱保护,避免气体污染‌。

    制药、冶金等需惰性气体保护的工艺环节‌。

    安装注意事项‌

    垂直安装于水平管道,确保同轴度,环境温度需在-25~55内‌。

    安装前需清洗管道,介质流向与阀体箭头一致,并预留维护空间‌。


    二、ZZYVP型指挥器操作美标自力式压力调节阀技术规范结构与原理

    ZZYVP型指挥器操作自力式压力调节阀是由指挥器、调节阀、执行机构和阀后接管四部分组成。(见图一)

    工作原理:介质以所示箭头方向进入阀体,一路经过滤减压器减压后的压力被引入指挥器;另一路通过阀芯、阀座,节流后的压力流向阀后,并通过导压管引入指挥器执行机构。当阀后压力高于设定压力时,其压力作用在指挥器薄膜有效面上产生一个推力带动指挥器阀芯关闭,切断引入主阀执行机构膜室中的压力,使主阀阀芯关闭,阀后压力随之降低。当阀后压力低于设定值时,由于指挥器主弹簧的反作用力打开指挥器阀芯,阀前压力又被引入主阀执行机构膜室产生推力,使主阀阀芯打开,阀后压力随之升高。如此往复,保持阀后压力为设定值。

    在工业管道系统中,法兰作为连接设备、阀门和管道的核心部件,其标准化设计直接影响系统的安全性、密封性和兼容性。然而美国标准ASME与中国标准GB/T、HG/T等在法兰的设计、制造和应用中存在显著差异。宁钢管件将从标准体系、技术参数、材料要求及工程实践等方面,系统解析两者的核心差异,为设计选型、跨国项目合作及标准转换提供技术参考。宁钢管件为客户提供优秀的管道配件解决方案。


    一、ZZYVP型指挥器操作美标自力式压力调节阀技术规范标准体系的起源与框架

    1. 美标法兰(ASME标准)

    美国机械工程师协会(ASME)制定的B16.5和B16.47标准是美标法兰的核心依据。ASME标准以“动态压力-温度模型"为基础,强调法兰在不同温度和压力下的性能匹配。例如:ASME B16.5:适用于NPS 1/2"至24"(DN15~DN600)的法兰,压力等级涵盖Class150至Class2500。ASME B16.47:针对大直径法兰(NPS 26"~60",DN650~DN1500),进一步细化结构要求。美标法兰的设计单位采用英制(英寸-磅),其压力等级(Class)并非固定值,而是随温度升高允许压力递减,需通过查表确定具体工况下的最大承压能力。

    2. 国标法兰(GB/T标准)

    中国国家标准(GB/T)和化工行业标准(HG/T)构成了国标法兰的框架,其设计逻辑更偏向“静态压力分级"。例如:GB/T9113:规定公称直径DN10~DN4000的法兰尺寸,压力等级为PN0.25~PN42.0MPa。HG/T20592:在化工领域广泛使用,部分参数兼容欧洲EN标准。

    国标法兰采用公制单位(毫米),压力等级以PN值(公称压力)表示,其额定压力在常温(20℃)下定义,高温工况需通过修正系数调整。

    二、ZZYVP型指挥器操作美标自力式压力调节阀技术规范核心参数的技术差异

    1. 尺寸与公差

    美标与国标法兰的尺寸差异最直观体现在公称直径和螺栓孔的分布上:公称直径对应关系:美标NPS(名义管径)与国标DN(公称直径)并非精确转换。例如,NPS 2"对应DN50,但实际外径为60.3mm(美标)与57mm(国标),直接混用可能导致管道错位。螺栓孔中心距公差:美标ASME B16.5要求螺栓孔中心圆直径公差为±0.8mm,而国标HG/T 20592允许±1.5mm偏差。若强行安装,可能导致螺栓受力不均,引发密封失效。

    2. 压力等级的动态与静态差异

    美标的Class等级与国标的PN值无法直接等效,需结合温度修正:Class150 vs PN20:在38℃时,Class150法兰允许压力为19.6bar,而PN20法兰的额定压力为20bar;但当温度升至200℃时,Class150允许压力降至12.1bar,而PN20法兰需根据材料修正为15bar,两者差距显著。高温工况风险:若在高温系统中误将PN20法兰替代Class150法兰,可能因压力超限导致法兰变形或泄漏。

    3. 材料与工艺要求

    材料标准是中美法兰差异的另一关键点:美标材料(ASTM标准):如碳钢法兰常用ASTM A105,要求屈服强度≥250MPa,并强制进行-29℃低温冲击试验(Class 300以上)。国标材料(GB标准):如Q235B碳钢屈服强度为235MPa,且仅在PN≥6.3MPa或低温工况(≤-20℃)下要求冲击试验。实际案例中,国标Q235B法兰用于美标Class150系统时,可能因强度不足在高压下发生塑性变形。

    4. 密封面几何设计的兼容性问题

    密封面型式差异直接影响法兰的密封效果:突面(RF)法兰:美标RF面凸台高度为1.6mm,倒角角度20°;国标HG/T标准凸台高度为2mm,倒角角度30°。若混用,可能导致垫片压缩不均。环连接面(RTJ):美标RTJ槽角度为23°,而国标为25°,配合时需使用特殊垫片(如ASME B16.20)以避免金属垫片线接触泄漏。

    三、ZZYVP型指挥器操作美标自力式压力调节阀技术规范工程应用中的典型问题与解决方案


    1. 选型误区与纠正措施

    误区:“PN40≈Class300,可直接替换"。真相:在120℃工况下,PN40法兰额定压力为40bar,而Class300法兰允许压力为52bar,直接替换可能超压10%~15%。解决方案:需根据实际温度和压力曲线重新选型,或采用高一级压力等级(如PN63对应Class300)。

    2. 检测与验收要点

    美标法兰:重点核查UT探伤报告(Class300以上)、材料热处理记录(如正火+回火)。国标法兰:需验证射线检测结果(PN≥10.0MPa)及尺寸公差(如法兰厚度±1mm)。

    美标(ASME)以动态工况适配为核心,强调材料性能和制造工艺的严格性。国标(GB/T)侧重通用性与静态压力分级,适配国内工业需求。通过深入理解中美法兰标准的差异,工程师可有效规避设计风险,提升管道系统的可靠性与经济性。项目工程师需进行系统性复核,包括尺寸、压力、温度曲线及材料兼容性,应严格遵循原始设计标准,避免混用。外贸合作中优先明确标准要求,必要时引入第三方检测(如API认证)。

    自力式氮封阀是一种常见的气体控制设备,主要用于调节气体管路中的氮气压力。其工作原理是利用氮气的压力来控制阀门的开启和关闭,从而实现对气体压力的精确控制。本文将详细介绍自力式氮封阀的工作原理及选型应用。


    一、ZZYVP型指挥器操作美标自力式压力调节阀技术规范自力式氮封阀的工作原理 🔧
    自力式氮封阀主要由阀体、阀瓣、弹簧和调节螺钉等组成。当管道内的氮气压力达到设定值时,阀瓣在压力的作用下打开,使气体能够流通;当压力低于设定值时,弹簧推动阀瓣关闭,阻止气体继续流通。通过调节螺钉可以调整阀门的开启和关闭压力,从而实现精确控制气体压力的目的。
    二、自力式氮封阀的选型应用 📊
    1️⃣ 氮气来源及压力要求 🌬️
    选择自力式氮封阀时,需要考虑氮气的来源和压力要求。如果氮气来源于压缩空气或其他气体,需要确定其压力和流量是否满足使用要求。同时,需要考虑管道内的气体杂质和水分对阀门的影响,选择合适的过滤器和干燥剂来保证阀门的正常工作。
    2️⃣ 阀门规格和材质 🛠️
    根据管道的尺寸和流量要求选择适合规格的自力式氮封阀。同时,需要考虑阀门的材质,确保其具有良好的耐腐蚀和耐磨损性能,以满足长期使用的需求。
    3️⃣ 调节和控制要求 🎯
    自力式氮封阀可以通过调节螺钉来控制阀门的开启和关闭压力。根据实际需要,选择适合的调节方式和精度,以满足气体压力的控制要求。同时,需要考虑阀门是否需要远程控制和监测功能,以满足自动化控制的需求。
    4️⃣ 工作环境和安装条件 🏢
    自力式氮封阀需要安装在干燥、通风良好的环境中,避免阳光直射和雨淋。在安装时,需要确保阀门垂直放置,并按照说明书的要求进行安装和调试。同时,需要考虑管道的走向和连接方式,以方便日后的维护和保养。
    总结 📝
    自力式氮封阀在石油、化工、电力等领域得到了广泛应用。在实际应用中,需要根据具体需求选择适合的型号和规格,并严格按照使用说明书进行安装、调试和维护,以保证阀门的安全、稳定运行。


    三、ZZYVP型指挥器操作美标自力式压力调节阀技术规范主要参数、性能指标与材料

    1、主要参数及主要性能指标见表一                                        表一

    公称通径DN(mm)

    20

    25

    40

    50

    80

    100

    150

    阀座直径(mm)

    6

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    额定流量系数Kv

    0.32

    5

    8

    11

    20

    30

    48

    75

    120

    190

    300

    480

    压力调节范围KPa

    0.1~0.5、0.4~5.0、4.0~12.0、

    公称压力PN(MPa)

    1.6

    被调介质温度(℃)

    -5~+100

    流量特性

    快开

    调节精度(%)

    ≤±5

    执行机构有效面积(cm2

    100

    200

    280

    400

    信号接口

    内螺纹M10×1

    M16×1.5













    2、压力调节范围见表二                                                   表二

    压力调节范围(KPa)

    指挥器膜室

    有效面积(cm2

    执行机构膜室

    有效面积(cm2

    使用阀门口径(mm)

    0.1~0.5

    1200

    100

    20~32

    0.4~5.0

    600

    4.0~12.0

    400

    0.1~0.5

    1200

    200

    40~50

    0.4~5.0

    600

    4.0~12.0

    400

    0.1~0.5

    1200

    400

    65~100

    0.4~5.0

    600

    4.0~12.0

    400

    0.1~0.5

    1200

    600

    125~150

    0.4~5.0

    600

    4.0~12.0

    400
















    3、主要零件材料见表三                                                   表三

    零 件 名 称

    材         料

    气动活塞式执行机构,指挥器

    组合件

    阀体,阀盖

    ZG230-450,ZG0Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti

    推杆,阀杆

    2Cr13,1Cr18Ni9

    阀座

    1Cr18Ni9Ti

    阀芯(软密封)/填料

    聚四氟乙烯

    波纹膜片

    丁腈橡胶夹增强涤纶织物

    弹簧

    1Cr18Ni9Ti、60Si2Mn












    4、ZZYVP型指挥器操作美标自力式压力调节阀技术规范外形尺寸见表四、图二                                    表四   单位:mm

    公称

    通径

    L

    B

    H1

    H

    A=1200 cm2

    A=600 cm2

    A=400 cm2

    压力调节范围(KPa)

    0.1~0.5

    0.4~5.0

    0.5~7

    20

    150

    383

    53

    605

    554

    554

    25

    160

    58

    605

    554

    554

    32

    180

    512

    70

    615

    564

    564

    40

    200

    75

    640

    589

    589

    50

    230

    603

    83

    655

    604

    604

    65

    290

    862

    93

    722

    671

    671

    80

    310

    100

    738

    687

    687

    100

    350

    1023

    110

    755

    704

    704

    125

    400

    1380

    125

    918

    867

    867

    150

    480

    143

    1.25

    974

    974

    注: 1)标准法兰连接形式PN16为凸面,连接尺寸铸铁法兰按GB4216.5-84,铸钢法兰按GB9113-2000、JB/T-94,阀体法兰及法兰端面距也可按用户指定标准制造,如:ANSI,JIS,DIN等标准。

        2)接管根据用户需要配置


    5、ZZYVP型指挥器操作美标自力式压力调节阀技术规范产品重量见表五                                           表五   单位:Kg

    公 称 通 径(mm)

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    A=400cm2

    18

    18

    25

    27

    40

    55

    80

    108

    130

    150

    A=600 cm2

    20

    20

    27

    30

    45

    60

    86

    115

    140

    160

    A=1200 cm2

    22

    22

    30

    34

    50

    66

    92

    120

    150

    170

    四、ZZYVP型指挥器操作美标自力式压力调节阀技术规范安装、维护与调试



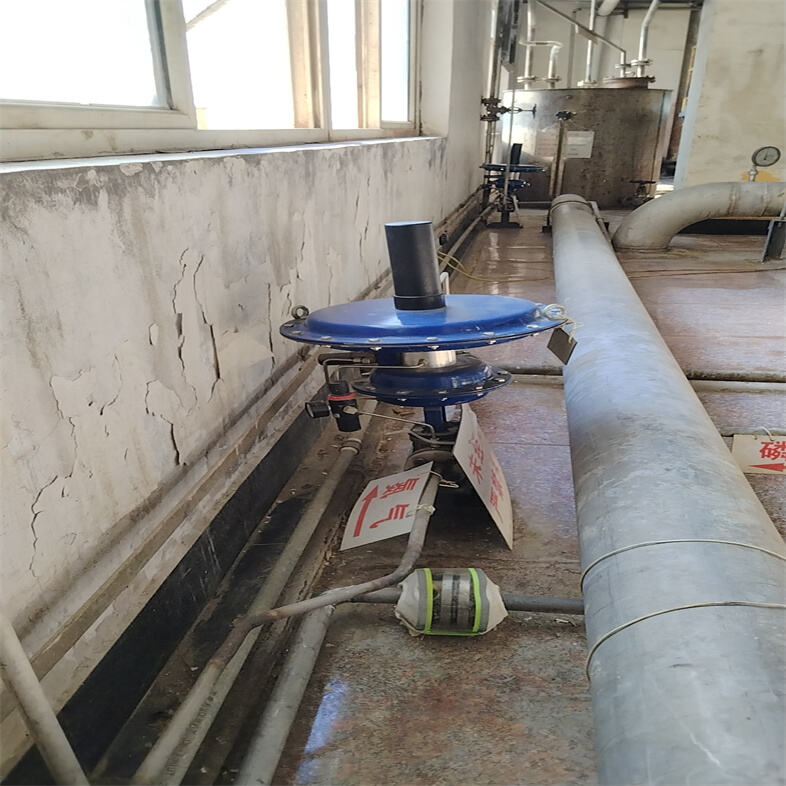

    1、安装(见图三)

    (1) 检查整机零件是否缺损与松动,对使用有害人体健康的介质,必须进行强度、密封、泄漏与精度测试。

    (2) 在安装前,对管道进行清洗(否则由于焊渣等管道垃圾,损坏阀芯密封面,导致阀门不能正常工作),阀门入口处要有足够的直管段,并配有过滤器。阀体与管道的法兰连接,要注意同轴度。

    (3) 安装场地应考虑到人员与设备的安全,即便于操作,又有利于拆装与维修。

    (4) 阀门应正立垂直安装在水平管道上,导压管必须安装在距离阀出口至少六倍于公称通径的阀后管道上。阀自重较大与有振动的场合,要用支撑架,尽量避免水平安装。

    (5) 介质流动方向应与阀体上的箭头指向一致。因微压阀属于精密仪表,其中指挥器膜片直接承受介质压力,若阀门反装或管道有反冲压力,则指挥器膜片由于受压过高导致膜片损坏,阀门不能工作。阀门应在环境温度-25~+55℃场所使用。

    (6) 为使自控系统失灵或检修阀门时,仍能连续生产,应设置旁路阀(见图三)。

    1、 维护:

    (1) 清洗阀门:对清洗一般介质,只要用水洗净就可以。但对清洗有害健康的介质,首先要了解其性质,在选用相应的清洗办法。

    (2) 阀门的拆卸:将外露表面生锈的零件先除锈,但在除锈前,要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

    (3) 阀芯、阀座:二密封面有较小的锈斑与磨损,可用机械加工的方法进行修理,如损坏严重必须换新。但不管修理或更换后的硬密封面,都必须进行研磨。

    (4) 阀杆:表面损坏,必须换新。

    (5) 压缩弹簧:如有裂纹等影响强度的缺陷,必须换新。

    (6) 易损零件:填料、密封垫片与O型圈,每次检修时,全部换新。膜片必须检查是否有预示将来可能发生裂纹、老化与腐蚀等痕迹,根据检验结果,决定是否更换,但膜片使用期一般最多2~3年。

    (7) 阀门组装要注意对中,螺栓要在对角线上拧紧,滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试,并在这期间,可更准确地调整填料压紧力与阀芯关闭位置。

    2、 调试

    所需要压力值是通过对指挥器顶部的调节螺母的操作而得到调整,打开顶部的防尘盖,用扳手调整调节螺母。顺时针方向旋转使压力增大,逆时针旋转则压力减小。安装在压力调节阀后的压力表,可使工作人员借以观察调整后的压力给定值。

    自力式氮封阀是一种广泛应用于储罐等设备的保护系统,主要用于防止储罐内物质与外界空气的直接接触,从而避免物质氧化、污染等问题。其核心工作原理在于利用阀体内的氮气压力与弹簧力的平衡关系,来控制阀门的开启与关闭。

    具体来说,当储罐内压力降低时,氮气压力会推动阀瓣向下移动,使阀门开启,从而向储罐内补充氮气,保持储罐内压力的稳定。反之,当储罐内压力升高时,弹簧力会推动阀瓣向上移动,使阀门关闭,防止储罐内压力过高。这种自动调节的功能,使得自力式氮封阀在无需外部能源驱动的情况下,就能实现对储罐内压力的有效控制。

    二、ZZYVP型指挥器操作美标自力式压力调节阀技术规范自力式氮封阀正确使用方法


    1. 安装前的准备:在安装自力式氮封阀之前,首先需要检查其型号、规格是否与储罐等设备的接口相匹配,确保其密封性能。同时,还需清理安装接口处的杂质和污垢,防止影响阀门的正常工作。

    2. 安装过程:将自力式氮封阀按照正确的方向和位置安装在储罐等设备的接口处,并使用合适的紧固件进行固定。在安装过程中,应避免对阀门造成过大的应力或变形,以免影响其密封效果和调节性能。

    3. 使用与调试:在安装完成后,需要对自力式氮封阀进行调试,以确保其能够正常工作。首先,可以通过设置弹簧的预紧力来调整阀门的初始开启压力。然后,通过观察阀门在实际工作过程中的开启与关闭情况,进一步调整其调节参数,以满足储罐等设备的具体需求。

    4. 维护与保养:自力式氮封阀在长期使用过程中,需要定期进行检查和维护。主要包括清理阀门内部的杂质和污垢、检查密封件的磨损情况并及时更换、以及定期检查弹簧的弹性和预紧力等。这些维护措施可以延长自力式氮封阀的使用寿命,确保其长期稳定的工作性能。

    总结来说,自力式氮封阀通过其独特的调节原理,实现了对储罐内压力的有效控制。而正确的使用方法则能够确保其在实际应用中发挥最佳效果。因此,了解和掌握自力式氮封阀的调节原理及正确使用方法,对于保障储罐等设备的安全运行具有重要意义。

    五、ZZYVP型指挥器操作美标自力式压力调节阀技术规范型号编制说明



    整机作用方式:B 阀后式

    公称压力:16(1.6MPa)

     阀结构形式补充:P  单座

    指挥器操作型自力式压力调节阀

    六、ZZYVP型指挥器操作美标自力式压力调节阀技术规范订货须知



    订货时请注明下列内容

    1)阀门型号

    2)通径×阀座尺寸Kv值

    3)阀体压力及连接形式

    4)阀体和阀内组件的材料

    5)阀特性及阀芯的形式

    6)上阀盖形式

    7)执行机构形式,是否带手轮机构及供气压力

    8)正/反作用(气关式或气开式)

    9) 附件(带过滤器减压阀等)

    10)特殊要求(禁水处理,禁铜等)

    11)介质名称

    12)正常流量及最大流量

    13)介质压力,阀全开和全闭时阀进口和出口压力

    14)介质温度和比重
