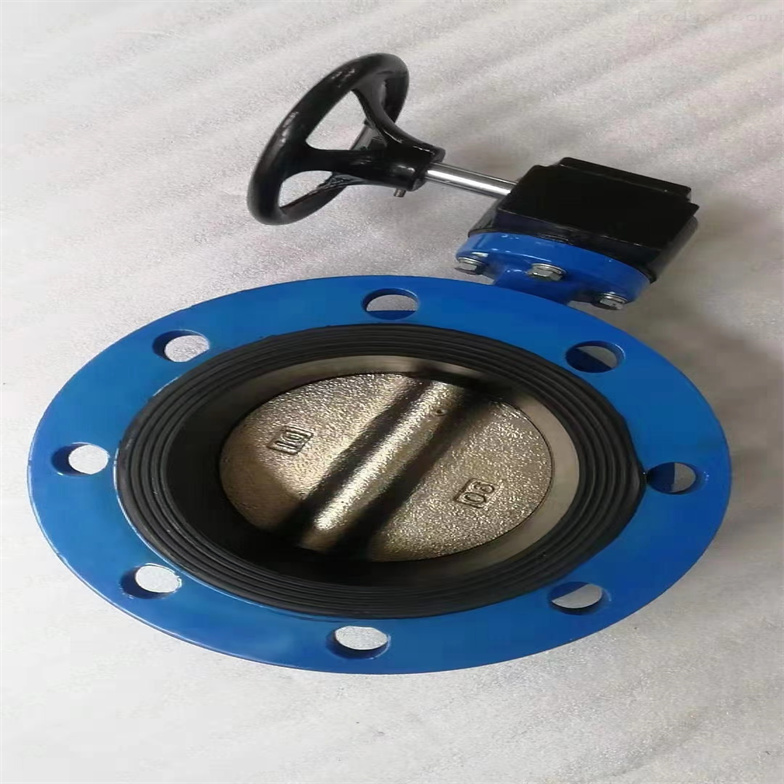

中线软密封法兰式蝶阀胶套更换维护办法

中线软密封法兰式蝶阀胶套更换维护办法

在实际应用中，蝶阀盘根漏水问题时有发生，不仅影响系统性能，还可能造成资源浪费和安全隐患。针对市场上常见的三款蝶阀——对夹中线蝶阀、对夹涡轮中线蝶阀及法兰涡轮中线蝶阀，详细解析其盘根漏水原因及处理方法。中线软密封蝶阀是蝶阀中最基础、应用泛的类型之一，因其结构简单、密封可靠、成本低廉而备受青睐。下面为你详细介生产制造的中线软密封蝶阀的生产工艺、适用场景及各项特点。

一、 中线软密封法兰式蝶阀胶套更换维护办法生产工艺

中线软密封蝶阀的生产工艺主要围绕阀体铸造、阀板加工和密封件装配三个核心环节展开。

1.阀体铸造与加工

铸造：阀体通常采用球墨铸铁（GGG40\GGG50\QT450）或灰铸铁（HT250）通过砂型铸造或精密铸造（失蜡法）成型。铸造后需进行退火处理以消除内应力。

机加工：铸造毛坯经过车床、铣床等设备加工，确保阀体内腔尺寸精度和表面光洁度，特别是与阀座配合的密封面。

2.阀板加工

材质：阀板通常采用球墨铸铁、不锈钢（如304、316等）或铝青铜。

工艺：阀板通过精密铸造或锻造后，进行车削、磨削加工，确保其外圆尺寸和表面粗糙度符合密封要求。阀板边缘通常设计有倒角或圆角，以减少对橡胶密封圈的磨损。

3.密封件装配（核心工艺）

密封圈：采用三元乙丙橡胶（EPDM）、丁腈橡胶（NBR）或聚四氟乙烯（PTFE）等弹性材料模压成型。

3.装配方式：这是中线蝶阀的关键工艺，主要有两种：

镶嵌式（压板式）：将橡胶密封圈用压板固定在阀体内壁上。这种方式更换密封圈方便，但结构稍复杂。

整体式（粘接/硫化）：将橡胶密封圈直接硫化（热粘接）在阀体内壁上。这种方式密封性能更好，但更换困难，通常需要返厂维修。

4.组装与测试

组装：将阀轴穿过阀板，装入阀体，安装轴承和密封填料，最后安装手柄或执行机构。

测试：出厂前必须进行强度试验（测试阀体承压能力）和密封试验（测试阀门关闭状态下的泄漏量）。

二、 中线软密封法兰式蝶阀胶套更换维护办法适用场景

中线软密封蝶阀因其优异的密封性和经济性，广泛应用于以下领域：

给排水系统：城市自来水厂、污水处理厂、建筑给排水管网中的切断和调节流量。

暖通空调（HVAC）：中央空调的冷热水循环系统，作为开关阀使用。

消防系统：消防喷淋系统的管道控制。

一般工业管道：电力、化工、食品、医药等行业中输送水、油品、空气等非强腐蚀性、非颗粒性介质的管道。

限制条件：不适用于有颗粒、浆液、强腐蚀性介质（如浓酸、浓碱）或高温（通常橡胶密封圈耐温≤120℃）的工况。

三、 中线软密封法兰式蝶阀胶套更换维护办法各项特点

1. 结构特点

中线结构：阀杆轴线与蝶板中心、阀体中心在同一位置。结构对称，制造简单。

双向密封：由于结构对称，中线蝶阀在正向和反向流动时具有相同的密封效果。

软密封：依靠橡胶密封圈的弹性变形实现密封，关闭时蝶板挤压橡胶圈，形成过盈配合，达到零泄漏。

2. 性能特点

密封性能：橡胶的弹性使其能补偿微小的尺寸偏差，密封效果远优于金属硬密封，可达零泄漏（Bubble-tight）。

操作扭矩小：开启和关闭时只需旋转90°，且橡胶摩擦力小，操作轻便，所需执行机构功率小。

成本低廉：结构简单，材料普通，制造成本和采购成本低。

流通能力好：全开时流阻系数小，对介质流动影响小。

3. 选型要点

密封材料选择：

NBR（丁腈橡胶）：耐油性好，适用于油品介质。

EPDM（三元乙丙橡胶）：耐老化、耐臭氧、耐热水性好，适用于水、蒸汽、弱酸弱碱介质。

PTFE（聚四氟乙烯）：耐腐蚀性，适用于强酸强碱介质，但弹性稍差。

压力等级：中线软密封蝶阀通常适用于PN10/PN16（即1.0MPa/1.6MPa）的中低压工况。

产品特点

1. 结构与密封

‌中线结构‌：阀杆轴心、蝶板中心与阀体中心处于同一位置，设计简洁，制造成本低，且重量轻、便于安装与维护；

‌衬胶设计‌：阀体与阀板内衬橡胶（如EPDM、NBR等），有效隔离腐蚀性介质，避免金属阀体被侵蚀，大幅延长使用寿命；

‌密封性能‌：采用软密封（如橡胶、聚四氟乙烯），实现低压下零泄漏，保障介质输送的洁净性。

2. 操作与耐久性

‌操作性‌：蝶板与阀体之间的摩擦力小，操作轻松省力，降低人工操作难度；

‌耐腐蚀性‌：阀体和密封面可选用不锈钢、合金钢、衬氟等耐腐蚀材料，适配腐蚀性介质工况；

‌适用性‌：适用于水、气体、油、蒸汽、酸碱等多种介质，覆盖水处理、化工、食品医药等多领域。

3. 限制与优化

‌中线结构的局限‌：蝶板与阀座的开与关始终处于挤压状态，易刮擦，存在磨损快的问题；

‌优化方向‌：部分产品通过特殊处理（如阀座接触面处理）减少磨损，延长使用寿命。

中线软密封法兰式蝶阀胶套更换维护办法工作原理

1. 基本动作逻辑

气动执行机构将‌气压能转换为机械旋转运动‌，驱动蝶板旋转实现阀门启闭：

‌开启过程‌：压缩空气进入气动执行机构气缸，推动活塞/膜片产生直线运动，通过齿轮齿条或连杆机构将直线运动转换为旋转运动，带动阀轴旋转90°（通常为0°-90°范围），使阀板从垂直于管道的位置旋转至与管道平行的位置，实现阀门全开；

‌关闭过程‌：压缩空气从执行机构排出或反向供气时，执行机构在弹簧力或反向气压作用下复位，带动阀轴反向旋转90°，使阀板从平行位置回到垂直位置，实现阀门关闭。

2. 执行机构类型

‌双作用‌：需持续气源维持启闭状态，气源中断时阀门保持当前位置；

‌单作用‌：弹簧复位，失气时自动关闭/开启（需根据工况选择）。

四、参数类型

‌公称通径‌：DN40～DN2000（覆盖小口径到大口径需求）；

‌公称压力‌：PN0.6～PN2.5；Class150（满足不同压力等级工况）；

‌适用温度‌：-20～+120℃（NBR）；-40～+150℃（EPDM）；-10～+200℃（FKM）（适配不同温度介质）。

2. 材质与密封

‌阀体材质‌：球墨铸铁、WCB、CF8、CF8M（满足耐腐蚀、耐压等需求）；

‌蝶板材质‌：不锈钢骨架包胶（流阻小，可输送颗粒及纤维）；

‌密封圈‌：EPDM、NBR、FKM、PTFE可选（针对不同介质化学性质，提供针对性选择）。

3. 性能与安全

‌泄漏等级‌：GB/T4213-92 、ANSI VI级（保障密封可靠性）；

‌气源压力‌：0.4～0.7MPa（适配常规气源压力）；

‌动作范围‌：0-90°±5°（确保启闭角度精准）；

‌防护等级‌：IP67（可选IP68，适配户外潮湿环境）；

‌防爆等级‌：ExdⅡBT4、ExdⅡCT6（满足防爆区工况）。

4. 执行扭矩与启闭时间

‌执行扭矩‌：50～20000Nm（适配不同口径阀门的启闭需求）；

‌启闭时间‌：5～120s可调（满足不同工况对启闭速度的要求）。

五、中线软密封法兰式蝶阀胶套更换维护办法应用领域

广泛应用于‌市政给排水、污水处理、海水淡化、电厂循环水、化工酸碱管线、石油储运、冶金浆液、造纸纤维、食品饮料、船舶压载、脱硫脱硝、矿浆输送‌等场景，通过精准控制流体流量与启闭，保障生产稳定高效。

中线软密封法兰式蝶阀胶套更换维护办法三款常用蝶阀

一、中线蝶阀盘根漏水处理

(1) 原因分析：对夹中线蝶阀盘根漏水可能源于密封圈老化、磨损或安装不当导致密封不严。此外，阀轴与圆盘配合精度下降、O型圈失效也是常见原因。

(2) 解决方案：

①　更换密封圈：定期检查密封圈状况，一旦发现老化、裂纹或变形，应及时更换为原厂配套的三元乙丙密封圈，确保良好的密封性能。

②　调整阀轴与圆盘配合：确保阀轴与圆盘的高精度配合，可通过工具调整，必要时可更换磨损部件。

③　重新安装O型圈：选用合适的丁腈橡胶O型圈，并确保其正确安装于指向位置，无扭曲或损伤。

二、涡轮中线蝶阀盘根漏水处理

(1) 处理要点：此类蝶阀的漏水处理与对夹中线蝶阀类似，但需注意涡轮箱的密封状态。

(2) 解决方案：

①　涡轮箱密封检查：首先检查涡轮箱是否漏油，若存在漏油现象，需先解决涡轮箱密封问题，再处理盘根漏水。

②　密封圈与O型圈更换：同对夹中线蝶阀，需定期检查并更换老化的密封圈和O型圈。

③　确保安装精度：在安装或维修过程中，确保所有部件安装到位，精度达标，避免因安装不当导致的漏水问题。

三、涡轮中线蝶阀盘根漏水处理

(1) 特殊考量：法兰涡轮中线蝶阀因其结构设计，更注重双向密封效果及流污阻小的特点，处理漏水时需更加细致。

(2) 解决方案：

①　衬胶阀座检查：着重检查衬胶阀座是否完好，有无磨损或脱落，必要时更替新的衬胶阀座，以增强密封效果。

②　密封圈与密封面维护：定期清理密封圈及密封面，去除杂质，保持清洁，同时检查密封圈是否老化，及时更换。

③　法兰连接紧固：检查法兰连接处是否紧固，防止因松动导致的泄漏。使用专用工具按照标准扭矩进行紧固，确保密封效果。

中线软密封法兰式蝶阀胶套更换维护办法蝶阀的密封件在一定程度上是可以维修的，以下是具体情况分析：

一、软密封件维修

轻微损伤情况：如果密封件只是出现了轻微的磨损、划痕或变形，且损伤部位不影响整体密封性能，可以通过修复来继续使用。例如，对于橡胶密封件上的小划痕，可以使用细砂纸轻轻打磨光滑，去除毛刺，然后用专用的橡胶修补剂进行涂抹修复，待修补剂固化后，可恢复一定的密封性能。

密封件老化问题：当密封件因老化导致弹性下降、变硬或出现龟裂时，可以尝试对其进行处理。如对于因长期高温使用而老化的橡胶密封件，可以将其浸泡在适当的软化剂中一段时间，使其恢复一定的弹性。但这种方法的效果有限，通常只能作为临时应急措施，老化严重的密封件最终还是需要更换。

二、硬密封件维修

研磨修复：对于金属硬密封件，如不锈钢阀座和蝶板密封面，在出现轻微磨损或划痕时，可以采用研磨的方法进行修复。通过使用研磨工具和研磨膏，对密封面进行精细研磨，去除磨损痕迹，恢复密封面的平整度和光洁度，从而保证密封性能。

补焊修复：如果硬密封件的密封面出现较严重的损坏，如局部腐蚀、坑洼等，可以采用补焊的方法进行修复。选择与密封件材质相匹配的焊接材料，对损坏部位进行补焊，然后再进行研磨加工，使其达到密封要求。但补焊修复需要专业的焊接技术和设备，且对修复后的密封面质量要求较高，否则可能会影响密封效果。

三、整体更换密封件

严重损坏情况：当密封件出现严重的损坏，如大面积撕裂、严重变形、密封面严重磨损或腐蚀等，无法通过修复恢复其密封性能时，就需要更换新的密封件。

维护成本考量：有时虽然密封件的损坏程度可能并非无法修复，但考虑到维修成本和维修后密封件的可靠性及使用寿命，更换新的密封件可能更为经济合理。特别是对于一些使用年限较长、频繁出现密封问题的电动蝶阀，更换密封件可以从根本上解决问题，提高阀门的可靠性和稳定性。

综上所述

无论是哪款蝶阀，盘根漏水问题都需及时关注并妥善处理。定期维护检查、选用高质量配件、正确安装与操作是预防漏水的关键。


六、中线软密封法兰式蝶阀胶套更换维护办法安装步骤

1. 安装前准备

‌管道预处理‌：清洁管道内壁，确保无杂质、锈蚀；

‌阀门检查‌：确认阀门型号、规格与管道匹配，检查气动执行器气源接口、限位开关等附件是否完好。

2. 安装连接

‌对夹式安装‌：将阀门置于管道中间，通过螺栓夹紧管道，确保连接牢固；

‌法兰式安装‌：将阀门法兰与管道法兰对齐，用螺栓紧固，保证密封面贴合。

3. 气动系统连接

连接气动执行器气源接口，确保气源压力、流向符合要求；

若需自动化控制，连接电磁阀、定位器、限位开关、过滤减压阀等附件。

4. 调试与验收

手动/气动操作阀门，检查启闭是否顺畅、密封是否良好；

模拟工况测试，确认阀门在压力、温度、流量等条件下的性能是否达标。
