一、H76W不锈钢对夹式蝶形止回阀技术规范产品概述 H76W-16P不锈钢止回阀,也被称为不锈钢蝶式止回阀,主要由阀体、阀瓣、阀杆及弹簧等零件组成。其结构紧凑、体积小、重量轻,维修方便,是流量控制系统中的一部分。H76H、H76W、H76X对夹式蝶形止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹连接。由于阀瓣的关闭行程短,并且有弹簧加载,可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短,对有安装空间限制的场所最为适用。 用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。 不锈钢止回阀H76W-16P是一种高性能、多用途的阀门产品,广泛应用于工业、环保、水处理、高层建筑给排水管路等多个领域。本文将详细介绍H76W-16P止回阀的结构特点、性能参数、使用注意事项及其在工业中的应用。 产品特点 1、体积小,重量轻,结构紧凑、维修方便 2、阀板采用对偶式,在弹簧的弹性力下矩下可自行速闭 3、因速闭作用,可防止介质倒流 4、阀体结构长度尺寸小,刚性好 5、安全方便,可用于水平垂直两个方向安装 执行标准 1、法兰连接尺寸:GB/T1724.1-98 2、结构长度:GB/T12221-1989,ISO5752-82 型号含义: “H"代表止回阀; “7"代表对夹式连接方式; “6"代表蝶式结构形式; “W"代表阀座材质为不锈钢; “16"代表公称压力为1.6MPa; “P"代表阀体材料为不锈钢CF8。

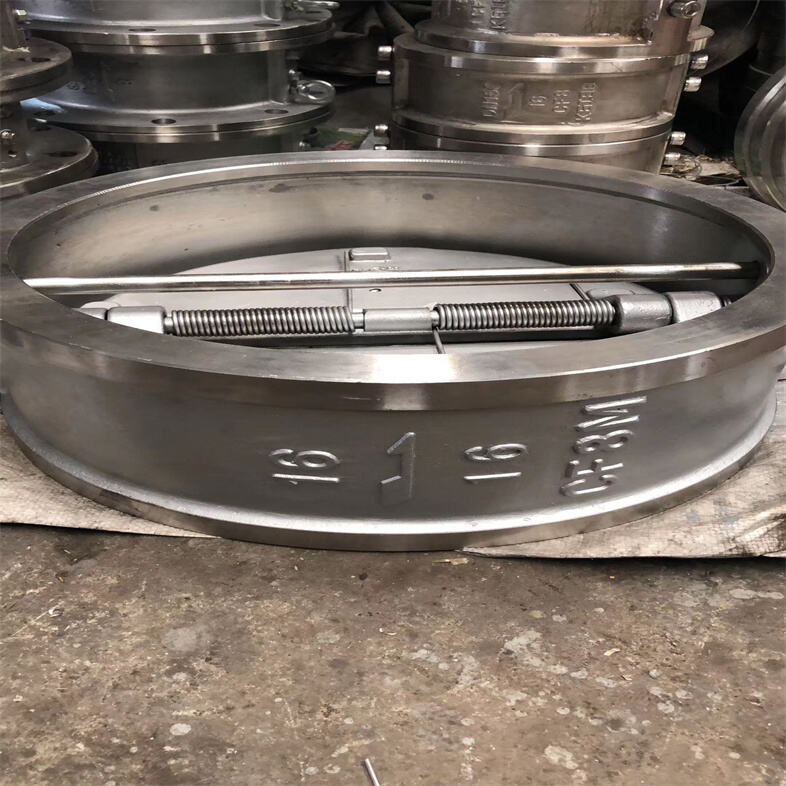

二、H76W不锈钢对夹式蝶形止回阀技术规范结构特点 双瓣对夹式结构:阀瓣采用对偶式,在弹簧的作用下能够迅速关闭,有效防止介质倒流。 弹簧复位:蝶板像两个半圆,通过弹簧复位,确保阀瓣在流体压力变化时能够及时关闭。 密封性好:密封面可为本体堆焊材料或衬橡胶,提供的密封性能。 安装方便:结构长度较短,可水平或垂直安装,适用于各种管道布局。
三、H76W不锈钢对夹式蝶形止回阀技术规范性能参数 H76W不锈钢对夹式蝶形止回阀技术规范特点 1、体积小,重量轻,结构紧凑、维修方便 2、阀板采用对偶式,在弹簧的弹性力下矩下可自行速闭 3、因速闭作用,可防止介质倒流 4、阀体结构长度尺寸小,刚性好 5、安全方便,可用于水平垂直两个方向安装 执行标准 1、法兰连接尺寸:GB/T1724.1-98 2、结构长度:GB/T12221-1989,ISO5752-82 H76W不锈钢对夹式蝶形止回阀技术规范结构示意图

H76W不锈钢对夹式蝶形止回阀技术规范配管法兰 公称压力 常规产品型号
|
|
|
|
|
|
|
|
| JB/T74~90 GB/T9112~9124 HG50592~20614 | PN1.0MPa | H76H-10C | H76W-10P | H76W-10P8 | H76W-10P3 | H76W-10R | H76W-10R8 | H76W-10R3 | PN1.6MPa | H76H-16C | H76W-16P | H76W-16P | H76W-16P3 | H76W-16R | H76W-16R8 | H76W-16R3 | PN2.5MPa | H76H-25 | H76W-25P | H76W-25P8 | H76W-25P3 | H76W-25R | H76W-25R8 | H76W-25R3 | PN4.0MPa | H76H-40 | H76W-40P | H76W-40P8 | H76W-40P3 | H76W-40R | H76W-40R8 | H76W-40R3 | PN6.3MPa | H76H-63 | H76W-63P | H76W-63P8 | H76W-63P3 | H76W-63R | H76W-63R8 | H76W-63R3 | PN10.0MPa | H76H-100 | H76W-100P | H76W-100P8 | H76W-100P3 | H76W-100R | H76W-100R8 | H76W-100R3 | PN13.0MPa | H76H-160 | H76W-160P | H76W-160P8 | H76W-160P3 | H76W-160R | H76W-160R8 | H76W-160R3 | PN20.0MPa | H76H-200 | H76W-200P | H76W-200P8 | H76W-200P3 | H76W-200R | H76W-200R8 | H76W-200R3 | PN25.0MPa | H76H-250 | H76W-250P | H76W-250P8 | H76W-250P3 | H76W-250R | H76W-250R8 | H76W-250R3 | GB/T9112~9124 HG20615~20635 SH3406 | PN2.0MPa | H76H-20C |
| H76W-20P8 | H76W-20P3 |
| H76W-20R8 | H76W-20R3 | PN5.0MPa | H76H-50 |
| H76W-50P8 | H76W-50P3 |
| H76W-50R8 | H76W-50R3 | PN11.0MPa | H76H-110 |
| H76W-110P8 | H76W-110P3 |
| H76W-110R8 | H76W-110R3 | PN15.0MPa | H76H-150 |
| H76W-150P8 | H76W-150P3 |
| H76W-150R8 | H76W-150R3 | PN26.0MPa | H76H-260 |
| H76W-260P8 | H76W-260P3 |
| H76W-260R8 | H76W-260R3 | PN42.0MPa | H76H-420 |
| H76W-420P8 | H76W-420P3 |
| H76W-420R8 | H76W-420R3 |
| Class150 | H76H-A1C |
| H76W-A1P8 | H76W-A1P3 |
| H76W-A1R8 | H76W-A1R3 | Class300 | H76H-A3 |
| H76W-A3P8 | H76W-A3P3 |
| H76W-A3R8 | H76W-A3R3 | Class600 | H76H-A6 |
| H76W-A6P8 | H76W-A6P3 |
| H76W-A6R8 | H76W-A6R3 | Class900 | H76H-9 |
| H76W-9P8 | H76W-9P3 |
| H76W-9R8 | H76W-9R3 | Class1500 | H76H-15 |
| H76W-15P8 | H76W-15P3 |
| H76W-15R8 | H76W-15R3 | Class2500 | H76H-A25 |
| H76H-A25P8 | H76H-A25P3 |
| H76H-A25R8 | H76H-A25R3 | 主要 零件 材料 | 阀体 | WCB(A105) | ZG1Cr18Ni9Ti | CFB(304) | CF3(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316M) | 阀擗 | CF8 | CF8 | CF8 | CF3 | CF9M | CF8M | CF3M | 目轴 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | ZG1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | 弹簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr19Ni10 | 00Cr17Ni14Mo2 | 00Cr17Ni14Mo2 | 00Cr17Ni14Mo2 | 适用工况 | 适用介质 | 水、蒸汽、 油品等 | 硝酸等腐蚀性介质 | 强氧化性 介质 | 醋酸等腐蚀性介质 | 尿素等腐 蚀性介质 | 适用温度(℃) | -29~425 | -196~540 | -196~425 | -196~540 | -196~455 | 注:本表为常规的型号编制,主要零件材料及适用工况,其他要求及其型号编制参见对夹式止回阀型号编制方法 |
性能参数 型号 | 工作压力(MPa) | 适用温度(℃) | 适用介质 | 阀体材料 | H76X-10C/16C/25C | 1.0~2.5 | -29~80 | 水、油品 | 碳钢/不锈钢 | H76H-10C/16C/25C/40C | 1.0~4.0 | -29~425 | 水、蒸汽、油品 | 碳钢/不锈钢 | H76W-10P/16P/25P/40P | 1.0~2.5 | ≤150 | 硝酸类 | 不锈钢 | H76Y-40P | 4.0 | ≤150 | 硝酸类 | 不锈钢 | 备注:如需美标150LB-2500LB请来电 |
外形结构图
H76W不锈钢对夹式蝶形止回阀技术规范主要外形尺寸1.0MPa(国标) 公称通径 DN mm Norminal diameter | 公称压力 PN MPa Norminal pressure | 尺寸(mm) Dimension | 重量 (kg) Weight | L | D | D3 | D2 | PN1.0MPa | 50 | 60 | 108 | 56 | 51 | 2 | 65 | 67 | 128 | 73 | 65 | 3 | 80 | 73 | 142 | 88 | 80 | 4 | 100 | 73 | 162 | 108 | 102 | 6 | 125 | 86 | 192 | 132 | 127 | 8 | 150 | 98 | 218 | 160 | 152 | 13 | 200 | 127 | 273 | 210 | 203 | 25 | 250 | 146 | 328 | 266 | 254 | 39 | 300 | 181 | 378 | 310 | 305 | 64 | 350 | 184 | 438 | 355 | 350 | 85 | 400 | 191 | 489 | 405 | 400 | 114 | 450 | 203 | 539 | 455 | 450 | 138 | 500 | 219 | 594 | 505 | 500 | 161 | 600 | 222 | 696 | 605 | 600 | 250 | 700 | 305 | 811 | 700 | 695 | 370 | 800 | 305 | 918 | 800 | 796 | 540 | 900 | 368 | 1018 | 903 | 898 | 650 | 1000 | 432 | 1124 | 1055 | 1050 | 900 | 1200 | 524 | 1340 | 1205 | 1200 | 1420 |
主要外形尺寸1.6MPa(国标) 公称通径 DN mm Norminal diameter | 公称压力 PN MPa Norminal pressure | 尺寸(mm) Dimension | 重量 (kg) Weight | L | D | D3 | D2 | PN1.6MPa | 50 | 60 | 108 | 56 | 51 | 2 | 65 | 67 | 128 | 73 | 65 | 3 | 80 | 73 | 142 | 88 | 80 | 4 | 100 | 73 | 162 | 108 | 102 | 6 | 125 | 86 | 192 | 132 | 127 | 8 | 150 | 98 | 218 | 160 | 152 | 13 | 200 | 127 | 273 | 210 | 203 | 25 | 250 | 146 | 328 | 266 | 254 | 39 | 300 | 181 | 384 | 310 | 305 | 64 | 350 | 184 | 444 | 355 | 350 | 85 | 400 | 191 | 496 | 405 | 400 | 114 | 450 | 203 | 556 | 455 | 450 | 138 | 500 | 219 | 618 | 505 | 500 | 161 | 600 | 222 | 732 | 605 | 600 | 250 | 700 | 305 | 802 | 700 | 695 | 370 | 800 | 305 | 912 | 800 | 796 | 540 | 900 | 368 | 1012 | 903 | 898 | 650 | 1000 | 432 | 1126 | 1055 | 1050 | 900 | 1200 | 524 | 1340 | 1205 | 1200 | 1420 |

H76W不锈钢对夹式蝶形止回阀技术规范主要外形尺寸2.5MPa(国标) 公称通径 DN mm Norminal diameter | 公称压力 PN MPa Norminal pressure | 尺寸(mm) Dimension | 重量 (kg) Weight | L | D | D3 | D2 | PN2.5MPa | 50 | 60 | 108 | 56 | 51 | 2 | 65 | 67 | 128 | 73 | 65 | 3 | 80 | 73 | 142 | 88 | 80 | 4 | 100 | 73 | 168 | 108 | 102 | 6 | 125 | 86 | 194 | 132 | 127 | 8 | 150 | 98 | 224 | 160 | 152 | 14 | 200 | 127 | 284 | 210 | 203 | 27 | 250 | 146 | 341 | 266 | 254 | 42 | 300 | 181 | 401 | 210 | 305 | 54 | 350 | 184 | 458 | 355 | 350 | 86 | 400 | 191 | 515 | 405 | 400 | 120 | 450 | 203 | 565 | 455 | 450 | 148 | 500 | 219 | 622 | 505 | 500 | 165 | 600 | 222 | 732 | 605 | 600 | 290 | 700 | 305 | 831 | 700 | 695 | 400 | 800 | 305 | 942 | 800 | 796 | 580 | 900 | 368 | 1040 | 903 | 898 | 660 | 1000 | 432 | 1155 | 1055 | 1050 | 960 | 1200 | 524 | 1365 | 1205 | 1200 | 1510 |
主要外形尺寸150LB (ANSI 美标) 压力等级 Pressure rating | 口径 DN | 尺寸(mm) Dimension | 重量 (kg) Weight | NPS | DN | L | D | D3 | D2 | Class 150 PN2.0MPa | 2 | 50 | 60 | 103 | 56 | 51 | 2 | 2 1/2 | 65 | 67 | 122 | 73 | 65 | 3 | 3 | 80 | 73 | 135 | 88 | 80 | 4 | 4 | 100 | 73 | 173 | 108 | 102 | 6 | 5 | 125 | 86 | 195 | 132 | 127 | 8 | 6 | 150 | 98 | 220 | 160 | 152 | 13 | 8 | 200 | 127 | 277 | 210 | 203 | 25 | 10 | 250 | 146 | 337 | 366 | 254 | 39 | 12 | 300 | 181 | 407 | 310 | 305 | 54 | 14 | 350 | 184 | 448 | 355 | 350 | 80 | 16 | 400 | 191 | 512 | 405 | 400 | 117 | 18 | 450 | 203 | 547 | 455 | 450 | 138 | 20 | 500 | 219 | 604 | 505 | 500 | 163 | 24 | 600 | 222 | 715 | 605 | 600 | 331 | 28 | 700 | 305 | 773 | 700 | 700 | 380 | 30 | 750 | 305 | 824 | 750 | 746 | 425 | 32 | 800 | 305 | 878 | 800 | 796 | 560 | 36 | 900 | 368 | 983 | 910 | 898 | 640 | 40 | 1000 | 432 | 1142 | 1055 | 1055 | 960 | 48 | 1200 | 524 | 1302 | 1205 | 1200 | 1400 |
主要外形尺寸300LB (ANSI 美标) 压力等级 Pressure rating | 口径 DN | 尺寸(mm) Dimension | 重量 (kg) Weight | NPS | DN | L | D | D3 | D2 | Class 300 PN5.0MPa | 2 | 50 | 60 | 110 | 58 | 51 | 3 | 2 1/2 | 65 | 67 | 128 | 73 | 65 | 4 | 3 | 80 | 73 | 147 | 88 | 80 | 6 | 4 | 100 | 73 | 179 | 108 | 102 | 8 | 5 | 125 | 86 | 214 | 132 | 127 | 15 | 6 | 150 | 98 | 249 | 160 | 152 | 18 | 8 | 200 | 127 | 305 | 210 | 203 | 31 | 10 | 250 | 146 | 359 | 266 | 254 | 51 | 12 | 300 | 181 | 420 | 310 | 305 | 77 | 14 | 350 | 222 | 483 | 355 | 350 | 117 | 16 | 400 | 232 | 537 | 405 | 400 | 190 | 18 | 450 | 264 | 594 | 455 | 450 | 200 | 20 | 500 | 292 | 652 | 505 | 200 | 265 | 24 | 600 | 318 | 772 | 608 | 600 | 410 | 30 | 750 | 368 | 882 | 740 | 735 | 660 | 36 | 900 | 483 | 1044 | 880 | 873 | 1020 | 42 | 1050 | 568 | 1196 | 1045 | 1035 | 1540 | 48 | 1200 | 629 | 1385 | 1190 | 1179 | 2260 |
主要外形尺寸600LB (ANSI 美标) 压力等级 Pressure rating | 口径 DN | 尺寸(mm) Dimension | 重量 (kg) Weight | NPS | DN | L | D | D3 | D2 | Class 600 PN11.0MPa | 2 | 50 | 60 | 110 | 58 | 51 | 4 | 2 1/2 | 65 | 67 | 128 | 73 | 65 | 5 | 3 | 80 | 73 | 147 | 88 | 80 | 8 | 4 | 100 | 79 | 191 | 108 | 102 | 11 | 5 | 125 | 105 | 239 | 136 | 127 | 20 | 6 | 150 | 136 | 264 | 162 | 152 | 26 | 8 | 200 | 165 | 318 | 212 | 200 | 55 | 10 | 250 | 213 | 398 | 266 | 250 | 103 | 12 | 300 | 229 | 455 | 312 | 305 | 140 | 14 | 350 | 273 | 490 | 355 | 337 | 223 | 16 | 400 | 35 | 562 | 400 | 387 | 360 | 18 | 450 | 362 | 610 | 450 | 438 | 395 | 20 | 500 | 368 | 680 | 500 | 489 | 518 | 24 | 600 | 438 | 786 | 600 | 591 | 836 |
主要外形尺寸900LB (ANSI 美标) 压力等级 Pressure rating | 口径 DN | 尺寸(mm) Dimension | 重量 (kg) Weight | NPS | DN | L | D | D3 | D2 | Class 900 PN5.0MPa | 2 | 50 | 70 | 140 | 58 | 51 | 8 | 2 1/2 | 65 | 83 | 162 | 73 | 65 | 11 | 3 | 80 | 83 | 165 | 90 | 80 | 14 | 4 | 100 | 102 | 204 | 108 | 102 | 20 | 5 | 125 | 110 | 245 | 136 | 127 | 30 | 6 | 150 | 159 | 286 | 162 | 150 | 42 | 8 | 200 | 206 | 356 | 212 | 200 | 8 | 10 | 250 | 241 | 432 | 266 | 250 | 145 | 12 | 300 | 292 | 495 | 312 | 305 | 220 | 14 | 350 | 356 | 518 | 355 | 337 | 350 | 16 | 400 | 384 | 572 | 400 | 387 | 470 | 18 | 450 | 451 | 635 | 450 | 438 | 605 | 20 | 500 | 451 | 695 | 496 | 487 | 820 | 24 | 600 | 495 | 835 | 600 | 591 | 1050 |
主要外形尺寸1500LB (ANSI 美标) 压力等级 Pressure rating | 口径 DN | 尺寸(mm) Dimension | 重量 (kg) Weight | NPS | DN | L | D | D3 | D2 | Class 1500 PN26.0MPa | 2 | 50 | 70 | 140 | 58 | 51 | 8 | 2 1/2 | 65 | 83 | 162 | 73 | 65 | 11 | 3 | 80 | 83 | 172 | 90 | 80 | 19 | 4 | 100 | 102 | 207 | 108 | 102 | 26 | 5 | 125 | 110 | 252 | 136 | 127 | 51 | 6 | 150 | 150 | 280 | 162 | 150 | 68 | 8 | 200 | 206 | 350 | 212 | 200 | 130 | 10 | 250 | 248 | 433 | 266 | 254 | 210 | 12 | 300 | 305 | 518 | 312 | 305 | 384 | 14 | 350 | 356 | 576 | 355 | 337 | 550 | 16 | 400 | 384 | 639 | 400 | 387 | 635 |
主要外形尺寸2500LB (ANSI 美标) 压力等级 Pressure rating | 口径 DN | 尺寸(mm) Dimension | 重量 (kg) Weight | NPS | DN | L | D | D3 | D2 | Class 2500 PN42.0MPa | 2 | 50 | 70 | 143 | 48 | 42 | 10 | 2 1/2 | 65 | 83 | 166 | 58 | 58 | 18 | 3 | 80 | 86 | 194 | 68 | 68 | 26 | 4 | 100 | 105 | 232 | 94 | 94 | 40 | 5 | 125 | 110 | 277 | 106 | 106 | 59 | 6 | 150 | 159 | 315 | 162 | 162 | 90 | 8 | 200 | 206 | 385 | 186 | 186 | 150 | 10 | 250 | 254 | 474 | 232 | 232 | 240 | 12 | 300 | 305 | 547 | 272 | 272 | 440 |
四、H76W不锈钢对夹式蝶形止回阀技术规范使用注意事项
安装方向:按箭头指示方向安装,确保阀门正常工作。 清洁阀门:安装前检查阀门内是否有杂质,确保阀门清洁。 避免受压:安装管道中不要让止回阀承受重物或受到其他物体的压力。 安装位置:在泵出口安装时,应离泵远一点,以保证止回阀的正常功能。
五、H76W不锈钢对夹式蝶形止回阀技术规范应用领域
H76W-16P不锈钢止回阀广泛应用于以下领域: 六、H76W不锈钢对夹式蝶形止回阀技术规范总结
H76W-16P不锈钢止回阀以其的性能、紧凑的结构和广泛的应用领域,成为流量控制系统中的一部分。无论是工业、环保还是水处理领域,H76W-16P都能提供可靠的解决方案。在使用过程中,注意安装方向、保持阀门清洁、避免受压以及正确选择安装位置,将有助于提高阀门的可靠性和使用寿命。 希望本文能帮助您更好地了解H76W-16P不锈钢止回阀,并在实际应用中发挥其最大效用。如有任何疑问或需求,请随时联系我们。 不锈钢蝶式对夹 H76W 弹簧止回阀,是一种专为食品、制药、生物工程、纯净水系统等高卫生等级管路设计的单向阀。其核心价值可以概括为六个字:快关、零回流、低水锤,非常适合对介质洁净度和系统稳定性要求严格的工况。 在结构设计上,H76W 采用双瓣对夹结构 + 内置扭簧。阀瓣开启和关闭行程仅为传统旋启式止回阀的 1/3,关闭时间可控制在 0.2 秒以内,能够在介质流速下降的瞬间迅速关断,有效抑制倒流现象,水锤压力峰值可降低 60% 以上,对卫生管路和下游设备起到良好保护作用。 在安装与空间适应性方面,H76W 的优势同样明显。其结构长度仅为法兰式单瓣止回阀的 1/4~1/6,重量约为 1/5~1/10,可实现水平或垂直任意方向安装,对空间受限、管线密集的卫生级配管系统尤为友好。 从卫生与可靠性角度看,H76W 对夹蝶式止回阀整体无外露螺栓结构,避免“脏螺母"成为污染源,更符合 CIP / SIP 清洗要求。内置弹簧通常选用 17-7PH 或 Inconel X750 材质,即使在连续 10⁷ 次工作循环后,仍可保持约 95% 的弹性负荷,确保长期稳定运行。H76W 卫生级对夹蝶式止回阀,兼顾了快速响应、低水锤与高洁净度,是食品、制药及高标准用水系统中性价比的止回阀解决方案。 |
