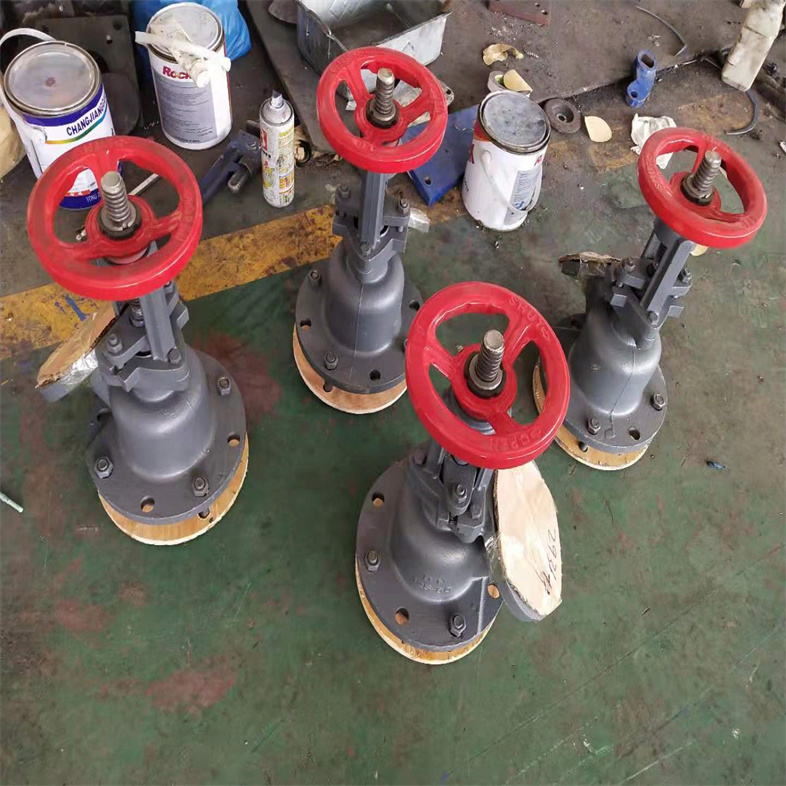

HG5-16-79搪玻璃放料阀内衬搪磁玻璃是含高硅量的玻璃质釉，通过900℃左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀性能，能防止介质与金属离子取代作用而影响污染制品，并且表面光洁、耐磨、有一定的热稳定性。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。釜底放料阀的原理主要基于阀瓣（或称为柱塞）的上下运动来控制流体的通断。放料阀(Discharge Valve）主要用于反应釜，储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在器出口的残留现象. 放料阀根据实际情况的需要，放料结构设计为提升和下降两种工作方式。

一、HG5-16-79内衬搪磁玻璃放料阀技术规范定义与功能

放料阀是安装在反应釜、储罐等容器底部的专用阀门，核心功能包括：

密闭排放：控制化学液体在密闭环境中反应，反应结束后精准排放料液。

无死区设计：阀瓣与容器底部吻合，消除介质残留，避免污染或反应不。

适应多工况：可处理腐蚀性介质（如酸碱液）、含颗粒浆料或高粘度物料。

二、HG5-16-79内衬搪磁玻璃放料阀技术规范结构与分类

1. 结构组成

核心部件：阀体、阀瓣（启闭件）、密封圈、执行机构（手动/气动/电动）。

特殊设计：

平底型阀体：防止物料沉积。

耐冲刷密封圈：表面硬度达HRC56-62，耐磨损、耐腐蚀。

2. 分类方式

按结构：

上展式：阀瓣上升开启，需克服介质压力，关闭力矩大。

下展式：阀瓣下降开启，与介质作用力同向，操作更省力。

柱塞式/球阀式：适用于特定工况（如高频启闭或粘稠物料）。

按驱动方式：手动、气动（弹簧复位/双作用）、电动、液动。

按材质：不锈钢（通用介质）、搪玻璃（耐强酸碱）、合金钢（耐磨矿浆）。

三、HG5-16-79内衬搪磁玻璃放料阀技术规范工作原理

介质流向控制：通过阀瓣位置切换流向（如三通放料阀可分流物料）。

操作逻辑：

上展式：开启时阀瓣提升，关闭时需外力压紧。

下展式：开启时阀瓣下降，利用介质压力辅助密封。

四、HG5-16-79内衬搪磁玻璃放料阀技术规范应用领域

化工行业：排放酸碱液、浆料（搪玻璃阀耐腐蚀性强）。

制药与食品：无菌卸料，符合GMP/FDA标准（卫生级设计）。

环保领域：污水处理污泥排放，耐颗粒磨损设计延长寿命。

矿业与冶金：矿浆、粉末输送控制（耐磨材质）。

能源与石化：油品、气体排放，耐高温高压（特殊材质）。

五、HG5-16-79内衬搪磁玻璃放料阀技术规范优缺点分析

优点

密封性强：线密封结构，防止结疤和泄漏。

耐腐蚀/耐磨：搪玻璃、陶瓷材质适应恶劣工况。

操作灵活：支持手动、气动、电动等多种驱动方式。

易维护：密封圈可快速更换，阀瓣装配简单。

缺点

耐压有限：通常≤0.6MPa，高压工况需特殊设计。

耐温限制：搪玻璃阀≤240℃，耐温急变≤120℃。

成本较高：特殊材质或智能驱动版本价格较高。

六、HG5-16-79内衬搪磁玻璃放料阀技术规范市场现状与趋势

市场规模：2025年中国排气放料阀市场预计达350亿元（2020-2025年CAGR约7%）。

驱动因素：

化工/石油行业需求占比超60%。

环保政策推动技术升级（如耐腐蚀、低泄漏设计）。

技术趋势：

智能化：远程监控、自动调节（如智能排气放料阀）。

小型化/高效化：适应紧凑型设备需求。

以下是其工作原理的详细描述：

1. 结构组成：进口釜底放料阀主要由阀体、阀瓣（柱塞）、密封圈、阀杆、支架、阀压盖等部分组成。这些部件协同工作，确保阀门能够稳定、可靠地运行。

2. 工作原理：

• 下展式放料阀：当需要开启阀门时，操作手轮或电动装置使阀瓣（柱塞）下降。由于阀瓣下降的工作方式，物料在动态下出料，从而确保放料效果好且锅底不积料。这种设计使得物料能够顺利地从容器底部排出，同时避免了对搅拌器等设备的干扰。

• 上展式放料阀：与下展式相反，上展式放料阀在开启时阀瓣向上运动。虽然这种阀门在开启时需要克服介质的作用力，但其结构和工作原理仍然基于阀瓣的上下运动。

1. 密封性能：阀体内腔装有耐冲刷、耐腐蚀的密封圈，以保护阀体在开启和关闭过程中不被介质冲刷和腐蚀。同时，阀瓣密封面根据需要堆焊有硬质合金，并采用线密封结构，以确保密封的可靠性和防止结疤。

2. 操作方式：进口釜底放料阀的操作方式可以是手动的，也可以是电动的。手动操作通常通过旋转手轮来实现阀瓣的上下运动，而电动操作则通过电动装置驱动阀杆进行阀瓣的升降。

3. 安装和应用：进口釜底放料阀通常被安装在反应釜、储罐等设备的底部，用于控制物料的排放。其优点包括操作灵活、密封性好、耐腐蚀性强等，特别适用于需要频繁排放物料且对密封性能要求较高的场合。

总之，进口釜底放料阀通过阀瓣的上下运动来实现流体的通断控制，具有操作灵活、密封性好、耐腐蚀性强等优点，是化工、石油、制药等行业中常用的阀门之一。

HG5-16-79内衬搪磁玻璃放料阀技术规范性能特点

1、具有光滑的表面。不易粘结物料、易清洗。
2、能耐一般无机酸、有机酸弱碱液（P≤60℃ PH≤12）以及有机剂介质。
3、耐热性，允许在-30℃至+240℃间使用（耐温急变小于120℃）。
4、绝缘性：玻璃料有良好的绝缘性，厚1mm的玻璃在2000伏的高压下不会被击穿而导电。
5、耐冲击性：耐冲击性能较小为2500克/厘米，因而使用时应避免硬物冲击。

HG5-16-79内衬搪磁玻璃放料阀技术规范工作原理

HG5-16-79搪玻璃放料阀可分上展或下展式放料，上展式的手轮往右边转为关，往左边转为开，下展式的手轮往右边转为开，往左边转为关闭，阀体为V型，并提供提升和下降两种工作方式的阀瓣。

HG5-16-79内衬搪磁玻璃放料阀技术规范适用范围

外形结构图

HG5-16-79内衬搪磁玻璃放料阀技术规范主要外形尺寸（上展式）

外形结构图

HG5-16-79内衬搪磁玻璃放料阀技术规范主要外形尺寸（下展式）

HG5-16-79内衬搪磁玻璃放料阀技术规范安装使用注意事项

1、凡与瓷面接触的地方必须用石棉或四氟片等软垫。使用工具不能与瓷面冲击或摩擦，更不能用金属工具铲打。
2、在紧固螺丝时四周以等力上紧，防止瓷面受力不匀而裂瓷。放料阀丝杆要经常保持润滑、防止生锈。
3、流经介质只能是液态，不得有硬颗粒混入液体内，防止瓷面起毛或堵塞，以及开启失灵等等。
4、在安装时应注意各部的螺丝受力是否平衡、升降（活动）是否灵活。
5、在搪瓷面的各部密封件应保持中心位置。压力均匀，以防泄漏。
6、使用时如发现有漏，应立即检查密封装置是否确当、不能用铁棍、杆把手轮硬扳紧，以免损坏零件。
7、出料当受阻塞时，可以使用金属杆或硬性工具疏通，不得使用金属杆或硬性工具。
8、应尽量避免酸碱介质交替使用（除中和反应介质），以免缩短寿命。
9、根据介质性能及使用期，应经常检查阀体颈部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。
10、若发现瓷面有损坏时应立即停用。可用专门涂料修补患处，或委托有关生产单位重新现做搪瓷。

七、HG5-16-79内衬搪磁玻璃放料阀技术规范安装与维护

安装要点

水平安装：保持阀门全开位，避免介质残留。

密封检查：注润滑脂验证密封性，防止焊接高温损伤。

防护措施：吊装时避免阀杆或执行器受力。

维护建议

定期检查：阀瓣、密封件磨损情况，及时更换。

清洁保养：清除阀体内部污垢，防止堵塞。

润滑管理：操作前后补入润滑脂，排空阀腔积水。

八、HG5-16-79内衬搪磁玻璃放料阀技术规范定制化解决方案

针对特定需求，放料阀可提供以下定制选项：

耐磨耐腐蚀材质：陶瓷、合金钢应对矿浆或化工介质。

防卡滞设计：振动辅助或锥形结构，解决粘稠物料堵塞。

温控功能：集成加热/冷却系统，维持物料流动性（如塑料加工）。

卫生级设计：无缝隙、易清洗，符合食品/医药标准。

快开快关：紧急停机或物料切换场景，减少浪费。

总结：放料阀作为容器底部排放的关键设备，其设计需兼顾密封性、耐腐蚀性和操作便捷性。随着工业自动化和环保要求的提升，智能放料阀和定制化解决方案将成为市场主流。用户在选型时应根据介质特性、工况条件及维护需求综合评估，以确保设备性能与生产安全。
