Y42X直接作用式薄膜弹簧非腐蚀性液体减压阀技术规范 Y42X弹簧薄膜式减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。 本产品调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。弹簧薄膜式减压阀是依靠弹性薄膜感知出口压力变化,通过弹簧力与介质压力的平衡自动调节开度,将进口高压流体稳定减压至设定出口压力的阀门,核心用于低压、常温的气体或液体管路,实现压力稳定控制。 Y42X直接作用式薄膜弹簧非腐蚀性液体减压阀技术规范
1、核心结构与工作原理 • 结构组成:主要由阀体、阀座、阀瓣(阀芯)、弹性薄膜(核心敏感元件,多为丁腈橡胶、氟橡胶材质)、调节弹簧(提供基准压力)、调节螺母(设定出口压力)及阀盖组成。 2、工作原理: • 压力设定:通过调节螺母压缩调节弹簧,设定所需的出口压力(弹簧预紧力决定目标压力)。 • 压力平衡:出口介质压力通过阀后通道作用在弹性薄膜下方,与薄膜上方的弹簧力形成平衡,此时阀瓣保持固定开度,出口压力稳定。 • 压力调节:若出口压力升高,薄膜下方压力大于弹簧力,推动薄膜上移,带动阀瓣向关闭方向移动,减小阀口开度,介质流量减少,出口压力回落至设定值;若出口压力降低,弹簧力大于薄膜下方压力,薄膜下移,阀瓣向打开方向移动,增大阀口开度,介质流量增加,出口压力回升至设定值。 3、关键特点 • 调压精度高:弹性薄膜灵敏度高,能精准感知微小压力变化,出口压力波动范围小(通常±5%以内),适合对压力稳定性要求高的场景(如仪表管路、民用燃气)。 • 结构简单可靠:无复杂运动部件(如活塞),磨损小、故障率低,维护方便,尤其适合低压(常规出口压力≤1.6MPa)、常温(-20℃~120℃)工况。 • 密封性能好:阀瓣与阀座多采用软密封(如橡胶、PTFE),配合薄膜的柔性密封,泄漏量极小,适合气体或洁净液体(如压缩空气、自来水、燃气)。 • 适配介质广:薄膜材质可根据介质特性选择(如氟橡胶适配腐蚀性液体,丁腈橡胶适配油类),但受薄膜耐温耐压限制,不适合高温(>150℃)、高压(>4.0MPa)或含固体颗粒的介质。 4、主要类型 • 直接作用式:仅依靠薄膜和弹簧实现压力调节,结构,适用于流量小、压力波动小的管路(如减压阀、小型仪表气路)。 • 先导式:增加“先导阀”(小型弹簧薄膜阀),先通过先导阀稳定控制“中间压力”,在驱动主阀薄膜调节,适配大流量、进口压力波动大的场景(如工业压缩空气主管、大型供水系统)。 5、应用领域 主要用于低压、常温、洁净介质的压力稳定控制,典型场景包括: • 民用领域:家用天然气减压阀(将市政管网高压燃气减压至灶具适用压力)、自来水入户减压阀(防止水压过高损坏家电)。 • 工业领域:仪表气路(为压力表、流量计等设备提供稳定低压气源)、纺织厂压缩空气管路(为气动工具提供稳定压力)、食品饮料行业(洁净水、蒸汽冷凝水的压力调节)。 • 商用领域:中央空调水系统、酒店/商场的燃气供应管路。 6、典型性能参数 • 工作压力:进口压力通常≤10MPa,出口压力可在0.02MPa~4.0MPa范围内调节(具体取决于型号)。 • 使用温度:常规-20℃~120℃,特殊高温薄膜材质(如硅橡胶)可至150℃,低温材质可至-40℃。 • 泄漏等级:符合GB/T 13927或API 598标准,软密封结构通常为VI级(近零泄漏)。 • 阀体材质:主流为灰铸铁、球墨铸铁(适用于水、燃气),不锈钢(304、316L,适用于腐蚀性介质或洁净环境)。 • 连接方式:小口径(DN15-DN50)多为螺纹连接,大口径(DN65以上)多为法兰连接。
Y42X直接作用式薄膜弹簧非腐蚀性液体减压阀技术规范性能规范 | 公称压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 壳化试验压力(Mpa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 | | 密封试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 最高进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 出口压力范围(Mpa) | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 | | 压力特性偏差(Mpa)△P2P | GB12246-1989 | | 流量特性偏差(Mpa)△P2G | GB12246-1989 | | 最小压差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 | | 渗漏量 | GB12245-1989 | | 标准 | 其他非标定制 | 减压阀流量系数(Cv) | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | | Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 | 主要零件材料 | 零件名称 | 零件材料 | | 阀体阀盖底盖 | WCB | | 阀座 | 2Cr13 | | 阀瓣 | 2Cr13 | | 阀杆 | 2Cr13 | | 缸套 | 2Cr13/25(镀硬铬) | | 活塞 | 2Cr13 | | O型圈 | 丁腈橡胶 | | 密封圈 | 丁腈橡胶 | | 膜片 | 夹织物丁腈橡胶 | | 调节弹簧 | 60Si2Mn | 外形结构图
Y42X直接作用式薄膜弹簧非腐蚀性液体减压阀技术规范主要外形尺寸 | 公称通径DN | 外形尺寸 | | L | H | Hl | | 15 | 160 | 225 | 90 | | 20 | 160 | 265 | 98 | | 25 | 180 | 265 | 110 | | 32 | 200 | 265 | 110 | | 40 | 220 | 320 | 125 | | 50 | 250 | 320 | 125 | | 65 | 280 | 325 | 130 | | 80 | 310 | 385 | 160 | | 100 | 350 | 385 | 170 | | 125 | 400 | 430 | 200 | | 150 | 450 | 430 | 210 | | 200 | 500 | 560 | 240 | | 250 | 650 | 690 | 290 | | 300 | 800 | 800 | 335 | | 350 | 850 | 880 | 375 | | 400 | 900 | 980 | 405 | | 450 | 900 | 1100 | 455 | | 500 | 950 | 1130 | 465 | 安装说明①为了操作和维护方便,该减压阀一般直立安装在水平管道上,横向安装须特别说明。 ②安装时应注意使管路中介质的流向与减压阀休上所示箭头的方向一致。 ③为了防止减压阀后压力超压,应在离阀出口不少于4M处安装一个安全阀。 阀门安装的质量直接影响着阀门的使用,在安装过程中必须严格遵守相关注意事项,以下是对阀门安装注意事项的详细归纳:
一、Y42X直接作用式薄膜弹簧非腐蚀性液体减压阀技术规范阀门检查与准备 1.核对阀门型号与规格:仔细检查核对阀门型号、规格是否符合图纸要求,确保阀门可以在所要求的条件下应用。 2.检查阀门状态: -
检查阀杆和阀瓣开启是否灵活,有无卡住和歪斜现象。 -
检查阀门有无损坏,螺纹阀门的螺纹是否端正和完整无缺。 -
检查阀座与阀体的结合是否牢固,阀瓣与阀座、阀盖和阀体,阀杆与阀瓣的联结。 -
检查阀门垫料、填料及紧固件(螺栓)是否适合于工作介质性质的要求。 -
对陈旧的或搁置较久的减压阀应拆卸,灰尘、砂粒等杂物须用水清洗干净。 -
清除通口封盖,检查密封程度,阀瓣必须关闭严密。 3.强度试验与严密性试验:
二、Y42X直接作用式薄膜弹簧非腐蚀性液体减压阀技术规范阀门安装位置与方向 1.安装位置: -
阀门安装的位置不应妨碍设备、管道及阀体本身的操作、拆装和检修,同时要考虑到组装外形的美观。 -
阀门应安装在操作、维护和检修的地方,严禁埋于地下。直埋和地沟内管道上的阀门,应设检查井室,以便于阀门的启闭和调节。 -
阀门手轮与胸口齐平(一般距操作地坪1.2米),便于启闭阀门。 -
落地阀门手轮要朝上,不要倾斜,以免操作别扭。靠墙或设备的阀门,也要留出操作人员站立余地。 -
在水泵、换热器等设备上安装较重的阀门时,应设阀门支架。在操作频繁且又安装在距操作面1.8m以上的阀门时,应设固定的操作平台。 2.安装方向: -
阀门的阀体上有箭头标志的,箭头的指向即为介质的流动方向。安装阀门时,应注意使箭头指向与管道内介质流向相同。 -
闸阀不要倒装(即手轮向下),否则容易造成启闭卡阻,且会使介质长期留存在阀盖空间,容易腐蚀阀杆。 -
截止阀的阀腔左右不对称,流体要让其由下而上通过阀口,这样流体阻力小,开启省力,关闭后介质不压填料,便于检修。 -
升降式止回阀安装时要保证其阀瓣垂直,以便升降灵活。旋启式止回阀安装时要保证其销轴水平,以便旋启灵活。 -
减压阀要直立安装在水平管道上,各个方向都不要倾斜。
三、Y42X直接作用式薄膜弹簧非腐蚀性液体减压阀技术规范阀门安装细节与要求 1.法兰阀门安装: 2.螺纹阀门安装: -
安装螺纹阀门时,为便于拆卸,一个螺纹阀门应配用一个活接。活接的设置应考虑检修的方便,通常是水流先经阀门后流经活接。 -
应保证螺纹完整无损,并在螺纹上缠麻、抹铅油或缠上聚四氟乙烯生料带。 -
旋扣时,需用扳手卡住拧入管子一端的六角阀体。 -
对靠墙较近的螺纹阀门,安装时常需要卸去阀杆阀瓣和手轮,才能拧转。在拆卸时应在拧动手轮使阀门保持开启状态后,再进行拆卸。 3.阀门保护: -
阀门起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在法兰上。 -
对于阀门所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。 -
须与管子焊接的阀门,应先点焊,再将关闭件全开,然后焊死。 -
有些阀门还须有外部保护,如保温和保冷,具体要根据生产要求而定。 -
不经常启闭的阀门,应该经常检查阀杆螺纹润滑情况,定期添加润滑剂,以防螺纹咬死。 -
室外阀门要对阀杆加保护套,以防雪、雨及尘土对阀杆造成腐蚀,影响阀门正常启闭。 4.其他注意事项: -

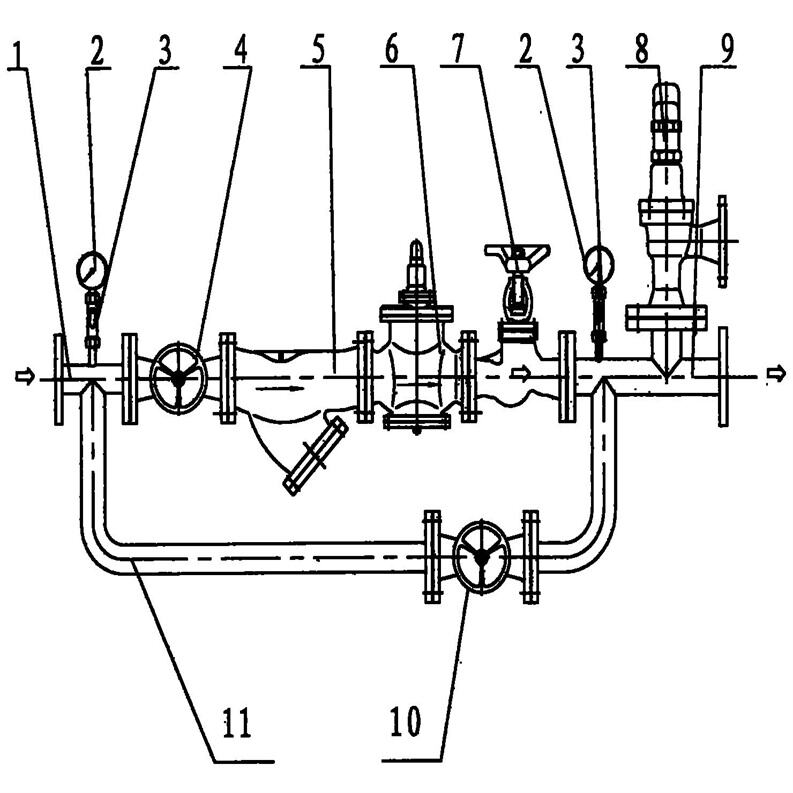

安装减压阀组时,应用型钢分别在两个控制阀(常用于截止阀)的外侧载入墙内,构成托架,旁通管也卡在托架上,找平找正。 -
减压阀后的管道直径应比阀前进口管径大2#~3#,并装上旁通管以便检修。 -
安装蒸汽疏水阀时,前后都要设置截断阀(截止阀),疏水阀与前截断阀间应设置过滤器,以防止凝结水中的污垢堵塞疏水阀。 -
疏水阀与后截断阀间应设检查管,用于检查疏水阀工作是否正常。 -
安装安全阀时,必须对产品进行认真地检查,验明是否有合格证及产品说明书,以明确出厂时的定压情况。 -
安全阀应尽可能布置在平台附近,以便检查和维修。 -
安全阀应垂直安装,使介质从下向上流出,并要检查阀杆的垂直度。 Y42X直接作用式薄膜弹簧非腐蚀性液体减压阀技术规范
综上所述,阀门安装是一个复杂而精细的过程,需要严格按照相关规定和操作步骤进行。在安装过程中,应充分考虑阀门的特性、使用要求以及安全因素,确保阀门能够正常、稳定地运行。 减压阀正确安装方法需遵循方向标识安装、检查管道密封与清洁、安装后调试测试等要点,确保压力调节稳定与系统安全,为管道系统提供可靠压力控制,避免超压风险,保障设备与系统运行安全。 在准备安装减压阀时,首先要仔细核对减压阀的型号、规格是否与管道系统需求匹配,确认其适用性;接着检查安装管道的清洁度与密封性,清除管道内杂质,避免安装后出现堵塞或泄漏问题;还要准备好扳手、密封垫片等工具,以及合适的密封材料,为后续安装工作做好充分准备,这些细致的准备工作能为整个安装过程奠定坚实基础,让后续操作更加顺利。 当开始实际安装时,要仔细查看减压阀上的箭头标识,确保其安装方向与管道内流体流动方向一致,这是保障减压阀正常工作的关键细节;随后使用合适的工具将减压阀与管道连接,正确使用密封垫片,确保连接处无泄漏风险;安装完成后,用螺栓等固定装置将减压阀稳固在安装位置,保证其在运行中不会出现松动或移位,这些安装过程中的操作细节直接关系到减压阀后续的运行效果与安全性。 安装完成后,需要进行调试与测试环节,首先打开系统阀门,观察减压阀是否有异常噪音或振动,检查压力表显示是否在合理范围内;然后逐步调节减压阀的调节螺丝,使其输出压力符合系统需求,同时监测系统各处压力变化,确保减压阀能有效调节压力;在调试过程中,注意观察减压阀的密封性能,检查连接处是否有泄漏情况,确保整个系统运行稳定,这些调试步骤能保障减压阀安装后能正常发挥作用,为系统提供稳定压力。 减压阀安装完成后,需要定期进行维护与检查,定期检查减压阀的运行状态,查看是否有异常情况,同时清洁减压阀表面及周围环境,保持其良好的散热与清洁状态;对减压阀进行定期保养,如更换密封件、润滑关键部件等,延长其使用寿命;做好安装与维护的记录,记录每次检查、调试、维护的时间与情况,为后续维护提供参考,这些维护工作能保障减压阀长期稳定运行,持续发挥其压力调节功能。 正确安装减压阀不仅能保障设备运行安全,还能从源头上减少因压力异常带来的潜在风险,为生活和工作环境创造更稳定、安全的条件,有助于维护身心健康,让人们在舒适安全的空间中更好地放松与生活。 |
