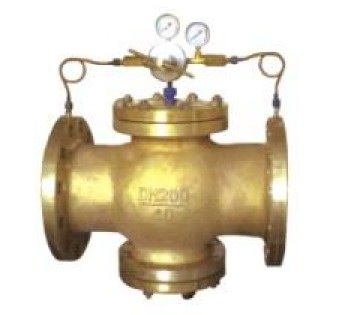

【YK43F气体可调式减压阀】作用 【气体减压阀】属于先导活塞式减压阀。先导活塞式减压阀本产品主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。【气体减压阀】由主阀和导阀两部分组成.主阀主要由阀座/主阀盘/活塞/弹簧等零件组成。导阀主要由阀座/阀瓣/膜片/弹簧/调节弹簧等零件组成。【气体减压阀】通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。【气体减压阀】主要用于气体管路，如空气/氮气/氧气/氢气/液化气/天然气等气体。本系列减压阀属于先导活塞式减压阀。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。气体减压阀主要用于气体管路，如空气减压阀、氮气减压阀、氧气减压阀、氢气减压阀、液化气减压阀、天然气减压阀等气体返回主页⇑ 【YK43F气体可调式减压阀】主要技术参数和性能指标 | 公称压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 壳体试验压力（Mpa）* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 | | 密封试验压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 高进口压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 出口压力范围（Mpa） | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 | | 压力特性偏差（Mpa）△P2P | GB12246-1989 | | 流量特性偏差（Mpa）P2G | GB12246-1989 | | 小压差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 | | 渗漏量 | X/F（聚四氟乙稀/橡胶）：O Y（硬密封）：GB12245-1989 | *：壳体试验不包括膜片、顶盖返回主页⇑ 【YK43F气体可调式减压阀】流量系数（Cv） | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | | Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 | 返回主页⇑ 【YK43F气体可调式减压阀】主要零件材料 | 零件名称 | 零件材料 | | 阀体阀盖底盖 | WCB/FCB* | | 阀座阀盘 | 2Cr13/304* | | 缸套 | 2Cr13/25（镀硬铬）/304* | | 活塞 | 2Cr13/铜合金/铜合金* | | 活塞环 | 合金铸铁/对位聚苯* | | 导阀座导阀杆 | 2Cr13/304* | | 膜片 | 1Cr18Ni9Ti | | 主阀导阀弹簧 | 50CrVA | | 调节弹簧 | 60Si2Mn | | 密封垫（X/F型号） | 橡胶/聚四氟乙稀 | | 导阀体导阀盖 | 25/304* | 返回主页⇑ 【YK43F气体可调式减压阀】外形尺寸（PN1.6-4.0） | 公称通径DN | 外形尺寸 | | L | H | Hl | | 1.6/2.5MPa | 4.0MPa | | 15 | 160 | 180 | 290 | 90 | | 20 | 160 | 180 | 300 | 98 | | 25 | 180 | 200 | 300 | 110 | | 32 | 200 | 220 | 300 | 110 | | 40 | 220 | 240 | 320 | 125 | | 50 | 250 | 270 | 320 | 125 | | 65 | 280 | 300 | 325 | 130 | | 80 | 310 | 330 | 365 | 160 | | 100 | 350 | 380 | 365 | 170 | | 125 | 400 | 450 | 475 | 200 | | 150 | 450 | 500 | 475 | 210 | | 200 | 500 | 550 | 515 | 240 | | 250 | 650 | 560 | 290 | | 300 | 800 | 705 | 335 | | 350 | 850 | 745 | 375 | | 400 | 900 | 780 | 405 | | 450 | 900 | 730 | 455 | | 500 | 950 | 835 | 465 | 返回主页⇑ 【YK43F气体可调式减压阀】外形尺寸（PN6.4-16.0） | 公称通径DN | 外形尺寸 | | L | H | Hl | | 6.4MPa | 10.0/16.0MPa | | 15 | 180 | 180 | 300 | 100 | | 20 | 180 | 200 | 310 | 105 | | 25 | 200 | 220 | 31 | 120 | | 32 | 220 | 230 | 310 | 120 | | 40 | 240 | 240 | 335 | 135 | | 50 | 270 | 300 | 335 | 135 | | 65 | 300 | 340 | 340 | 140 | | 80 | 330 | 360 | 380 | 170 | | 100 | 380 | 380 | 185 | | 125 | 450 | 490 | 215 | | 150 | 500 | 490 | 225 | | 200 | 550 | 535 | 260 | | 250 | 650 | 580 | 310 | | 300 | 800 | 725 | 355 | | 350 | 850 | 765 | 395 | | 400 | 900 | 800 | 435 | | 500 | 950 | 855 | 495 | 返回主页⇑【YK43F气体可调式减压阀】订货须知：一、①【气体减压阀】产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的【气体减压阀】型号，请【气体减压阀】型号直接向我司销售部订购。
|
