ZZYVP型指挥器操作自力式压力调节氮封阀故障解决办法
ZZYVP型指挥器操作自力式压力调节阀（氮封阀），是一种无须外来能源，利用被调介质自身的压力变化达到自动调节和稳定阀后压力为设定值的节能型压力调节阀。该阀压力设定在指挥器上实现，方便、快捷，压力设定值在运行中也可随意调整；控制精度高，可比一般ZZY型直接操作自力式压力调节阀高一倍，适合于控制精度要求高的场合。它广泛应用于化工、石油、冶金、电力、轻纺等工业部门中用作生产过程的自动调节。
■ZZYVP型指挥器操作自力式压力调节氮封阀故障解决办法结构与原理

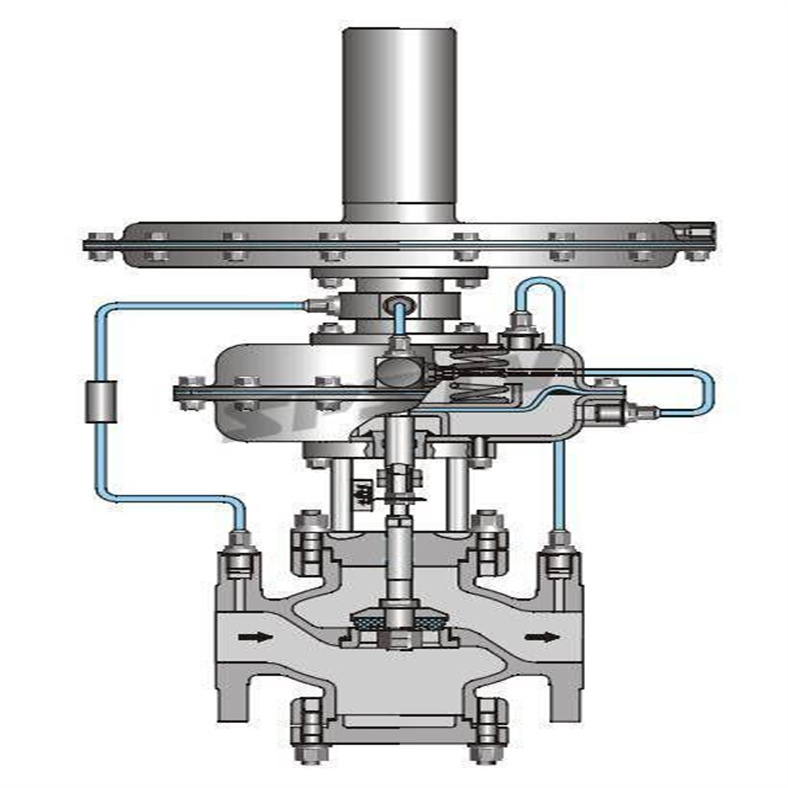

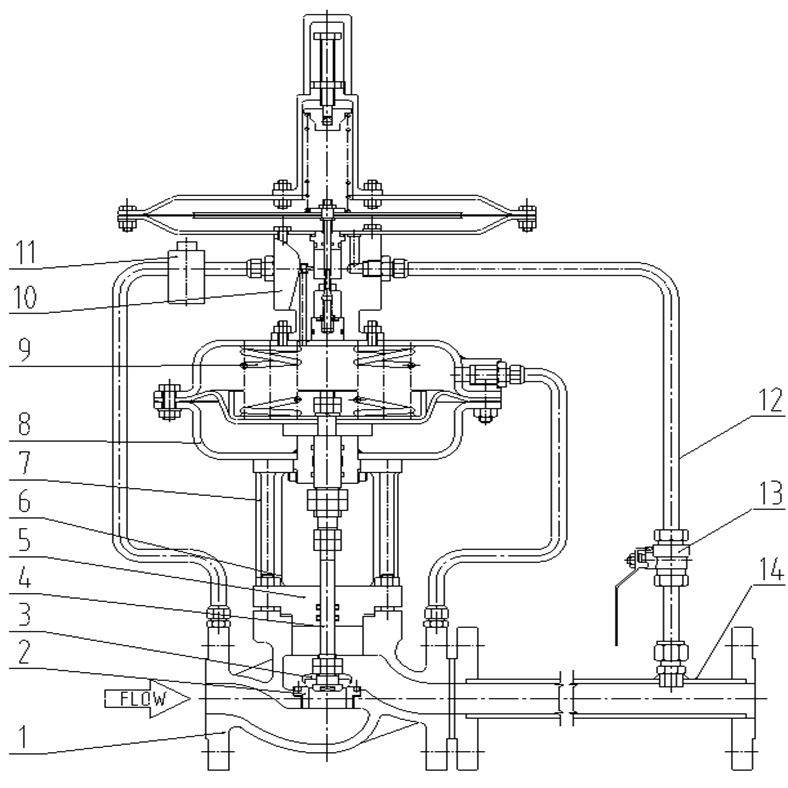

ZZYVP型指挥器操作自力式压力调节阀是由指挥器、调节阀、执行机构和阀后接管四部分组成。（见图一）工作原理：介质以所示箭头方向进入阀体，一路经过滤减压器减压后的压力被引入指挥器；另一路通过阀芯、阀座，节流后的压力流向阀后，并通过导压管引入指挥器执行机构。当阀后压力高于设定压力时，其压力作用在指挥器薄膜有效面上产生一个推力带动指挥器阀芯关闭，切断引入主阀执行机构膜室中的压力，使主阀阀芯关闭，阀后压力随之降低。当阀后压力低于设定值时，由于指挥器主弹簧的反作用力打开指挥器阀芯，阀前压力又被引入主阀执行机构膜室产生推力，使主阀阀芯打开，阀后压力随之升高。如此往复，保持阀后压力为设定值。
氮封装置（氮封阀）是由ZZDG型指挥器操作型自力式压力调节阀（这里简称供氮阀）和ZZDX型自力式微压调节阀（简称泄氮阀）及呼吸阀三大部份组成。当罐内压力升高超过设定值时，供氮阀关闭，泄氮阀打开（罐顶未设呼吸阀，或呼吸阀故障打不开），将罐内多余压力泄放。在储罐内压力降低时，泄氮阀处于关闭状态，供氮阀打开，向罐内注氮气。供氮阀阀前压力最好在1.0Mpa以下，现场压力较高时，可在供氮阀前安装一只ZZYP型自力式压力调节阀将压力减至1.0 Mpa以下，以提高可靠性和使用效果。
氮封装置（氮封阀）的供（泄）氮压力设定方便，可在连续生产的条件下进行。在设定压力范围内，如从100mm H20需调整到50mm H20，可通过调节供氮阀顶部的调节螺丝，改变弹簧的力，即可达到需要新设定的工艺值。泄氮阀的调整也是同理。呼吸阀设定值调整：在上述设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀的设定值应大于泄压设定置。
ZZYVP型指挥器操作自力式压力调节氮封阀故障解决办法
贮罐的氮封有两种形式均在正常运行，这两种形式的氮气的氮气来源压力均为氮气钢瓶来的氮气，氮气压力很高，但氮气管道较细，均没有减压阀，而直接进入自力式带指挥器型供氮阀，自力式带指挥器型供氮阀入口端压力一般要求保证在0.3到0.6MPa之间，入口压力低于0.3MPa会使供氮阀不起作用，贮罐的氮封压力很低，一般选型时会按照储罐的大小和每小时进出物料量来确定供氮阀和泄氮阀的管径（一般泄氮阀的管径要2倍于供氮阀的管径）对于贮槽的保护一种型式是通过与自力式氮封阀配套的安装在贮槽顶的氮封阀来控制的，该氮封阀也是由自力式调节阀厂家提供的，氮封阀的作用是配合自力式调节阀工作起到安全的作用，在压力过高时，如当贮罐的压力在+500pa时，虽然氮封阀停止进入氮气，但当贮罐继续进入物料时，贮罐的压力上升，则贮罐内的物料通过氮封阀排出气体，以维持贮罐内的气体的压力维持不超过+500pa，使贮槽不超压，当贮罐压力将低于供氮阀设定压力值时，供氮阀进入氮气以使贮罐压力不致过低。
还有一种形式则是氮封阀与带双水封的呼吸槽配套，贮罐压力也是控制±500pa，工作原理基本同上，当压力达到+500pa时，贮罐内的气体冲破呼吸槽的水封，保持了贮罐内的压力不超过+500pa，当贮罐内的压力过低时，一方面自力式调节阀动作补充氮气到贮罐，以维持氮气压力不致过低，万一自力式调节阀故障时，呼吸槽的另一个水封起了作用，外界气体冲破另一水封进入贮罐，以维持贮罐压力不致过低到 －500pa，避免了贮罐的吸瘪。上述的形式，即防止了贮罐的正压可能带来的超压现象，也避免了贮罐负压可能带来的贮罐吸瘪现象，确保了贮罐的安全。
ZZYVP型指挥器操作自力式压力调节氮封阀故障解决办法故障分析及处理

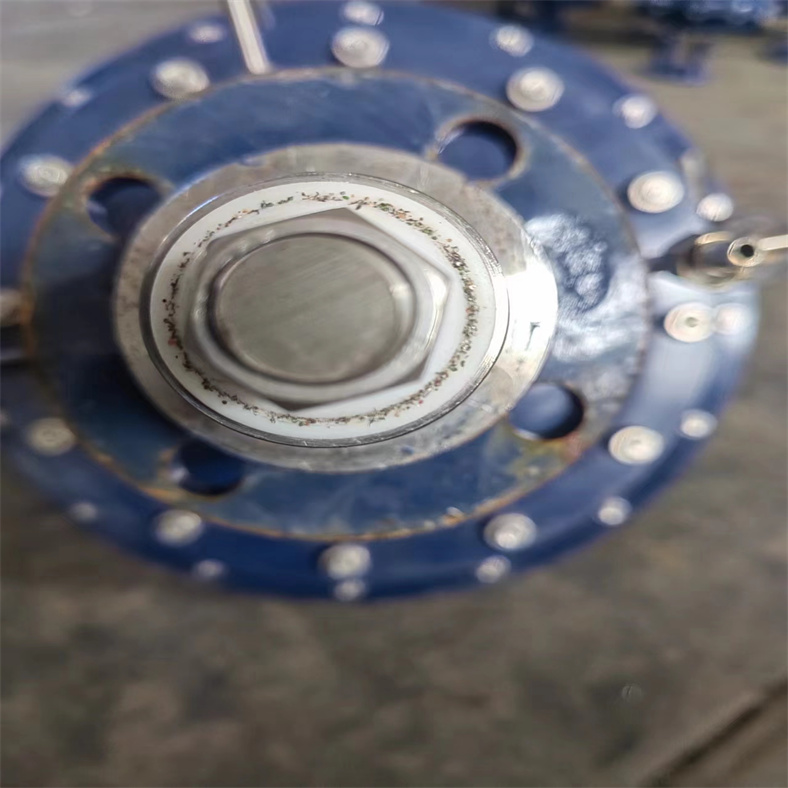

（1）某大芳烃装置开车初期，发现24台氮封阀工作都不正常。拆阀检查，发现氮封阀的气导阀、主阀和两个阀芯室内壁等沾了一层厚厚的污垢，经过擦拭，涂 润滑脂后能正常使用。在阀座处还发现了一些焊渣导致开车后管道内的铁锈、残存的杂物等被氮气吹到了氮封阀内，使主阀不能回到阀座上。
（2）导压管堵塞。如果导压管堵塞，氮封阀没有反馈信号，也会造成氮气不停地向罐内补充。
（3）弹簧弹力变小。如果气导阀、主阀和两个阀芯室不脏，而且导压管也未堵塞，应检查气导阀下面小弹簧的弹力，若弹力减小，会使氮封阀不停地补气。可以将弹簧拉长，增加其弹力。
（4）密封圈损坏。气导阀在工作过程中动作较频繁。使密封圈经常受到阀座的冲击，导致密封圈磨损或断裂，起不到密封作用，更换密封圈即可
（5）控制气入口与气导阀出口装反。这属于产品质量问题。结合氮封阀的工作原理图，即可作出判断。
ZZYVP型指挥器操作自力式压力调节氮封阀故障解决办法
| 序号 | 品 名 | 型 号 及 规 格 | 单位 | 数量 |
| 1 | 氮封阀 维修 | 氮封阀维修ZZYVP-II DN25 PN16 膜片，四氟阀座维修 阀杆阀芯更换 膜盖更换 上面拆卸，更换，重新打压检测调试 进口压力 0.3-0.6 MPA, 出口压力1 KPA 法兰连接 阀盖喷油漆 | 台 | 3 |
■主要参数及主要性能指标见表一 表一
| 20 | 25 | 40 | 50 | 80 | 100 | 150 | ||||||
阀座直径（mm） | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
额定流量系数Kv | 0.32 | 5 | 8 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | |
压力调节范围KPa | 0.1～0.5、0.4～5.0、4.0～12.0、 | ||||||||||||
公称压力PN（MPa） | 1.6 | ||||||||||||
被调介质温度（℃） | -5～+100 | ||||||||||||
流量特性 | 快开 | ||||||||||||
调节精度（%） | ≤±5 | ||||||||||||
执行机构有效面积（cm2） | 100 | 200 | 280 | 400 | |||||||||
信号接口 | 内螺纹M10×1 | M16X1 | |||||||||||
■压力调节范围见表二 表二
| 指挥器膜室 | 执行机构膜室 | 使用阀门口径（mm） |
0.1～0.5 | 1200 | 100 | 20～32 |
0.4～5.0 | 600 | ||
4.0～12.0 | 400 | ||
0.1～0.5 | 1200 | 200 | 40～50 |
0.4～5.0 | 600 | ||
4.0～12.0 | 400 | ||
0.1～0.5 | 1200 | 400 | 65～100 |
0.4～5.0 | 600 | ||
4.0～12.0 | 400 | ||
0.1～0.5 | 1200 | 600 | 125～150 |
0.4～5.0 | 600 | ||
4.0～12.0 | 400 |
■主要零件材料见表三 表三
| 材 料 |
气动薄膜式执行机构，指挥器 | 组合件 |
阀体，阀盖 | ZG230-450，ZG0Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti |
推杆，阀杆 | 2Cr13，1Cr18Ni9 |
阀座 | 1Cr18Ni9Ti |
阀芯（软密封）/填料 | 聚四氟乙烯 |
波纹膜片 | 丁腈橡胶夹增强涤纶织物 |
弹簧 | 1Cr18Ni9Ti、60Si2Mn |
■ZZYVP型指挥器操作自力式压力调节氮封阀故障解决办法外形尺寸见表四、图二 表四 单位：mm
| L | B | H1 | H | ||
A=1200 cm2 | A=600 cm2 | A=400 cm2 | ||||
压力调节范围（KPa） | ||||||
0.1～0.5 | 0.4～5.0 | 0.5～7 | ||||
20 | 150 | 383 | 53 | 605 | 554 | 554 |
25 | 160 | 58 | 605 | 554 | 554 | |
32 | 180 | 512 | 70 | 615 | 564 | 564 |
40 | 200 | 75 | 640 | 589 | 589 | |
50 | 230 | 603 | 83 | 655 | 604 | 604 |
65 | 290 | 862 | 93 | 722 | 671 | 671 |
80 | 310 | 100 | 738 | 687 | 687 | |
100 | 350 | 1023 | 110 | 755 | 704 | 704 |
125 | 400 | 1380 | 125 | 918 | 867 | 867 |
150 | 480 | 143 | 1.25 | 974 | 974 | |
注：1）标准法兰连接形式PN16为凸面，连接尺寸铸铁法兰按GB4216.5-84，铸钢法兰按GB9113-2000、JB/T-94，阀体法兰及法兰端面距也可按用户指定标准制造，如：ANSI，JIS，DIN等标准。
2）接管根据用户需要配置
■ZZYVP型指挥器操作自力式压力调节氮封阀故障解决办法产品重量见表五 表五 单位：Kg
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
A=400cm2 | 18 | 18 | 25 | 27 | 40 | 55 | 80 | 108 | 130 | 150 |
A=600 cm2 | 20 | 20 | 27 | 30 | 45 | 60 | 86 | 115 | 140 | 160 |
A=1200 cm2 | 22 | 22 | 30 | 34 | 50 | 66 | 92 | 120 | 150 | 170 |
■ZZYVP型指挥器操作自力式压力调节氮封阀故障解决办法安装、维护与调试
1、安装：
（1）检查整机零件是否缺损与松动，对使用有害人体健康的介质，必须进行强度、密封、泄漏与精度测试。
（2）在安装前，对管道进行清洗（否则由于焊渣等管道垃圾，损坏阀芯密封面，导致阀门不能正常工作），阀门入口处要有足够的直管段，并配有过滤器。阀体与管道的法兰连接，要注意同轴度。
（3）安装场地应考虑到人员与设备的安全，即便于操作，又有利于拆装与维修。
（4）阀门应正立垂直安装在水平管道上，导压管必须安装在距离阀出口至少六倍于公称通径的阀后管道上。阀自重较大与有振动的场合，要用支撑架，尽量避免水平安装。
（5）介质流动方向应与阀体上的箭头指向一致。因微压阀属于精密仪表，其中指挥器膜片直接承受介质压力，若阀门反装或管道有反冲压力，则指挥器膜片由于受压过高导致膜片损坏，阀门不能工作。阀门应在环境温度-25～+55℃场所使用。
（6）为使自控系统失灵或检修阀门时，仍能连续生产，应设置旁路阀。
2、ZZYVP型指挥器操作自力式压力调节氮封阀故障解决办法维护：
（1）清洗阀门：对清洗一般介质，只要用水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，在选用相应的清洗办法。
（2）阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。
（3）阀芯、阀座：二密封面有较小的锈斑与磨损，可用机械加工的方法进行修理，如损坏严重必须换新。但不管修理或更换后的硬密封面，都必须进行研磨。
（4）阀杆：表面损坏，必须换新。
（5）压缩弹簧：如有裂纹等影响强度的缺陷，必须换新。

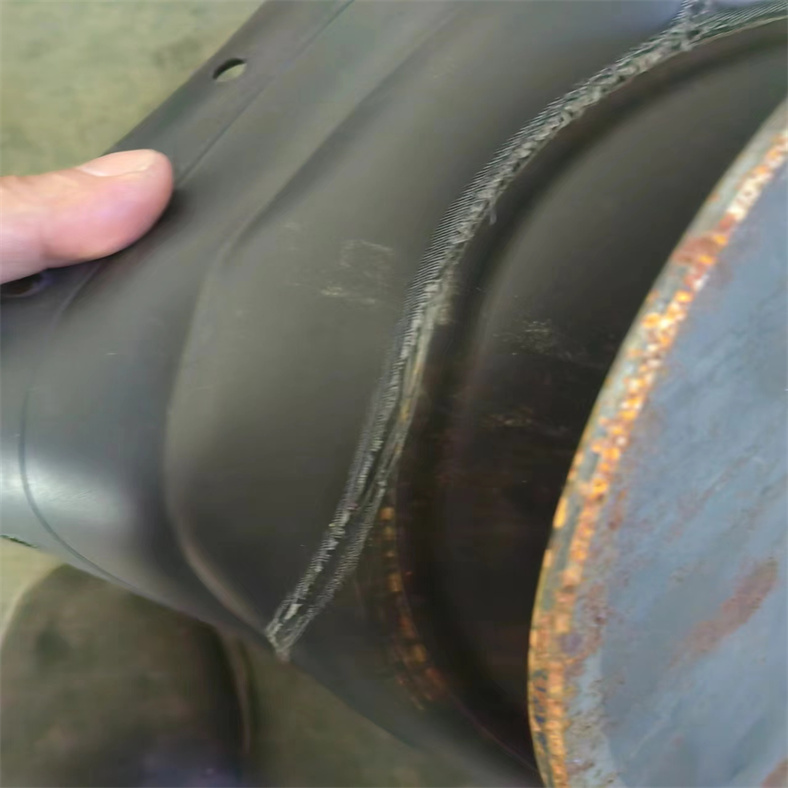

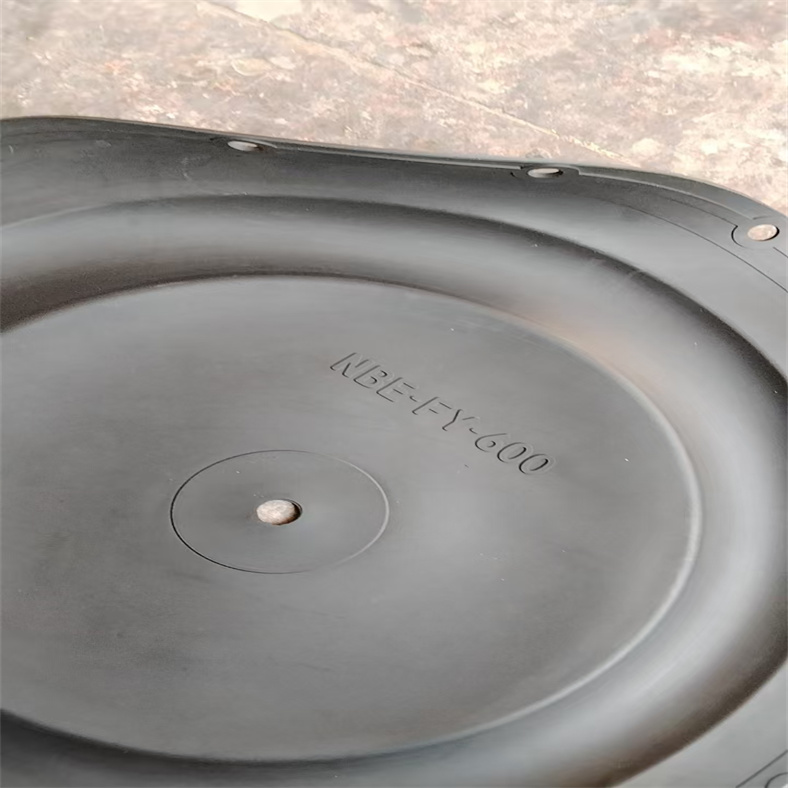

（6）易损零件：填料、密封垫片与O型圈，每次检修时，全部换新。膜片必须检查是否有预示将来可能发生裂纹、老化与腐蚀等痕迹，根据检验结果，决定是否更换，但膜片使用期一般最多2～3年。
（7）阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试，并在这期间，可更准确地调整填料压紧力与阀芯关闭位置。
3、ZZYVP型指挥器操作自力式压力调节氮封阀故障解决办法调试

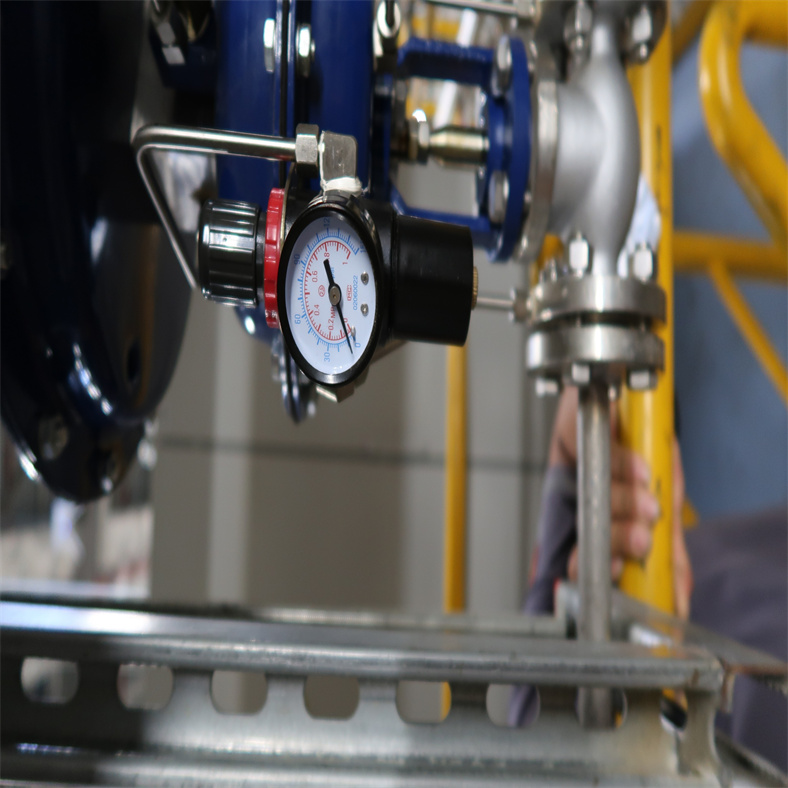

所需要压力值是通过对指挥器顶部的调节螺母的操作而得到调整，打开顶部的防尘盖，用扳手调整调节螺母。顺时针方向旋转使压力增大，逆时针旋转则压力减小。安装在压力调节阀后的压力表，可使工作人员借以观察调整后的压力给定值
