FL41H手动下展式放料阀操作应用案例

一、FL41H手动下展式放料阀操作应用案例结构特点

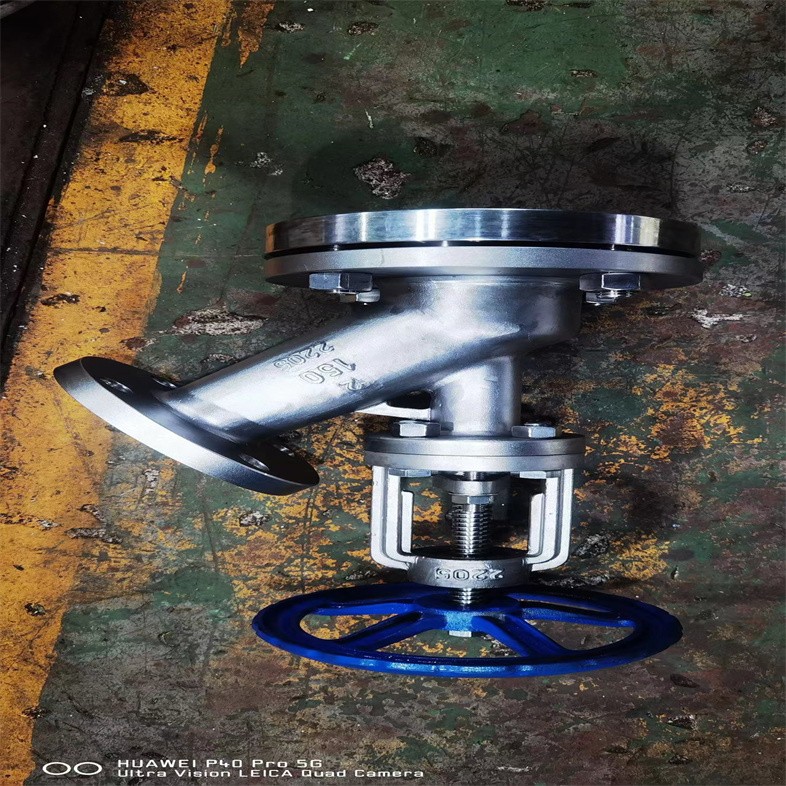

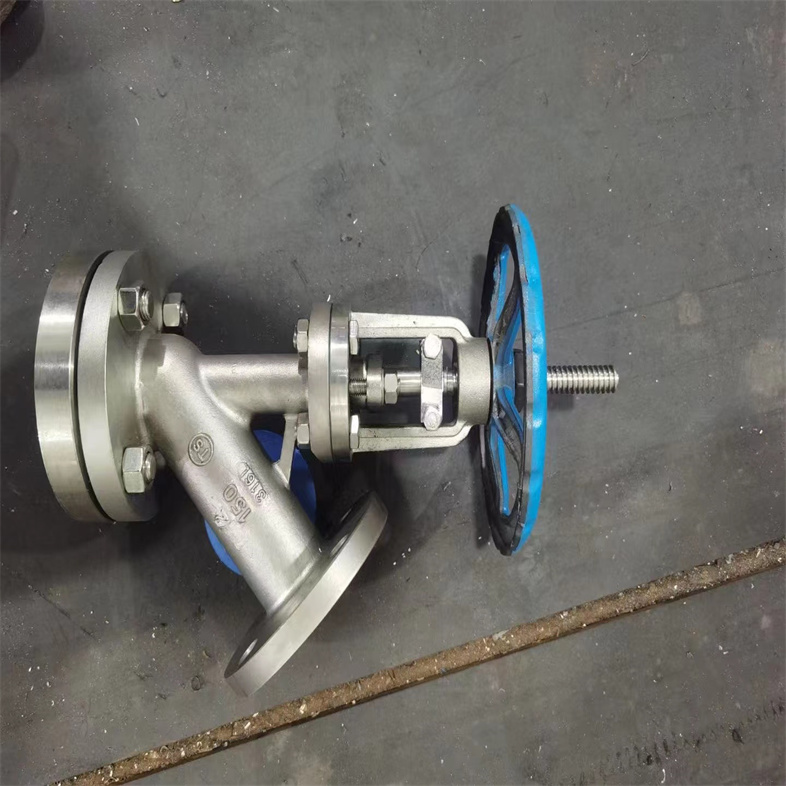

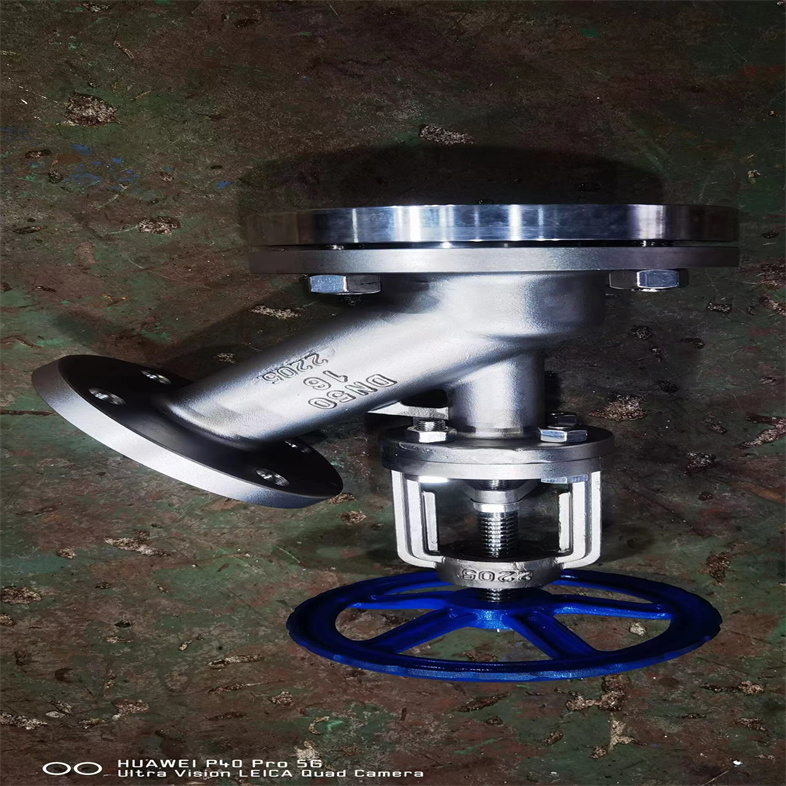

下展式放料阀主要由阀体、阀瓣、密封圈、阀杆、支架、阀压盖、手轮、法兰、螺母、定位螺钉等零件组成。其结构特点在于阀瓣的下展式设计，即阀瓣在关闭状态下与阀座紧密贴合形成密封，而在开启时阀瓣会向下展开，形成一个较大的流道，保证物料顺利排出。这种设计能够有效地防止物料的泄漏和堵塞，尤其适用于高粘度、高固含量物料的放料。

下展式放料阀是一种专门设计的阀门，主要用于反应釜、储罐和其他容器的底部进行排料、放料、取样以及无死区关断操作。以下是对下展式放料阀的详细介绍：

FL41H手动下展式放料阀操作应用案例下展式放料阀



• 百科名称:下展式放料阀

• 百科型号:HG5-89-2

• 产品品牌:申弘

• 制造产地:中国

• 公称通径:DN25～DN200

• 结构形式:下展式

• 公称压力:1.6MPa～2.5MPa～4.0MPa

• 连接方式:法兰

• 适用温度:-29ºC～+425ºC

• 驱动方式:手动、气动、电动

• 阀体材质:铸钢、不锈钢

• 制造标准:国标GB、德国DIN、美国API、ANSI

• 适用介质:颗粒状物料、结晶颗粒、其他物料等

• 广泛应用:石油，化工，电力，环保，水利，供热，给排水，工业，机械

二、FL41H手动下展式放料阀操作应用案例工作原理

下展式放料阀的工作原理是通过旋转手轮来驱动阀杆升降，从而带动阀瓣进行开启或关闭操作。当需要放料时，旋转手轮使阀杆下降，阀瓣随之向下展开，形成一个通畅的流道，物料即可从容器底部顺利排出。放料完毕后，旋转手轮使阀杆上升，阀瓣在弹簧或自身重力的作用下回位，紧密贴合在阀座上，恢复密封状态。




一、下展式阀门：放料界的“灵活小能手"

想象一下，你需要从一个大罐子里精准倒出液体或颗粒物料，既不想洒得到处都是，又希望操作轻松不费力——下展式阀门就是为此而生的“神器"！它的核心设计是阀瓣从阀门顶部向下移动开启，像一把“倒扣的伞"缓缓打开，物料顺着阀瓣与阀座之间的通道顺畅流出。这种设计特别适合需要频繁开关或控制流量的场景，比如化工、制药、食品加工等行业，既能避免传统阀门开关时的冲击，又能减少物料残留。

二、DN60下展式放料阀：小身材，大作用

以DN60型号为例，这个数字代表阀门的公称直径为60毫米（约2.36英寸），属于中小型阀门，却能胜任多种放料任务。它的阀体通常采用不锈钢或碳钢材质，耐腐蚀又坚固；阀瓣与阀座采用精密研磨工艺，确保密封性——关闭时，阀瓣像“塞子"一样紧紧压住阀座，即使罐内压力较大也能滴水不漏。更妙的是，它的操作方式多样：手动、气动、电动均可，还能搭配智能控制系统，实现远程开关或定时放料，省时又省力。

三、为什么选下展式放料阀？三大优势告诉你

1. 防堵塞小能手：阀瓣向下开启的设计，让物料在重力作用下自然流出，不易在阀口堆积，尤其适合粘稠液体或含颗粒的物料。

2. 密封更可靠：关闭时阀瓣与阀座形成“线接触"密封，比传统阀门的“面接触"更紧密，减少泄漏风险。

3. 维护超简单：结构简单，拆装方便，清洗时只需打开阀盖即可清理内部，避免残留物料影响下次使用。

无论是DN60还是其他尺寸的下展式阀门，它的核心价值都在于“精准控制+高效放料+可靠密封"，堪称工业放料场景中的“全能选手"！



三、FL41H手动下展式放料阀操作应用案例性能特点

1. 操作简便：下展式放料阀设计合理，操作简便灵活，能够迅速开启和关闭。

2. 密封性能好：采用先进的密封技术和优质密封材料，确保阀门在关闭状态下无泄漏，提高了设备的安全性和可靠性。

3. 耐腐蚀性强：阀体通常采用不锈钢、合金钢等耐腐蚀材料制造，以适应不同工况的腐蚀性介质。

4. 耐高温高压：阀门材料和密封结构的设计使其能够承受较高的工作温度和压力。

5. 适用范围广：广泛应用于石油、化工、冶金、制药、食品等多个工业领域。

四、FL41H手动下展式放料阀操作应用案例类型与选用

下展式放料阀根据操作方式的不同可分为手动、气动、电动等多种类型。在选用时，需要根据实际工况和使用需求进行选择合适的类型。同时，还需要考虑介质的特性（如粘度、固含量、腐蚀性、颗粒大小等）、工作压力和温度、阀门尺寸以及连接方式等因素。




FL41H手动下展式放料阀操作应用案例

序号	品  名	型 号 及 规 格	单位	数量	单　价 （元）	金 额 （元）	阀体材质及其它
1	放料阀	手动下展式放料阀FL41H-16C 介质：0-130℃沥青 耐温：300℃ 阀芯往阀肚子走，阀打开   配套底部盲板法兰 与釜连接的法兰 PN16    DN150 法兰外圆280MM 螺丝孔中心距240MM 8个螺丝孔，螺丝孔23MM   阀出口法兰 PN16  DN125 螺丝孔中心距210MM 8个螺丝孔，螺丝孔18MM	套	5			阀体碳钢 硬质合金密封







二、上展式放料阀,下展式放料阀 主要技术参数

产品型号	FL41H
工作压力	1.6Mpa
公称通径	DN25-200
压力等级	PN1.6-4.0MPa
阀门材质	碳钢、不锈钢
工作介质	水， 油液体， 酸碱等
工作温度	碳钢≤175℃，不锈钢≤320℃

三、上展式放料阀,下展式放料阀 主要连接尺寸



上展式放料阀连接尺寸

公称通径DN	上法兰		上法兰	下法兰	密封座
	D1	D2	D3	D4	D5	D6
25	115	80	115	85	-	-
32	135	100	135	100	-	-
40	145	110	145	110	80	60
50	165	125	160	125	85	70
65	180	145	180	145	130	85
80	195	160	195	160	135	95
100	215	180	215	180	160	130
125	245	210	245	210	160	140
150	280	240	280	240	185	165
200	335	295	335	295	/	/

下展式放料阀连接尺寸

DN	上法兰		上法兰	下法兰	密封座
	D1	D2	D3	D4	D5	D6
25	115	85	135	100	70	40
32	135	100	145	110	75	55
40	145	110	160	125	100	65
50	165	125	180	145	85	70
65	180	145	195	160	135	90
80	195	160	215	180	155	130
100	215	180	245	210	195	135
125	245	210	280	245	180	145
150	280	240	335	295	210	185
200	335	295	405	355	/	/

四、上展式放料阀,下展式放料阀 订货须知




订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的上展式放料阀,下展式放料阀产品型号，请按型号直接向我司订购；

五、FL41H手动下展式放料阀操作应用案例安装与维护



1. 安装：下展式放料阀应安装在容器或管道的底部，并确保阀门底部法兰与容器或管道法兰紧密连接。在安装过程中，应注意阀门的安装位置和高度，以及进出口方向是否符合设计要求。同时，还需要进行外观检查和强度、严密性试验，确保阀门的质量和安全性能。

2. 维护：定期对下展式放料阀进行检查和维护是确保其正常运行和延长使用寿命的关键。维护内容包括检查阀门的密封性能、更换磨损的密封圈、清理阀门上的污垢和杂质等。在维护过程中，应注意安全操作，避免意外事故的发生。

综上所述，下展式放料阀以其独特的结构设计和的性能特点，在多个工业领域中发挥着重要作用。在选用、安装和维护过程中，需要严格按照相关规定和操作要求进行，以确保其安全可靠地运行。不锈钢放料阀的安装维护注意事项
FL41H手动下展式放料阀操作应用案例



不锈钢放料阀主要用于反应釜，储罐和其它容器的底部排料、放料、取样和无死区关断操作，放料阀安装应符合一定的操作要求，本文将主要介绍放料阀安装和维护注意事项。
1、在安装前应注意各部的螺丝受力是否平衡、升降(活动)是否灵活。
2、根据介质性能及使用期，应经常检查阀体顶部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。
3、放料阀应整体的存放在通风干燥库房内，严禁堆置或露天存放，阀门通径两端需板堵塞。
4、上展式放料阀安装前需仔细检查阀门，并清除阀门内在运输、存放过程中造成的损害。
5、当出料受堵塞时，可以使用金属杆或硬性工具疏通，要注意使用金属杆或硬性工具不要损害阀瓣和密封圈接触面。
6、不锈钢放料阀应尽量避免酸碱介质交替使用(除中和反应介质)，以免缩短寿命。
7、不锈钢放料阀应安装在无剧烈震动和冲击的地方，以及使用阀门无损害的场地。
8、若发现阀门面有损坏时应立即停用，可用专门材料修补患处，或委托有关生产单位生产。
