Q41F国标法兰浮动式软密封球阀技术规范 球体不带有固定轴的球阀,称为浮动球阀,又称浮动式球阀。浮动球球阀的阀体内有两个阀座密封圈,在它们之间夹紧一个球体,球体上有通孔,通孔的直径等于管道的内径,称全径球阀;通孔的直径略小于管道的内径,称缩径球阀。球体借助于阀杆可以自由地在阀座密封圈中旋转。在开启时,球孔与管道直径对准,已保证管道工作介质阻力最小。当阀杆转动1/4圈时,球孔垂直于阀门的通道,靠加给两阀座密封圈的预紧力和介质压力将球体紧紧压在出口端的阀座密封圈上,从而保证阀门密封。这种球阀属单面强制密封。
 Q41F国标法兰浮动式软密封球阀技术规范应用范围: 浮动球阀适合一般工业使用,并适用于化工,石油,天然气,冶金等行业及含硫化氢介质,杂质多,腐蚀严重的天然气长输管线。 浮动式球阀根据不同的使用要求,以壳体材料为基础分为:普通碳钢系列WCB、A105;不锈钢系列304,316;低温钢系列LCB,LCC;抗硫系列等。 Q41F国标法兰浮动式软密封球阀技术规范的密封性能特点主要有以下几个方面:
 一、Q41F国标法兰浮动式软密封球阀技术规范良好的密封性 金属硬密封:硬密封球阀采用金属与金属之间的密封结构,通常通过弹簧压紧密封面或者金属间的机械密封方式实现密封。球体和阀座的金属密封面经过高精度加工,表面平整度高,在高温、高压以及一些含有固体颗粒的介质环境下,能展现出良好的密封性能。 软密封材料:软密封球阀采用弹性材料密封,如橡胶、聚四氟乙烯(PTFE)等。当球体关闭时,软质密封材料在介质压力和球体的挤压下,能够很好地贴合球体表面,形成可靠的密封,对于一般的气体和液体介质,密封效果非常好,能够有效防止泄漏。
 二、Q41F国标法兰浮动式软密封球阀技术规范适用范围广 工况适应性强:硬密封球阀由于采用金属密封,能够承受更高的温度和压力,并且对各种化学物质的耐受性较强,适用于高温、高压、强腐蚀等严酷的工作环境,如石油化工行业的高温高压管道系统、冶金行业的蒸汽管道系统等。对于含有固体颗粒的介质,如矿浆、含有杂质的原油等也有更好的适应性。 介质兼容性好:软密封球阀适用于大多数非腐蚀性或弱腐蚀性的气体和液体,如普通的水、空气、油类等。对于一些强腐蚀性介质,如果密封材料选型合适,如采用特殊的耐腐蚀橡胶或高性能的聚四氟乙烯材料,也能发挥较好的密封作用。
 三、Q41F国标法兰浮动式软密封球阀技术规范自密封性 浮动球阀:浮动球阀的球体在流体压力作用下,可以产生一定的浮动。当阀门关闭时,球体在流体压力的作用下与阀座紧密接触,实现自密封,适用于高压差场合。 固定球阀:固定球阀的球体与阀座之间通过弹簧或其他机械装置保持固定接触,即使在无流体压力的情况下也能实现密封,密封性能稳定,适用于高压和高压差场合。 四、Q41F国标法兰浮动式软密封球阀技术规范流体阻力小 无论是硬密封球阀还是软密封球阀,在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时不会引起阀门密封面的侵蚀,流体阻力小,流道畅通,能够提供较大的流通容量,有助于提高流体的流动效率,减少能量损失。

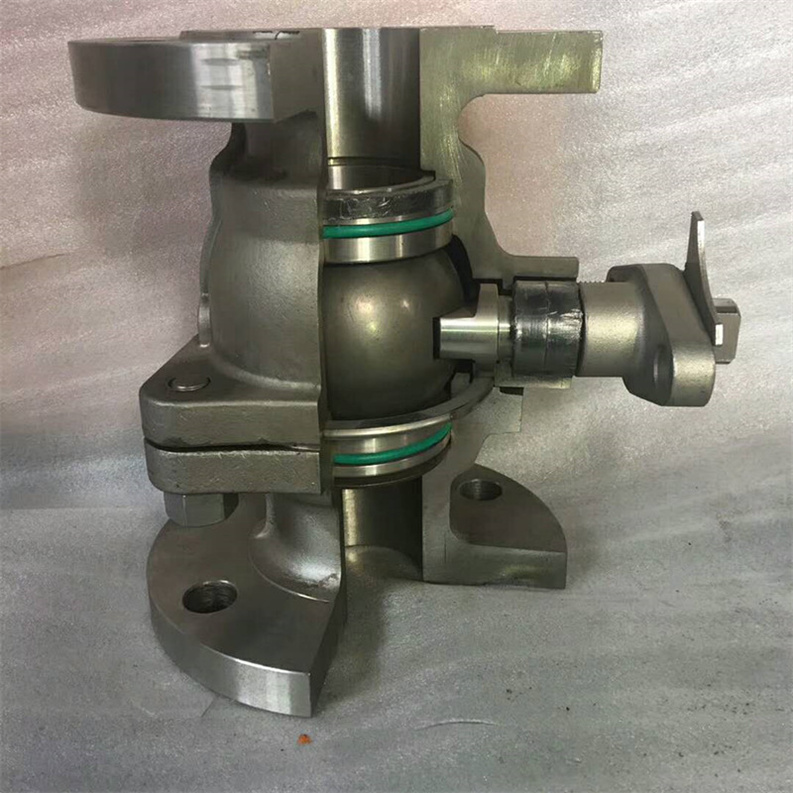

 Q41F国标法兰浮动式软密封球阀技术规范结构特点: 浮动球阀主要特点是球体无支撑轴,球体被两阀座夹持其中呈“浮动"状态,它在管道上主要用于切断、分配和改变介质流动方向。浮动球阀主要特点的阀座密封设计、可靠的倒密封阀封杆、防火静电功能、自动泄压和锁定装置等结构特点。铸钢法兰球阀,这款在工业管道系统中占据重要地位的阀门,以其优良的性能和广泛的应用领域,赢得了市场的广泛认可。 铸钢法兰球阀以其的结构设计,展现出强大的流体控制能力和密封性能。其球体采用精密铸造工艺,表面光洁度高,耐磨性强,确保了阀门的长期稳定运行。同时,阀门的密封面采用高性能材料,具有优异的耐腐蚀性和耐高温性,能在恶劣的工作环境下保持良好的密封效果。 在管道系统中,Q41F-16C铸钢法兰球阀的作用不可忽视。它不仅能有效调节流体的流量和压力,还能在需要时迅速切断流体通道,确保管道系统的安全稳定运行。此外,其法兰连接方式使得安装和维护变得更加简便,降低了使用成本。 值得一提的是,Q41F-16C铸钢法兰球阀还具有优良的抗振动和抗冲击性能。在管道系统受到外部力作用时,阀门能够保持稳定,避免因振动和冲击而导致的泄漏和损坏。这一特点使得Q41F-16C铸钢法兰球阀在石油、化工、电力、冶金等行业得到了广泛应用。 随着科技的不断进步和工业领域的快速发展,Q41F-16C铸钢法兰球阀将继续优化升级,以满足更高要求的流体控制需求。我们有理由相信,在未来的工业管道系统中,这款阀门将继续发挥重要作用,为工业生产的稳定和安全提供有力保障。
 Q41F国标法兰浮动式软密封球阀技术规范的主要结构特点为: 1.阀门设有开、关位置指示; 2.锁定装置; 3.阀杆防飞结构; 4.防静电装置; 5.防火结构; 6.阀座密封结构; 7.中法兰(阀体与左体连接部)无外漏结构。 标准规范: 设计制造标准:GB/T 12237-2007  结构长度标准:GB/T 12221-2005 连接法兰标准:GB/T 9113 压力温度等级:GB/T 12224-2005 试验检验标准:GB/T 13927-2008
 Q41F国标法兰浮动式软密封球阀技术规范产品适用范围: 公称压力 或压力级  | 公称通径DN/NPS(mm/in)  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |
  |  15  | 20  | 25  | 32  | 40  | 50  | 65  | 80  | 100  | 125  | 150  | 200  | 250  |
  |  1/2  | 3/4  | 1  | 11/4  | 11/2  | 2  | 21/2  | 3  | 4  | 5  | 6  | 8  | 10  |
  |  PN16  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  |
  |  PN25  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  |
  |  PN40  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  |
  |  PN63  | √  | √  | √  | √  | √  | √  | √  | √  | √  |
  |
  |
  |
  |  PN100  | √  | √  | √  | √  | √  | √  | √  | √  | √  |
  |
  |
  |
  |  PN160  | √  | √  | √  | √  | √  | √  | √  | √  | √  |
  |
  |
  |
  |  Class150(PN20)  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  |  Class300(PN50)  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  |
  |  Class600(PN110)  | √  | √  | √  | √  | √  | √  | √  | √  | √  |
  |
  |
  |
  |  Class900(PN150)  | √  | √  | √  | √  | √  | √  |
  |
  |
  |
  |
  |
  |
  |  Class1500/PN260  | √  | √  | √  | √  | √  | √  |
  |
  |
  |
  |
  |
  |
  |  JIS 10K  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  |  JIS 20K  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  | √  |
  |
























































 Q41F国标法兰浮动式软密封球阀技术规范零件材料与工况: 零件名称 Part name  | 材料 Material  |  阀体/盖 Body/Bonnet  | WCB,LCC,LCB,CF8,CF8M,CF3,CF3M  |  球体 Ball  | WCGB+HCr,A105+HCr,2Cr13,304,316,304L,316L  |  阀杆 Stem  | 2Cr13,304,316,304L,316L  |  阀座 Seat  | PTFE、PPL、尼龙101  |


















 Q41F国标法兰浮动式软密封球阀技术规范主要性能规范 Capability Criterion 设计与制造  | 结构长度  | 法兰尺寸  | 压力-温度  | 试验-检验  |  GB122237  | GB12221  | GB9113 JB79  | GB9131  | GB/T13927 JB/T9092  |
 压力试验 Pressure Test
  公称压力NominalPressure  | 1.6  | 2.5  | 4.0  |  强度试验 Shell Test  | 2.4  | 3.8  | 6.0  |  水密封试验 Water Seal Test  | 1.8  | 2.8  | 4.4  |  气密封试验 Air Seal Test  | 0.4-0.7  |
  |
  |
























 Q41F国标法兰浮动式软密封球阀技术规范主要零件材料 Materials Of main Parts 阀体 Body  | WCB  | ZG1Cr18Ni9Ti  | CF8  | CF3  | ZG1Cr18Ni12Mo2Ti  | CF8M  | CF3M  |  球体阀杆 Ball Stem  | 304  | 1Cr18Ni9Ti  | 304  | 304L  | 1Cr18Ni12Mo2Ti  | 316  | 316L  |  阀座 Seat  | 聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL  |
  |
  |
  |
  |
  |
  |  垫片 Shim  | 聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket  |
  |
  |
  |
  |
  |
  |  阀杆座 Stem Seat  | 聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite  |
  |
  |
  |
  |
  |
  |  填料 Packing  | 聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite  |
  |
  |
  |
  |
  |
  |  填料压盖 Gland  |
  | 1Cr18Ni9Ti  | 304  | 304L  | 1Cr18Ni12Mo2Ti  | 316  | 316L  |  温度 Temperature  | -29℃~150℃(聚四氟乙烯 PTFE) -29℃~200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29℃~300℃(对位聚笨 PPL) -29℃~550℃(金属硬密封)  |
  |
  |
  |
  |
  |
  |  介质 Medium  | 水蒸汽油品 Water steam Oil goods  | 硝酸类 Nitric Acid  | 强氧化介质 strongey oxidable medium  | 醋酸类 Acetic Acid  | 尿素类Urea  |
  |
  |

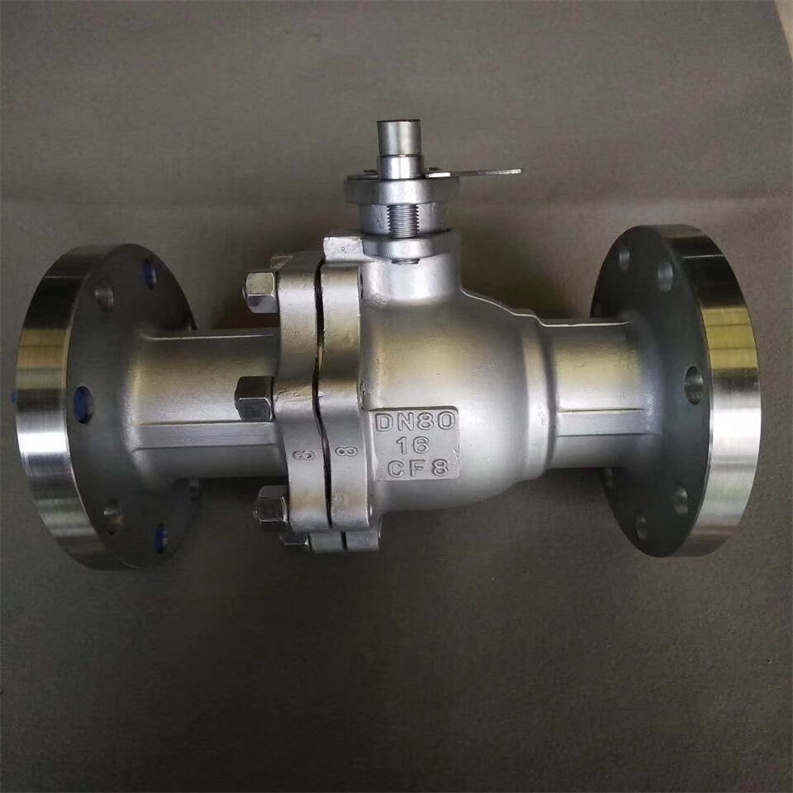

 Q41F国标法兰浮动式软密封球阀技术规范外形结构图
  Q41F国标法兰浮动式软密封球阀技术规范主要外型尺寸 Main outer Size
 1.6MPa  | DN  | L  | D  | D1  | D2  | b  | n-φd  | H  | D0  |  凸面法兰 RF Q41F-16C Q41PPL 16C 16P 16R  | 15  | 130  | 95  | 65  | 45  | 14  | 4-14  | 78  | 140  |  20  | 140  | 105  | 75  | 55  | 14  | 4-14  | 84  | 160  |
  |  25  | 150  | 115  | 85  | 65  | 14  | 4-14  | 95  | 180  |
  |  32  | 165  | 135  | 100  | 78  | 16  | 4-18  | 150  | 250  |
  |  40  | 180  | 145  | 110  | 85  | 16  | 4-18  | 150  | 300  |
  |  50  | 200  | 160  | 125  | 100  | 18  | 4-18  | 170  | 350  |
  |  65  | 220  | 180  | 145  | 120  | 20  | 4-18  | 195  | 350  |
  |  80  | 250  | 195  | 160  | 135  | 20  | 8-18  | 215  | 400  |
  |  100  | 280  | 215  | 180  | 155  | 20  | 8-18  | 250  | 500  |
  |  125  | 320  | 245  | 210  | 185  | 22  | 8-18  | 265  | 600  |
  |  150  | 360  | 280  | 240  | 210  | 24  | 8-23  | 270  | 800  |
  |  200  | 400  | 335  | 295  | 265  | 26  | 12-23  | 330  | 1200  |
  |  2.5MPa  | 15  | 130  | 95  | 65  | 45  | 16  | 4-14  | 103  | 140  |  凸面法兰 RF Q41F-25C Q41PPL 25C 25P 25R  | 20  | 140  | 105  | 75  | 55  | 16  | 4-14  | 112  | 160  |  25  | 150  | 115  | 85  | 65  | 16  | 4-14  | 123  | 180  |
  |  32  | 165  | 135  | 100  | 78  | 18  | 4-18  | 150  | 250  |
  |  40  | 180  | 145  | 110  | 85  | 18  | 4-18  | 156  | 300  |
  |  50  | 200  | 160  | 125  | 100  | 20  | 8-18  | 172  | 350  |
  |  65  | 220  | 180  | 145  | 120  | 22  | 8-18  | 197  | 350  |
  |  80  | 250  | 195  | 160  | 135  | 22  | 8-23  | 222  | 400  |
  |  100  | 280  | 230  | 190  | 160  | 24  | 8-23  | 253  | 500  |
  |  125  | 320  | 270  | 220  | 188  | 28  | 8-25  | 275  | 600  |
  |  150  | 360  | 300  | 250  | 218  | 30  | 8-25  | 286  | 800  |
  |  200  | 400  | 360  | 310  | 278  | 34  | 12-25  | 340  | 1200  |
  |
 规格主要尺寸 Size Main Dimensions 4.0MPa  | DN  | L  | D  | D1  | D2  | D6  | b  | n-φd  | H  | D0  |  凹凸法兰 MFM Q41F-40C Q41PPL 40C 40P 40R  | 15  | 130  | 95  | 65  | 45  | 40  | 16  | 4-14  | 103  | 140  |  20  | 140  | 105  | 75  | 55  | 51  | 16  | 4-14  | 112  | 160  |
  |  25  | 150  | 115  | 85  | 65  | 58  | 16  | 4-14  | 123  | 160  |
  |  32  | 180  | 135  | 100  | 78  | 66  | 18  | 4-18  | 150  | 250  |
  |  40  | 200  | 145  | 110  | 85  | 76  | 18  | 4-18  | 156  | 250  |
  |  50  | 220  | 160  | 125  | 100  | 88  | 20  | 4-18  | 172  | 350  |
  |  65  | 250  | 180  | 145  | 120  | 110  | 22  | 8-18  | 197  | 350  |
  |  80  | 280  | 195  | 160  | 135  | 121  | 22  | 8-18  | 222  | 450  |
  |  100  | 320  | 230  | 190  | 160  | 150  | 24  | 8-23  | 253  | 450  |
  |  125  | 400  | 270  | 220  | 188  | 176  | 28  | 8-25  | 275  | 600  |
  |  150  | 400  | 300  | 250  | 218  | 204  | 30  | 8-25  | 286  | 800  |
  |  200  | 550  | 375  | 320  | 282  | 260  | 38  | 12-30  | 340  | 1200  |
  |  6.4MPa  | 15  | 165  | 105  | 75  | 55  | 40  | 18  | 4-14  | 105  | 140  |  凹凸法兰 MFM Q41F-64C Q41PPL 64 64P 64R  | 20  | 190  | 125  | 90  | 68  | 51  | 20  | 4-18  | 125  | 160  |  25  | 216  | 135  | 100  | 78  | 58  | 22  | 4-18  | 135  | 250  |
  |  32  | 229  | 150  | 110  | 82  | 66  | 24  | 4-23  | 150  | 350  |
  |  40  | 241  | 165  | 125  | 95  | 76  | 24  | 4-23  | 165  | 350  |
  |  50  | 292  | 175  | 135  | 105  | 88  | 26  | 4-23  | 175  | 450  |
  |  65  | 330  | 200  | 160  | 130  | 110  | 28  | 8-23  | 200  | 450  |
  |  80  | 356  | 210  | 170  | 140  | 121  | 30  | 8-23  | 210  | 600  |
  |  100  | 432  | 250  | 200  | 168  | 150  | 32  | 8-25  | 250  | 700  |
  |  125  | 508  | 295  | 240  | 202  | 176  | 36  | 8-30  | 295  | 1100  |
  |  150  | 559  | 340  | 280  | 240  | 204  | 38  | 8-34  | 340  | 1500  |
  |
   Q41F国标法兰浮动式软密封球阀技术规范的安装

 在安装法兰球阀时,需要遵循一系列详细的步骤和注意事项,以确保安装的正确性和安全性。这些步骤包括准备工具和材料、检查阀门和法兰的状态、进行连接和紧固,以及进行泄漏测试等。同时,还需要注意一些关键事项,如确保安装环境的清洁、遵循正确的安装顺序和力矩要求,以及确保阀门的正确操作等。通过这些步骤和注意事项的遵循,可以有效地完成法兰球阀的安装工作。 在开始安装之前,我们假设您已经确保了焊接在管道上的法兰片已经充分冷却。 将法兰密封件妥善地插入到球阀与法兰片之间,确保其位置正确。 对齐球阀和法兰片的孔洞,然后使用适当的螺丝将它们互相连接起来。 在螺丝上拧上合适的螺母,并按照对角线的顺序逐步拧紧,同时要注意控制螺丝的扭矩,以确保紧固度适中。 完成安装后,务必仔细检查所有连接部分的密封性,确保无泄漏现象。
 接下来,我们将探讨螺纹球阀的安装方法。 在开始安装前,务必确认管道是否能够适应螺纹口的拧紧。 确保在管道两端正确放置了密封件,并仔细观察使用PTFE丝带的情况。 拧紧螺丝时要注意方向,以免使用不适用于行业规定的密封件。 将管道通过螺纹接口逐段旋转至阀门两端的螺纹接口处。 安装完成后,需仔细核查所有连接部分的密封性能,确保无泄漏情况发生。



 接下来,我们将继续探讨其他类型的球阀安装方法。 在开始焊接前,必须先将球阀拆解,以防止球阀中心部分的密封圈遭受损坏。拆解时,需交叉松开螺母并卸下阀体上的螺丝,然后小心取出球阀的中心部分,同时注意不要遗漏任何密封件和球体。拆卸完成后,应将这些零部件妥善放在一起,并做好标记,以便于后续的快速组装。 接下来是焊接两端。在焊接过程中,必须确保球阀中心部分的位置保持恰当的距离,同时遵守相关的焊接标准。焊接的安全性和质量取决于焊接点的位置和方位,因此需格外小心。 焊接结束后,应待焊接部分充分降温后再进行球阀中心部分的安装。安装时,需将中心部分插入连接两端之间,并确保正确的螺母已插入。同时,要仔细检查密封件和球体是否处于正确位置且未被污染。随后,插入连接两端的螺丝并拧紧螺母,注意控制螺丝的扭矩。最后,应全面检查球阀的性能和所有连接的密封性,以确保安装质量。
 一、Q41F国标法兰浮动式软密封球阀技术规范注意事项   为了安全,在阀门从管线上拆下或分解之前必须注意下述事项:   ①在拆卸阀门时,手不能接触阀门内腔。遥控操作的阀门随时都会关闭而伤害操作人员。   ②应了解管道内的介质,如果有疑问,可向有关人员核实。   ③接触介质时应按照常规要求穿上防护衣或佩戴相应装备。   ④阀门和管道泄压时,在阀门从管道上取下来之前打开阀门,把可能留在阀门内的压力排空,使阀门处于开启位置。取下阀门后和分解之前,将阀门垂直放置,反复地开闭阀门,把残余介质排出。   ⑤密封座和阀体额定值——安全和正确地使用该类阀门主要取决于密封座和阀体的额定值。应了解铭牌上的额定值。该类阀门有许多密封座材料供选择,有些密封座材料的额定值小于阀体额定值。阀体和密封座的整体额定值还有赖于阀门的类型、规格、密封座材料、螺栓材料和稳定,使用阀门的工况条件不能超过这些额定值。 二、Q41F国标法兰浮动式软密封球阀技术规范安装



   ①阀门处于开启位置。   ②阀门允许流体从任一侧流入。为确保安装良好,要按照标准的管路传输实际情况安装。   ③使用相应规格的法兰螺栓,拧紧法兰螺栓时应按照垫片生产商的要求。   ④安装时如发现阀杆密封处有渗漏,这是因为在阀门运输中受到较大温度变化,按照“维修"部分中所述对填料进行简单调整即可恢复密封。 三、Q41F国标法兰浮动式软密封球阀技术规范维修   ①常规维修保养要求定期检查确保阀门运行良好。日常维修保养包括定期拧紧压盖螺栓,使阀杆密封的磨损得到补偿。   ②大修包括更换密封座和填料等。可购买维修包,并参考下面“拆卸"和“装配"方法进行更换。   ③维修备件包 标准的维修备件包,包括密封座、阀杆密封以及PTFE密封垫。
 四、Q41F国标法兰浮动式软密封球阀技术规范拆卸   ①将球阀右阀体法兰朝下固定在工作台上,转动阀杆使球阀处于关闭状态。   ②旋下连接法兰螺母,取下左阀体。   ③从有阀体内腔取出球体(注意球体勿碰伤)。   ④从左阀体和右阀体巾取出密封座。   ⑤卸下阀杆挡同和扳手。   ⑥旋下压盖与两螺栓,卸下定位块和压盖。   ⑦将阀杆从右阀体内腔取出。   ⑧从中口内取出4只填料(上填料1只,中填料2只,下填料1只)。   ⑨从右阀体取下密封垫。   ⑩从阀杆上卸下止推垫片,从压盖里取下上衬套。   检查所有零件是否损坏、碰伤和腐蚀。调换密封垫及损坏、磨损或腐蚀零件,修光碰伤零件。 五、Q41F国标法兰浮动式软密封球阀技术规范装配




   ①所有金属零件均用无油清洗剂清洗干净。   ②装配右阀体和左阀体上的密封座。   ③将止推垫片放入阀杆上。   ④将右阀体法兰朝下固定在工作台上,把阀杆从右阀体内腔装入填料孔内,然后装入一组填料(共4只)。   ⑤将上衬套装入压盖内,把压盖装入中口,预紧两螺栓。   ⑥转动阀杆,使阀杆端部扁身同通道一致,然后把球体上凹槽对准阀杆扁身,将球体放入右阀体内。   ⑦将密封垫装入右阀体上,装上左阀体,转动阀杆使球体处于开启位置,然后预紧连接法兰上相对的螺母。转动阀杆启闭球阀数次,使球体处于开启位置,拧紧连接法兰全部相对螺母,然后启闭球阀数次,在启闭过程中感觉应灵活,无卡阻现象。将阀杆装上定位块,卡上轴用挡圈,并将球阀处于全开或全闭状态。 六、Q41F国标法兰浮动式软密封球阀技术规范带执行装置的球阀维修使用   ①阀门部分参照阀门产品使用说明书。   ②执行机构(电动、气动和蜗轮驱动等)参照执行机构使用说明书。
 七、Q41F国标法兰浮动式软密封球阀技术规范阀门常见故障及排除方法   ①右阀体与左阀体处渗漏。修整密封面,清除污物,更换密封垫,均匀、交叉拧紧螺母。   ②填料渗漏。拧紧压盖螺栓或更换填料(上填料1只,中填料2只,下填料1只)。在安装时注意不要切边,均匀地拧紧压盖螺栓。   ③阀杆不灵活。调松压盖螺栓,均匀地调松左右体连接螺母或加厚密封垫减少预紧力,注意不要渗漏。   ④密封渗漏。均匀、交叉拧紧左右体连接螺母,增大预紧力,或调换密封座、密封垫并清洗密封凹槽。   ④密封渗漏。均匀、交叉拧紧左右体连接螺母,增大预紧力,或调换密封座、密封垫并清洗密封凹槽。   ⑤拧不动球阀时,不要在扳手上套辅助杠杆或其他工具硬扳,这样会把阀杆损坏。如操作过于费劲须分析原因,有的阀门的关闭件受热膨胀造成开启困难,此时可将压盖螺栓拧松,待清除阀杆应力后再开启,填料太紧时,可适当放松填料。   ⑥球阀只能全开或全闭用,一般不允许作调节和节流用。带扳手的球阀,扳手与通道平行时为全开,转90°时为全闭。   ⑦密封渗漏。均匀、交叉拧紧左右体连接螺母,增大预紧力,或调换密封座、密封垫并清洗密封凹槽。
 八、Q41F国标法兰浮动式软密封球阀技术规范气动执行机构安装使用说明   气动执行机构和球阀配套使用,是以压缩空气0.4~0.6MPa气源压力为动力,推动活塞,从而通过输出轴,输出转矩,用以控制球阀开启和关闭。执行机构顶部装有信号反馈装置,指示球阀处在开或关位置。在紧急状况下,可用扳手手动操作。   ①安装前注意事项:   a.选准执行机构型号和对应配套球阀规格;   b.气源必须是经净化后的压缩空气(气源压力0.4~0.6MPa);   c.使用前必须核对使用压力、温度、负荷,是否符合要求;   d.通气孔、出气孔,不允许堵塞;   e.通入压缩空气,观察球阀动作是否正常;   f.注意球阀在开启或关闭时,球体是否处于全开或全闭状态。   ②可能发生的故障、原因及消除方法见表1。
    工作一年应维修一次,做清洁工作或更换密封座,这样会延长使用寿命,保证工作正常,少出事故。
 九、Q41F国标法兰浮动式软密封球阀技术规范蜗轮驱动装置使用维修   ①安装注意事项:   a.转动蜗轮驱动装置在开启或关闭时,球体是否处于全开或全闭状态,指示器是否处于开启或关闭位置。产品出厂时已调整好,用户一般不应再进行调整。   b.蜗轮驱动装置转动时应轻、灵活,无卡阻现象。   ②蜗轮驱动装置维修:   a.蜗轮驱动装置转动时不灵活。打开盖板检查蜗轮、蜗杆是否磨损及损坏,如有损坏及时调换蜗轮和蜗杆,经清洗干净后,蜗轮和蜗杆涂润滑脂,然后进行装配。   b.在开启或关闭时与指示器开关位置不相符,调整指示器及蜗轮调节螺钉,使启闭与指示器启闭相符。  |
