不锈钢卡箍拷贝林连接减压阀选型分析

不锈钢卡箍拷贝林连接减压阀选型分析

不锈钢卡箍拷贝林DN125型号是用于连接管道的一种配件。这里的“DN125”指的是公称直径（Nominal Diameter），表示该卡箍适用于公称直径为125毫米的管道。不锈钢卡箍拷贝林DN80型号是一种用于管道连接的紧固件，适用于需要承受一定工作压力的系统。根据搜索到的信息，DN80型号的卡箍通常适用于公称直径为80毫米的管道。拷贝林品牌的卡箍以其高品质和耐用性而，通常采用不锈钢材质，如304、316或316L，这些材料具有良好的耐腐蚀性和高强度，适合在恶劣环境中使用。

在尺寸方面，DN80型号的卡箍可能会有特定的长度、宽度和厚度，以适应不同的管道尺寸和工作条件。例如，一些卡箍接头的尺寸规格可能会包括管道外径、工作压力、管道端分离尺寸以及卡箍自身的尺寸等参数。这些尺寸参数对于确保卡箍能够正确安装在管道上并提供足够的密封性和支撑力至关重要。
在实际应用中，选择合适的不锈钢卡箍拷贝林DN80型号时，需要考虑管道的具体尺寸、工作压力以及介质的类型。正确安装和定期维护卡箍可以确保管道系统的安全和可靠运行。不锈钢卡箍拷贝林DN80型号的尺寸规格为管道外径88.9mm，紧固直径同样为88.9mm。不锈钢高压卡箍拷贝林DN80型号在尺寸和材质上具有多种优势，其设计符合行业规范，适用于高压力和强腐蚀的环境。通过详细了解其尺寸、材质和性能，可以更好地应用这种卡箍，提高系统的安全性和可靠性。在选型和安装时，需综合考虑使用环境和实际需求，确保化的管道连接方案。

海水淡化高压卡箍拷贝林的尺寸规格设计非常灵活和多样化，能够满足广泛的实际应用需求。一般来说，这些拷贝林的尺寸规格从¾英寸（dn20）一直到12英寸（dn300），提供了广阔的选择范围。这种广泛的尺寸范围意味着无论海水淡化系统的管路直径如何，都能找到合适的拷贝林来进行连接。

这种多样性在拷贝林的应用中尤为重要，因为海水淡化项目的规模和设计可能会有很大的差异。小型海水淡化系统可能需要较小直径的连接，而大型或工业级的海水淡化装置则可能需要较大管径的拷贝林来确保流程的连续性和效率。因此，能够提供从dn20到dn300的全范围规格，确保了不同规模和类型的海水淡化系统都能得到恰当的支持。更具体地说，对于较小的家用或商用海水淡化装置，可能只需使用小直径如¾英寸或1英寸的拷贝林。这样的小尺寸拷贝林可以精确地匹配装置中的管道，确保所有部件都紧密无泄漏，同时保持安装的简洁性和美观。

随着系统规模的扩大，例如在大型工业应用或市政水处理设施中，可能需要中等至大直径的拷贝林，如2英寸至8英寸之间，来处理更高的水流量和压力。这些中等尺寸的拷贝林能够承受更大的机械应力和持续的工作压力，确保系统的稳定性和可靠性。最后，对于那些特大型的海水淡化系统，如那些为城市或大片地区提供淡水的系统，可能需要使用最大尺寸的拷贝林，如10英寸至12英寸。这些大直径拷贝林的设计和材料必须能够应对巨大的水流冲力和压力，同时保持结构的完整性和密封性，以避免任何潜在的环境风险或水资源浪费。

不锈钢卡箍拷贝林连接减压阀选型分析关于不锈钢卡箍拷贝林型号

• 公称直径：DN125，即适用于公称直径为125毫米的管道。

• 适用范围：主要用于水处理、市政供水系统、高层建筑给排水系统等领域。

• 材质：不锈钢材质，常见为304不锈钢。

• 连接方式：通过沟槽连接，利用卡箍的弹性变形来紧固管道。

•

不锈钢卡箍拷贝林连接减压阀选型分析具体尺寸

对于DN125的不锈钢卡箍拷贝林，通常会匹配如下尺寸的管道：

• 公称直径：125 mm

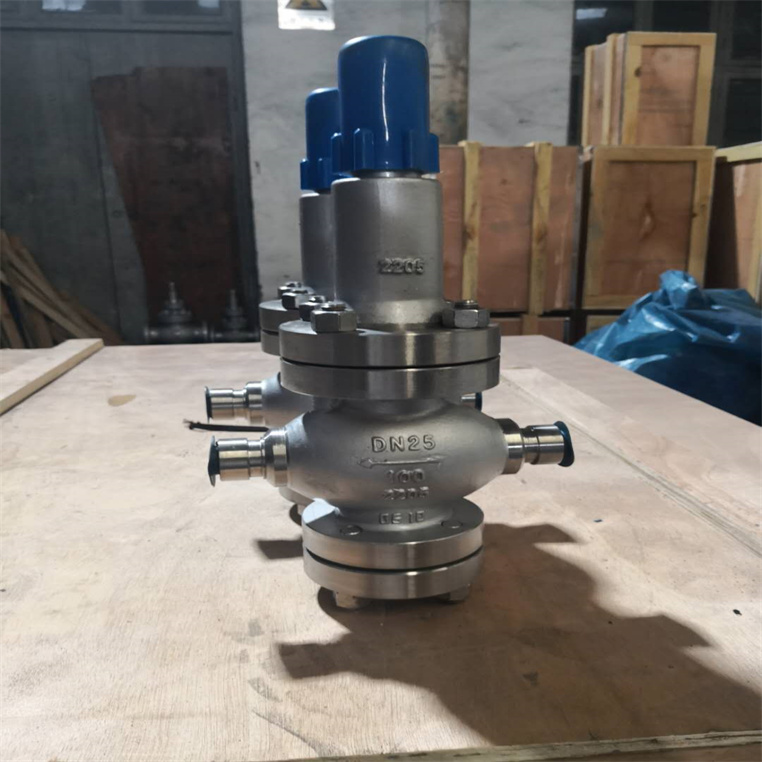

• 外径：通常情况下，DN125的管道外径约为133 mm左右。这是因为公称直径是指管道内径的一个标准化数值，而实际的外径会根据管道壁厚的不同有所差异。本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。 本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

• 不锈钢卡箍拷贝林连接减压阀选型分析性能规范

  公称压力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
  壳化试验压力（Mpa）	2.4	3.75	6.0	9.6	15.0	24
  密封试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
  最高进口压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
  出口压力范围（Mpa）	1.0-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-35	0.5-45
  压力特性偏差（Mpa）△P2P	GB12246-1989
  流量特性偏差（Mpa）△P2G	GB12246-1989
  最小压差（Mpa）	0.15	0.15	0.2	0.4	0.8	1.0
  渗漏量	GB12245-1989
  标准	其他非标定制

  减压阀流量系数(Cv)

  DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
  Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

  主要零件材料

  零件名称	零件材料
  阀体阀盖底盖	WCB
  阀座	2Cr13
  阀瓣	2Cr13
  阀杆	2Cr13
  缸套	2Cr13/25(镀硬铬)
  活塞	2Cr13
  O型圈	丁腈橡胶
  密封圈	丁腈橡胶
  膜片	夹织物丁腈橡胶
  调节弹簧	60Si2Mn

  不锈钢卡箍拷贝林连接减压阀选型分析外形结构图



  不锈钢卡箍拷贝林连接减压阀选型分析主要外形尺寸

  公称通径DN	外形尺寸
  L	H	Hl
  15	160	225	90
  20	160	265	98
  25	180	265	110
  32	200	265	110
  40	220	320	125
  50	250	320	125
  65	280	325	130
  80	310	385	160
  100	350	385	170
  125	400	430	200
  150	450	430	210
  200	500	560	240
  250	650	690	290
  300	800	800	335
  350	850	880	375
  400	900	980	405
  450	900	1100	455
  500	950	1130	465



•

•

安装减压阀的步骤如下：

一、确定安装位置：

首先确定减压阀的最佳安装位置，通常在靠近水源的地方，如主管道上。

二、准备工具和材料：

准备好需要的工具和材料，如扳手、管夹等。

三、清理管道：

将管道用清水冲洗干净，确保没有残留物。

四、安装减压阀：

将减压阀的进口端与管道连接，使用扳手将其紧固。

五、连接出水管道：

将减压阀的出口端与所需的出水管道连接，也要使用扳手进行紧固。

六、管道固定：

使用管夹将管道固定好，确保不会松动或摇晃。

七、测试和调节：

打开水源，观察减压阀是否正常工作。可以通过调节减压阀上的调节钮来调整压力。

八、检查漏水：

仔细检查安装点周围是否有漏水现象，如果有，需要重新检查紧固和连接的部分。

完成以上步骤后，减压阀就安装好了。在安装减压阀之前，建议先仔细阅读减压阀的使用说明书，确保了解其正确的安装和使用方法。

不锈钢卡箍拷贝林连接减压阀选型分析使用注意事项

• 确保匹配：在选择卡箍拷贝林时，务必确保其公称直径与管道的公称直径相匹配。

• 安装指导：安装前请参照制造商提供的安装指南，确保正确安装以保障连接处的密封性。

• 检查兼容性：确认卡箍拷贝林与管道材料的兼容性，以避免因材料不匹配而导致的问题。

•

不锈钢卡箍拷贝林连接减压阀选型分析总结

不锈钢卡箍拷贝林DN125型号适用于公称直径为125毫米的管道，这种卡箍通常用于连接外径约为133毫米的管道。在安装前，请确保管道与卡箍的尺寸匹配，并遵循制造商提供的安装指导。如果您需要更详细的信息或有关特定应用场景的建议，请随时告知。
