ZZY型自力式蒸汽压力调节阀选型分析

ZZY型自力式蒸汽压力调节阀选型分析

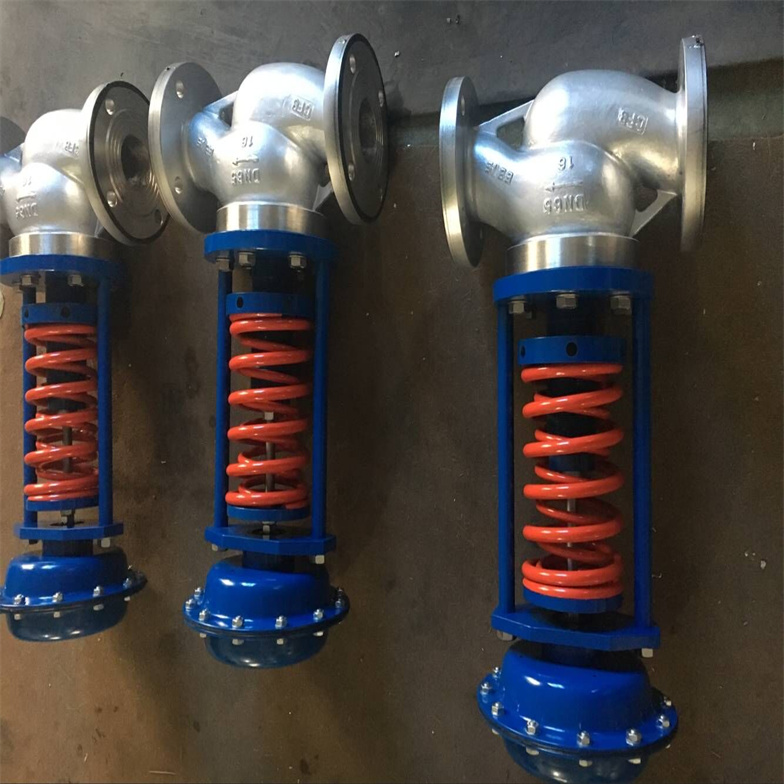

ZZY型自力式压力调节阀是不需要任何外加能源，利用被调介质自身能量而自动调节的执行产品。该产品的最大特点就是能在无电、无气的场所使用，同时又节约了能源。压力设定期在一定范围内随意可调。ZZY型自力式压力调节阀根据各种工艺场合的需要有三种阀内件形式：ZZYP(单座自力式压力调节阀)；ZZYM(套筒自力式压力调节阀)；ZZYN(双座自力式压力调节阀)。用户可根据工况(压差、温度、介质状态)和泄漏量要求来选择。ZZY型自力式压力调节阀根据各种工艺场合的需要有三种阀盖型式：普通(一般场合)、长颈(压力调节范围大)、散热(温度350～550℃)。ZZY型自力式压力调节阀根据各种工艺场合的需要有三种执行机构型式：膜片(普通膜片和增强膜片)、活塞、金属膜片(波纹管)。ZZY型自力式压力调节阀采用快开流量特性，动作灵敏，调节精度高(误差≤10％)；该阀占据空间小(相对于重锤式减压阀)，调节简易，因而它广泛用于石油、化工、电力、冶金、食品、轻纺、机械制造、民用建筑等各种设备的气体、 液体及蒸汽的减压、稳压(用于阀后调节)。或泄压、稳压(用于阀前调节)。

ZZYP自力式减压阀,由阀体、阀座、阀芯部件等零部件组成，是一种无需外加能源而直接依靠被调介质自身的压力变化进行自动调节压力的节能型产品，自力式减压阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等特点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。可用于非腐蚀性（.高温度350摄氏度）液体、气体和蒸汽等介质的压力装置。广泛应用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。

ZZY型自力式蒸汽压力调节阀选型分析产品特点
自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
压力分段范围细且互相交叉，调节度高。
压力设定值在运行期间可连续设定。
对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
橡胶膜片式检测，执行机构测度高、动作灵敏。
采用压力平衡机构，使调节阀反应灵敏、控制。

ZZY型自力式蒸汽压力调节阀选型分析

无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀芯位置，改变流经阀门介质流量，使阀门后端压力保持恒定。公称压力有1.0、1.6Mpa;压力分段调节从0.5至1000Kpa,工作温度0～100℃；法兰标准按GB9113-88，凸面法兰。结构长度按GB12221-89标准。
自力式带指挥器减压阀产品特点
压力设定在指挥器上实现，因而方便、快捷、省力省时可运行状态下连续设定。
1、指挥器 2、检测执行器 3、接管 4、减压过滤顺 5、主阀 6、主阀芯 7、阀杆 8、插杆 9、弹簧 10、节流阀 11、指挥器阀芯 12、口螺纹 13、主弹簧
自力式减压阀主要零件材料
阀体：ZG230-Ni9Ti 、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜片：NBR增强涤纶织物

□ ZZY型自力式蒸汽压力调节阀选型分析基本结构

ZZY型自力式压力调节阀由检测执行机构、阀本体、取压管与阀前(后)接管组成。其结构见图一

用于控制阀后压力的调压阀，阀作用方式为压闭型。其作用原理如下：

介质由箭头方向流入阀体，经阀座、阀芯节流后输出。 另一路经取压管(介质为蒸汽时加冷凝器)被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到减压、稳压的目的。如阀后压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯，使阀门开度减少，直至阀后压力下降至设定值为止。同理，如阀后压力降低，作用在膜片上的力减小，由于弹簧的反作用力，带动阀芯，使阀门的开度加大，直至阀后压力上升至设定值为止。

用于控制阀前压力的调压阀，阀作用方式为压开型。 其作用原理如下：

介质由箭头方向流入阀体，经阀座、阀芯节流后输出。另一路经取压管(介质为蒸汽时加冷凝器)被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到泄压、稳压的目的。如阀前压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯，使阀门开度增大，直至阀前压力下降至设定值为止。同理，如阀前压力降低，作用在膜片上的力减小，由于弹簧的反作用力，带动阀芯，使阀门的开度加小，直至阀前压力上升至设定值为止。若阀前压力小于设定值则该阀一直是关闭的。

□ ZZY型自力式蒸汽压力调节阀选型分析主要零件材料：

□ZZY型自力式蒸汽压力调节阀选型分析 主要技术参数

注：① 压力调节范围的确定：控制压力应尽量选在中间期附近，压力范围设定越小，精度越高，因此不要人为扩大压力设定范围。
② 压闭型调节阀，若阀前后压差比超过10时，建议用多级减压阀或二个自力式串联(阀前压力小于0.8Mpa除外，例如指挥器操作式)。
③ 公称压力若超过6.4Mpa，须特殊设计。

□ ZZY型自力式蒸汽压力调节阀选型分析型号编制说明

ZZY□-□□KB
Z：执行器大类；Z：自力式系列；Y：压力调节阀：
□：阀芯形式：P：单座阀芯，M：套筒阀芯，N：双座阀芯
K：控制阀前，压力增加时阀开启。B：控制阀后，压力增加时阀关闭。

□ 连接尺寸及标准

·法兰按GB/T9113-2000(默认标准)
也可按JB/T79.1-94，JB/T79.2-94，或HG20592～HG20635-2009
·法兰密封面型式：PN16、PN25 为凸面法兰
PN40、PN64(63)为凹凸面法兰，阀体为凹面法兰
·法兰端面距按GB12221-2005(其它标准须指明)
·执行机构信号接口：内螺纹M16×1.5
·阀体法兰及法兰端面距离可以按用户的标准制造，如ANSI，JIS，DIN等

□ ZZY型自力式蒸汽压力调节阀选型分析外形尺寸

□ ZZY型自力式蒸汽压力调节阀选型分析安装方式

1、阀在气体或低粘度液体介质中使用时，通常ZZY型自力式压力调节阀为直立安装在水平管上，当位置空间不允许时才倒装或斜装。(当确认介质很洁净时，件3可不安装)

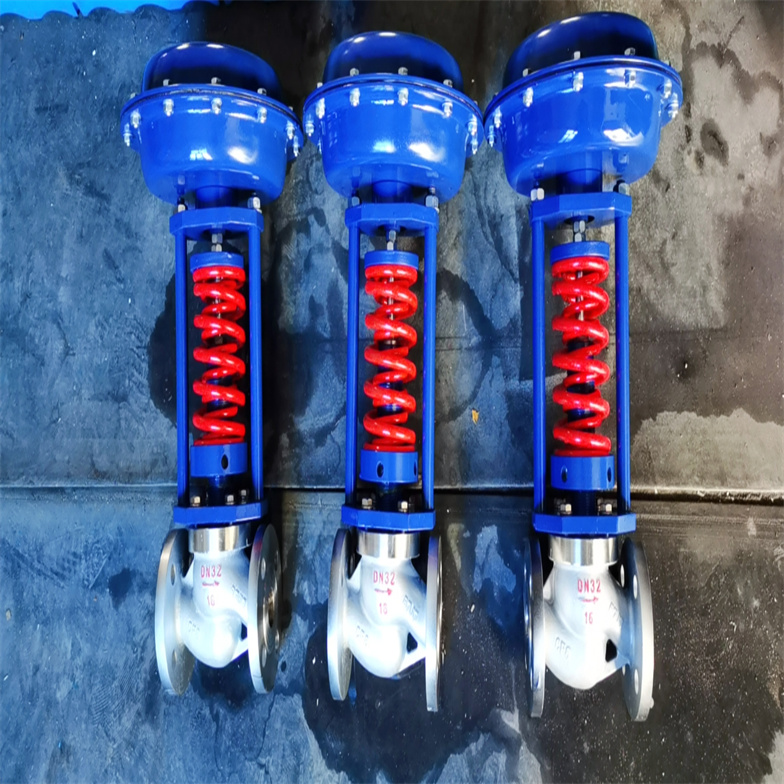

2、阀在蒸汽或高粘度液体介质中使用时，通常ZZY型自力式压力调节阀为倒立安装在水平管上

安装时，应注意以下几点：
(1) 冷凝器应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水，以后约3个月灌水一次。
(2) 取压点应取在调压阀适当位置，阀前调压应大于2倍管道直径，阀后调压应大于6倍管道直径。
(3) 为便于现场维修及操作，调压阀四周应留有适当空间，阀前后应设置截止阀与旁路手动阀
(4) 调压阀通径过大(DN≥100 时)，应有固定支架
(5) 当确认介质很洁净时，件3可不安装
(6) 自力式阀可以比管道通径小，但过滤器和截止阀不能

□ ZZY型自力式蒸汽压力调节阀选型分析压力调整方法

自力式压力调节阀在出厂前已按设定值调整好，但用户希望改变设定值，或由于某种原因实际指示值偏离设定值时，可以用调节棒转动件7(调节盘)，顺时针方向转动压力降低，逆时针方向转动压力升高。

自力式压力调节阀的安装步骤和注意事项主要包括以下几个方面‌：

‌确定安装位置‌：选择安装位置时，需要考虑阀门与管道的口径、材质以及连接方式等因素，确保满足工艺过程的要求‌。

‌清理管道‌：在安装前，务必对管道进行完整清理，以避免杂质、异物进入阀门内部，影响阀门的正常运行和加剧阀门的磨损。清理后，还需检查管道法兰，确保垫圈表面光滑‌。

‌检查阀门‌：在安装前，需要检查阀门的外观是否损坏，紧固件是否松动，流道中是否有污染物等。同时，仔细检查产品的型号、位置号和规格是否匹配‌。

‌连接阀门与管道‌：将阀门与管道进行连接时，应确保阀门不被弯曲变形，并确保连接牢固可靠‌。

‌安装姿态‌：自力式调节阀一般应垂直安装，特殊情况下可以倾斜。如果倾斜角度很大或者阀本身自重太大，应对阀增加支承件保护。当介质温度低于80℃时，阀门可正立或倒立安装；当介质温度高于80℃时，阀门必须倒立安装，即阀体在上，执行器在下‌。

‌取压点设置‌：取压点应在远离自力式调节阀的适当位置，压力开启调节阀应大于管径的2倍，压力关闭调节阀应大于管径的6倍。取压接头应在管道的顶部或侧面，不应安装在底部，以防止杂质进入致动器‌。

‌环境条件‌：自力式调节阀要求环境温度应在-25~60℃范围，相对湿度≤95%。如果安装在露天或高温场合，应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施‌。

‌考虑旁通管路‌：为了使自力式调节阀在发生故障或维修的情况下使生产过程能继续进行，应加旁通管路‌。

‌注意压力范围‌：被控压力参数不应接近或超过选择的压力调整范围的极限值，应根据工艺情况留有一定余量，以避免后期发生超压造成的危险‌。

‌安装完成后，应进行测试和调试‌，确保阀门工作正常并满足工艺要求。同时，定期进行维护和检查，以确保阀门的长期稳定运行‌。

□ ZZY型自力式蒸汽压力调节阀选型分析订货须知

注：带“√”的为必选项！
