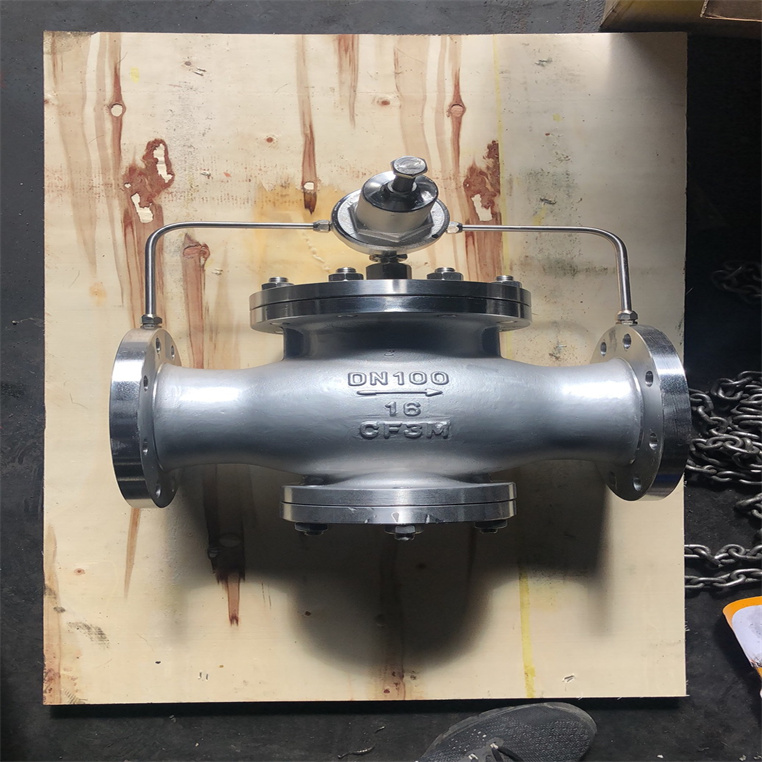

YK43F压缩空气减压阀技术规范 YK43F压缩空气减压阀出厂时,调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针方向转动调节螺钉,压缩调节弹簧,使膜片下移顶开付阀瓣,介质由a孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后,同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧.付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时主阀瓣在主阀瓣弹簧力的推动下上移,使主阀瓣与主阀座的间隙减小,介质流量随之减少,使阀后压力随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣和主阀座间隙增大,介质流量随之增加,使阀后压力随之增高达到的平衡.本产品主要用于气体管路，如煤气、空气、氮气、氧气、氢气、液化气、天然气等气体。

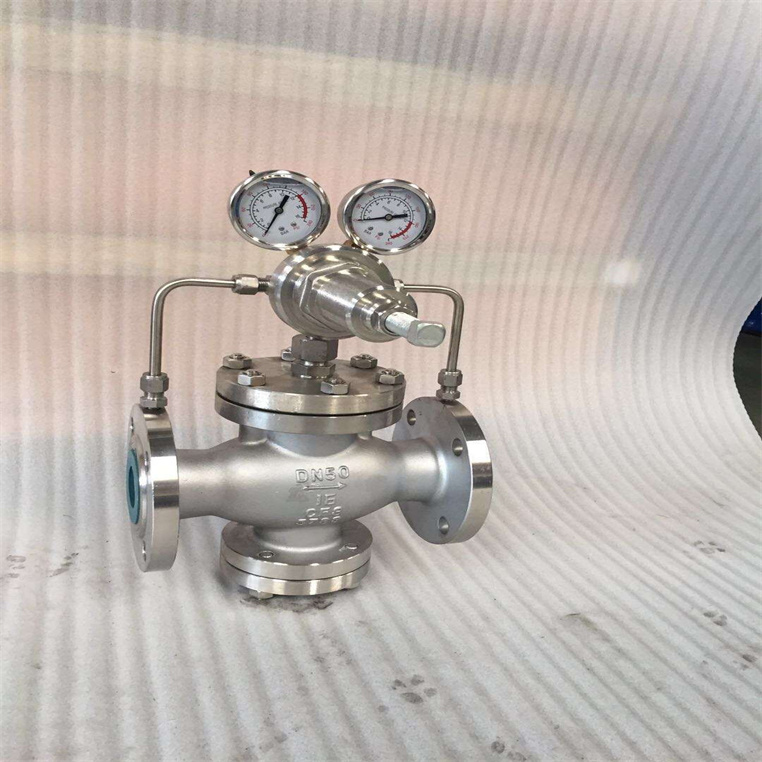

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。属于先导活塞式减压阀,由主阀和导阀两部分组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导 阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。
YK43F压缩空气减压阀技术规范执行标准 设计规范:GB/T 12244
结构长度:GB/T 12250
法兰连接:JB/T 79
试验与检验:GB/T 12245
产品标识:GB/T 12220
供货规范:JB/T 7928 产品型号 YK43X/F-16C(25,40,64,100,160)
YK43X/F-16P(25P,40P,64P,100P,160P)
空气减压阀性能范围 公称压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 壳化试验压力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 | 密封试验压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | .高进口压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 出口压力范围（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 | 压力特性偏差（Mpa）△P2P | GB12246-1989 | 流量特性偏差（Mpa）△P2G | GB12246-1989 | .小压差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 | 渗漏量 | GB12245-1989 | 其他标准 | 其他非标定制 |
空气减压阀流量系数(Cv) DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
空气减压阀主要零件材料 零件名称 | 零件材料 | 阀体阀盖底盖 | WCB/或不锈钢 | 阀座阀盘 | 2Cr13/或不锈钢 | 缸套 | 2Cr13/铜合金/或不锈钢 | 活塞 | 合金铸铁/或不锈钢 | 导阀座导阀杆 | 2Cr13/或不锈钢 | 主阀弹簧 | 1Cr18Ni9Ti/或不锈钢 | 导阀主弹簧 | 50CrVA/或不锈钢 | 调节弹簧 | 60Si12Mn/或不锈钢 |
YK43F压缩空气减压阀技术规范主要技术参数和性能指标 公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 壳体试验压力(MPa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 | 密封试验压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 较高进口压力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 出口压力范围(MPa) | 0.1~1.0 | 0.2~1.6 | 0.2~2.5 | 0.5~3.5 | 0.5~3.5 | 0.5~4.5 | 较小阀前阀后压差(MPa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 | 压力特性偏差 | 符合GB/T12245-2005标准 | 流量特性偏差 | 符合GB/T12245-2005标准 | 泄漏率 | 0 | 工作温度 | ≤120°C |
注:壳体试验不包含膜片和阀盖 流量系数(Cv) DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
主要零件材质 零件名称 | 材质 | 阀体、阀盖、底盖 | WCB/CF8 | 阀座 | 2Cr13/304SS | 阀瓣 | 2Cr13/304SS | 缸套 | 2Cr13/304SS | 活塞 | 2Cr13/304SS | 阀杆 | 2Cr13 | 膜片 | 304SS | 弹簧 | 60Si2Mn | 密封垫 | 丁腈橡胶/聚四氟乙烯 | 导阀体、导阀盖 | 25#/304SS |
YK43F压缩空气减压阀技术规范连接尺寸 PN1.6~4.0MPa 公称通径DN | 外 形尺 寸 | L | H | Hl | 1.6/2.5MPa | 4.0MPa | 15 | 160 | 180 | 290 | 90 | 20 | 160 | 180 | 300 | 98 | 25 | 180 | 200 | 300 | 110 | 32 | 200 | 220 | 300 | 110 | 40 | 220 | 240 | 320 | 125 | 50 | 250 | 270 | 320 | 125 | 65 | 280 | 300 | 325 | 130 | 80 | 310 | 330 | 365 | 160 | 100 | 350 | 380 | 365 | 170 | 125 | 400 | 450 | 475 | 200 | 150 | 450 | 500 | 475 | 210 | 200 | 500 | 550 | 515 | 240 | 250 | 650 | 560 | 290 | 300 | 800 | 705 | 335 | 350 | 850 | 745 | 375 | 400 | 900 | 780 | 405 | 450 | 900 | 730 | 455 | 500 | 950 | 835 | 465 |
YK43F压缩空气减压阀技术规范PN6.4~16.0MPa 公称通径DN | 外 形 尺 寸 | L | H | Hl | 6.4MPa | 10.0/16.0MPa | 15 | 180 | 180 | 300 | 100 | 20 | 180 | 200 | 310 | 105 | 25 | 200 | 220 | 31 | 120 | 32 | 220 | 230 | 310 | 120 | 40 | 240 | 240 | 335 | 135 | 50 | 270 | 300 | 335 | 135 | 65 | 300 | 340 | 340 | 140 | 80 | 330 | 360 | 380 | 170 | 100 | 380 | 380 | 185 | 125 | 450 | 490 | 215 | 150 | 500 | 490 | 225 | 200 | 550 | 535 | 260 | 250 | 650 | 580 | 310 | 300 | 800 | 725 | 355 | 350 | 850 | 765 | 395 | 400 | 900 | 800 | 435 | 500 | 950 | 855 | 495 |
先导活塞式气体减压阀YK43F结构图:
一、YK43F压缩空气减压阀技术规范的正确安装方法 安装减压阀的首要任务是选择一个合适的安装位置。这个位置应远离振动源和热源，并确保有足够的空间以便于维护和操作。选定位置后，需要检查减压阀的型号、规格是否与管道系统相匹配，同时确保减压阀的内部零部件完好无损。 在安装过程中，首先需要将减压阀垂直于水平管道安装，注意减压阀的进出口方向，确保与管道系统的流向一致。接下来，使用合适的管道连接方式（如法兰连接或螺纹连接）将减压阀与管道系统连接起来。在连接过程中，应确保连接处密封良好，防止气体或液体泄漏。 完成安装后，需要对减压阀进行调试，确保其工作在预设的压力范围内。在调试过程中，应密切关注减压阀的压力变化，逐步调整至所需的工作压力。 二、YK43F压缩空气减压阀技术规范的调节方法
减压阀的调节主要包括两个方面：压力调节和流量调节。 1. 压力调节：首先，需要确定系统所需的工作压力范围。然后，通过旋转减压阀上的压力调节旋钮或手柄，逐渐调整减压阀的输出压力。在调整过程中，应时刻关注压力表的变化，确保压力稳定在所需的范围内。为了避免过度调整导致系统不稳定，建议逐步微调，并观察系统的反应。 2. 流量调节：流量调节主要通过调整减压阀的开度来实现。开度越大，流量越大；开度越小，流量越小。可以根据实际需要，通过旋转流量调节旋钮或手柄来调整减压阀的开度。需要注意的是，流量调节对系统的影响较大，因此在调整过程中应密切关注系统的变化，确保流量的稳定和安全。 总之，减压阀的正确安装和调节是保证其有效且安全工作的关键。在安装过程中，应选择合适的安装位置，确保减压阀与管道系统的匹配和密封性。在调节过程中，应逐步微调压力调节旋钮或手柄至所需的工作压力和流量范围内，同时密切关注系统的反应，确保安全和性能的稳定发挥。如有需要，建议请教专业人员的指导以确保正确操作。 |
