FQ41F46容器底部衬氟放料球阀选型指南

FQ41F46容器底部衬氟放料球阀选型指南

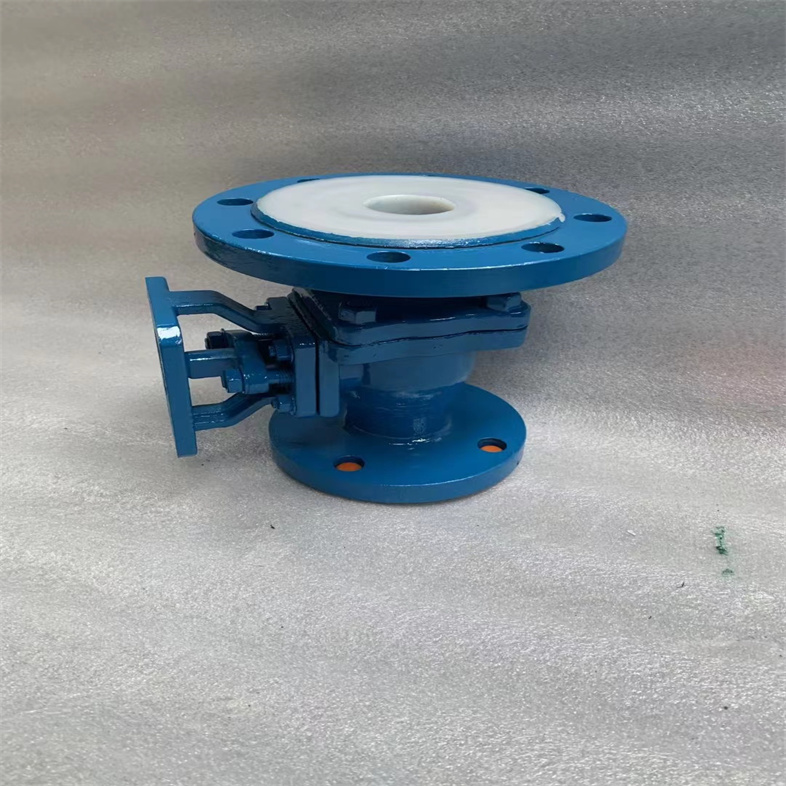

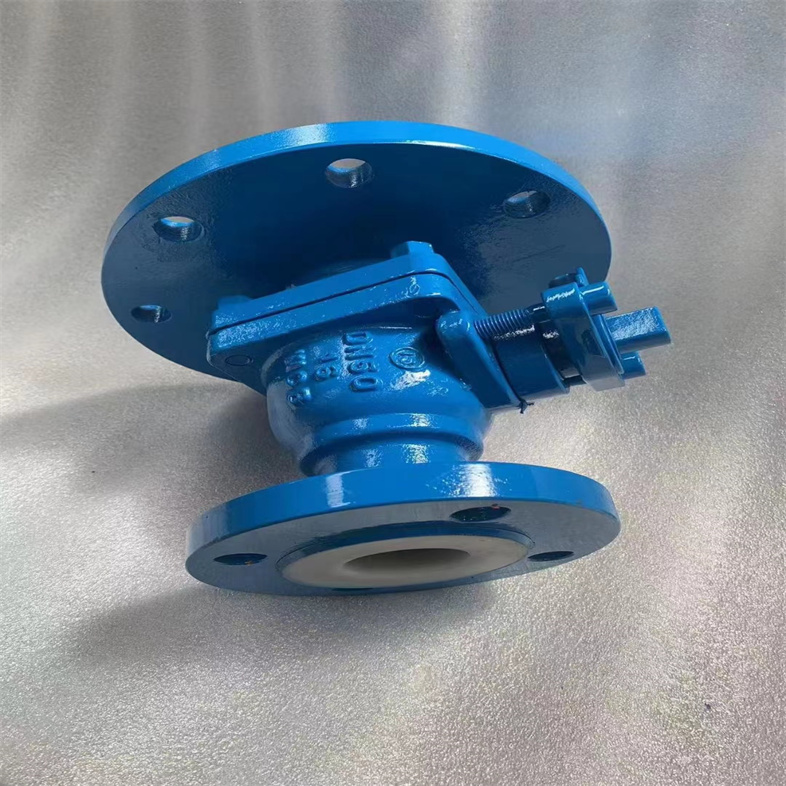

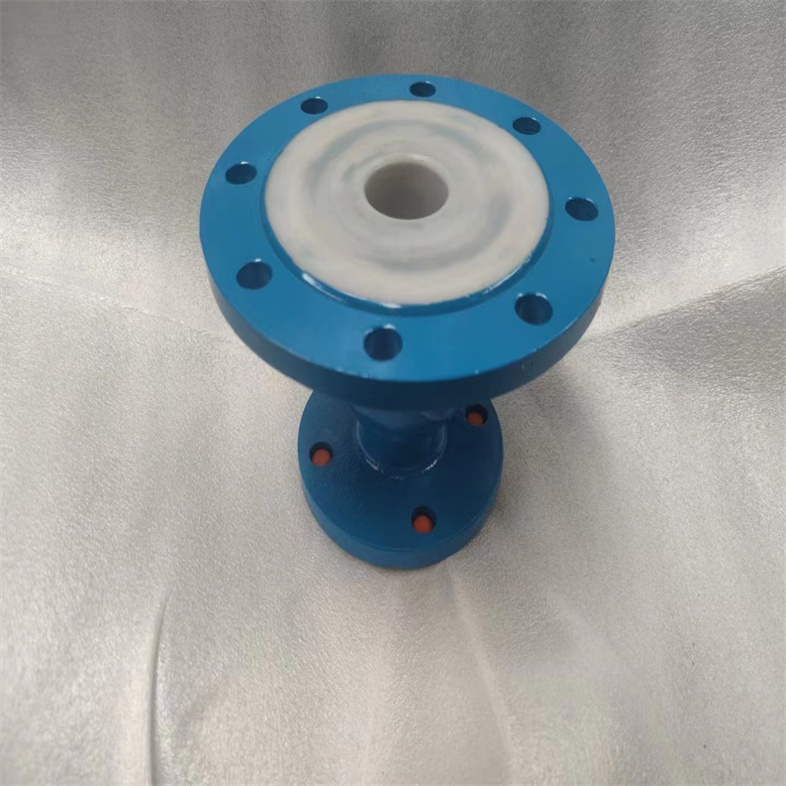

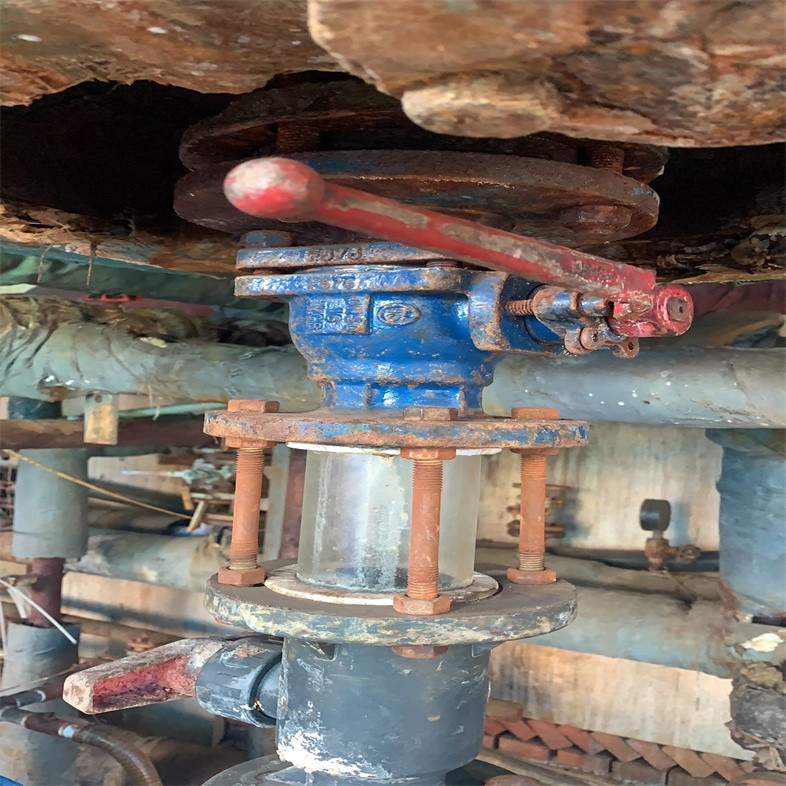

FQ41F46衬氟放料球阀适用在-50℃～150℃的各种浓度的水、硫酸、盐酸、和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。釜底放料球阀是安装在反应釜、储罐等容器底部的特殊球阀，通过球体90°旋转控制物料排放。其结构贴合容器底部，减少积料，流道直通设计确保排料流畅、无残留。阀座采用氟塑料或金属材料，密封性能，适用于化工、制药、食品等行业的洁净排料需求，满足高腐蚀、高粘度工况要求。

FQ41F46容器底部衬氟放料球阀选型指南釜底放料球阀选型方案

1、流量特性：进口釜底放料球阀的流量特性分为直线特性、对数特性和快开特性三种。直线特性流量系数为等百分比，对数特性流量系数为线性，快开特性流量系数为对数。

2、公称通径：也就是阀体两端的管道直径，常用的有DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN300、DN400、DN500等。

3、公称压力：这个参数表示进口釜底放料球阀在规定的压力条件下的工作压力。常用的有1.0MPa、1.6Mpa、2.5Mpa、4.0Mpa、6.3Mpa、10.0Mpa、16.0Mpa等。

4、工作介质：这个参数表示进口釜底放料球阀所通断的介质名称，分为酸碱介质、腐蚀性介质、水、油等。

5、工作温度：这个参数表示进口釜底放料球阀在不同温度条件下的工作状态，常用的有-20 ℃~150 ℃、-40 ℃~250 ℃、-40 ℃~400 ℃、-196℃~+40℃等。

6、开启角度：指进口釜底放料球阀阀瓣打开或关闭的角度，可用角度标尺或角度盘测量。

7、控制方式：这个参数表示进口釜底放料球阀的开启与关闭方式，可分为气动、电动、手动、自力式等。

8、结构长度：指进口釜底放料球阀主体长度，包括针型阀、进口釜底放料球阀、蝶阀和隔膜阀等的长度。

9、流量系数：流量系数又称为“Cv'值或“Kv'值”，定义为在阀门全开、阀两端的压差为1磅的条件下，温度60 ℉的水一分钟内流经阀的流量，以加仑/分表示GPM。

10、工作压差：指进口釜底放料球阀两端的压差，一般要求工作压差为流量的1.5倍。

11、泄漏量：指进口釜底放料球阀两端的压差低于进口釜底放料球阀关闭状态下的泄漏量，一般要求小于流量的0.01%，对于大口径进口釜底放料球阀则应小于0.05%。

12、可调比：指进口釜底放料球阀在不同流量下，其阀瓣与阀座之间的最大密合程度。可调比越大，密合程度越高，流量越小。

噪音：指进口釜底放料球阀在不同流量下产生的噪音，一般要求低于50分贝。

14、进口釜底放料球阀的结构组成

FQ41F46容器底部衬氟放料球阀选型指南

阀体：是进口釜底放料球阀的主体部件，用于容纳和固定其他零部件，承受流体的压力和作用力。阀体通常采用金属材料制成，如铸铁、铸钢、不锈钢等，不同材料适用于不同的工况和介质。

球体：进口釜底放料球阀的核心部件，一般呈球形，球体上有一个或多个通孔。当球体旋转时，通孔与阀体的通道对齐或错开，从而实现阀门的开启和关闭。球体表面经过精密加工，以确保与阀座的良好密封。

阀座：安装在阀体内部，与球体接触形成密封副。阀座材料的选择取决于介质的性质、温度和压力等因素，常见的阀座材料有聚四氟乙烯（PTFE）、对位聚苯（PPL）、金属等。

阀杆：连接球体和操作机构，传递操作力矩，使球体能够旋转。阀杆通常采用不锈钢等材料制成，并经过表面处理以提高其耐磨性和耐腐蚀性。

操作机构：用于驱动阀杆和球体旋转，实现阀门的开启和关闭。常见的操作机构有手柄、蜗轮蜗杆传动装置、气动执行器、电动执行器等。

进口釜底放料球阀的工作原理

开启过程：当操作机构驱动阀杆顺时针或逆时针旋转90°时，阀杆带动球体同步旋转，使球体上的通孔与阀体的通道对齐。此时，流体可以顺利通过阀门，阀门处于开启状态。

关闭过程：操作机构驱动阀杆反向旋转90°，球体随之旋转，通孔与阀体通道错开，球体表面与阀座紧密贴合，阻止流体通过阀门，阀门处于关闭状态。

进口釜底放料球阀的选型要点

FQ41F46容器底部衬氟放料球阀选型指南介质特性

介质类型：了解介质的化学性质，如是否具有腐蚀性、毒性、易燃易爆性等，以便选择合适的阀体和阀座材料。例如，对于腐蚀性介质，应选择不锈钢、塑料等耐腐蚀材料制成的进口釜底放料球阀。

介质温度和压力：根据介质的工作温度和压力，选择能够承受相应工况的进口釜底放料球阀。不同材料的进口釜底放料球阀有不同的温度和压力适用范围，需确保所选进口釜底放料球阀的额定温度和压力高于实际工况。

介质粘度和含固体颗粒情况：对于粘度较大或含有固体颗粒的介质，应选择具有较大流通能力和良好耐磨性能的进口釜底放料球阀，以防止介质堵塞或磨损阀门。

FQ41F46容器底部衬氟放料球阀选型指南阀门参数

公称通径：根据管道的管径选择合适的进口釜底放料球阀公称通径，确保进口釜底放料球阀能够满足流体的输送要求。

压力等级：确定进口釜底放料球阀所需承受的压力等级，通常根据管道系统的工作压力和安全系数来选择。

连接方式：根据管道的连接方式选择相应的进口釜底放料球阀连接方式，如法兰连接、螺纹连接或焊接连接等。

操作方式

手动操作：适用于流量较小、操作不频繁的场合，具有成本低、结构简单等优点。

气动操作：可实现快速开关和远程控制，适用于对操作速度和自动化程度要求较高的场合，但需要配备气源和气动执行器。

电动操作：具有操作方便、可实现精确控制和自动化程度高的特点，适用于大型阀门或需要远程集中控制的场合，但成本相对较高，且需要电源供应。

FQ41F46容器底部衬氟放料球阀选型指南产品特点

1、采用氟塑料衬里层的球阀，具有的化学稳定性，适用于任何强腐蚀性化学介质；
2、采用全通浮动球阀结构，在整个压力范围内进行元泄漏关闭，便便于管路系统在通球扫线和管路维护；
3、流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力最小的一种。
4、.开关迅速、方便，只需将球体旋转90°，便完成开户和关闭动作；
5、采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏；
6、可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作；
7、球体与阀杆融为一体，消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性；

FQ41F46容器底部衬氟放料球阀选型指南衬里材料

FQ41F46容器底部衬氟放料球阀选型指南外形结构图

FQ41F46容器底部衬氟放料球阀选型指南主要外形尺寸

一、FQ41F46容器底部衬氟放料球阀选型指南安装过程中的注意事项

安装方向

1、大多数球阀对于安装方向没有严格要求，但对于一些有特殊设计的球阀，如带有防喷装置或者利用介质自身压力辅助密封的球阀，需要注意介质的流向与阀门设计方向一致。例如，在某些高压球阀中，介质的正确流向可以保证阀座在压力作用下实现更好的密封效果。

2、对于浮动球阀，一般建议将阀门安装在管道中使球体的轴处于水平位置，这样可以利用球体的自重，使得在关闭阀门时，球体能够更好地下沉，与阀座紧密贴合，提高密封性能。

安装环境和清洁度

1、球阀的安装环境应该避免有强烈的腐蚀性气体或者液体的侵蚀。如果安装在户外或者恶劣的工业环境中，如靠近海边的化工设施或者有大量酸雾的车间，需要对阀门采取适当的防护措施，如涂漆、安装防护罩等。

2、在安装前，要确保管道内部清洁，没有杂物、焊渣、铁屑等异物。因为这些异物可能会进入球阀内部，损坏球体表面或者阀座的密封面，影响阀门的正常使用和密封性能。可以在安装前对管道进行吹扫或者冲洗，在安装过程中，也要尽量避免杂质进入阀门。

连接方式的正确性

球阀常见的连接方式有法兰连接、螺纹连接、焊接连接等。在采用法兰连接时，要确保法兰的密封面平整、无损伤，并且螺栓的拧紧力矩要符合要求，避免出现泄漏。对于螺纹连接的球阀，要注意螺纹的旋向正确，并且按照规定的拧紧程度进行安装，防止螺纹损坏或者松动。焊接连接的球阀，需要保证焊接质量，避免焊接过程中产生的高温对阀门内部零件造成损坏，同时要注意防止焊渣进入阀门内部。

二、FQ41F46容器底部衬氟放料球阀选型指南操作过程中的注意事项

操作扭矩的控制

球阀在开启和关闭过程中需要施加一定的扭矩，但不能超过阀门设计规定的最大扭矩。如果扭矩过大，可能会损坏阀杆、球体或者其他传动部件。一般情况下，手动球阀可以通过操作手柄来控制扭矩，感觉阻力明显增大时，不要强行操作。对于电动或者气动球阀，要确保驱动装置的输出扭矩在阀门的承受范围之内，并且在操作过程中要注意观察阀门的动作情况，如发现异常阻力或者动作迟缓，要及时停止操作并检查原因。

开启和关闭速度的控制

为了避免因流体冲击或者压力波动对管道系统和阀门本身造成损坏，球阀在开启和关闭时应该控制速度。特别是在一些高压、大流量的管道系统中，快速开启或关闭球阀可能会引起水锤现象或者压力冲击，导致管道破裂或者阀门损坏。因此，在操作球阀时，应该缓慢地开启和关闭，尤其是在初次开启或者关闭新安装的阀门时。

操作顺序和状态确认

在管道系统中有多个阀门的情况下，要注意球阀的操作顺序。例如，在关闭一个包含球阀的分支管道时，应该先关闭球阀，然后再关闭上游的截断阀，以防止介质在管道中产生倒流或者压力波动。在开启阀门时，要确认阀门前后的压力、流量等状态是否符合要求，避免在不适当的情况下开启阀门，造成安全事故或者设备损坏。

三、FQ41F46容器底部衬氟放料球阀选型指南维护过程中的注意事项

定期检查和清洁

1、球阀应该定期进行检查，包括检查阀门的外观是否有损坏、腐蚀现象，检查阀杆的灵活性，以及检查阀门的密封性能等。对于长时间未使用的球阀，更要进行全面检查。在检查过程中，可以对阀门进行简单的清洁，清除表面的灰尘、油污等杂质。如果发现阀门内部有杂物或者污垢，需要将阀门拆卸后进行清洁，清洁后要按照正确的安装步骤重新组装。

2、定期清洁还包括对阀门的填料函进行清理和更换填料。填料的作用是防止介质从阀杆处泄漏，随着时间的推移，填料可能会磨损或者老化，需要及时更换，以保证阀门的密封性能。

润滑维护

1、球阀的阀杆和其他传动部件需要定期进行润滑，以保证其灵活性和减少磨损。可以使用适合的润滑剂，如润滑脂或者润滑油，按照规定的周期进行涂抹或者注入。在选择润滑剂时，要考虑介质的性质和阀门的工作环境，例如，在食品行业的管道系统中，要使用食品级的润滑剂，以避免对食品造成污染。

2、对于有特殊要求的球阀，如在高温环境下工作的球阀，在选择润滑剂时还要考虑其耐高温性能，确保润滑剂在高温下不会失效或者产生有害的分解产物。

密封件的检查和更换

球阀的密封性能主要依赖于球体和阀座之间的密封件。定期检查密封件的状态是非常重要的，查看密封件是否有磨损、老化、变形等情况。如果发现密封件出现问题，应该及时更换。在更换密封件时，要选择与阀门型号和介质相匹配的密封件，并且要按照正确的安装方法进行安装，确保密封件安装到位，能够发挥良好的密封作用。

球阀的特点是结构简单、操作方便、密封性能好、使用寿命长等。但是，球阀的安装也是非常重要的，不正确的安装会影响其使用效果，甚至会造成安全事故。那么，球阀怎么安装呢？下面，我们来分享一些球阀安装的经验和技巧。

FQ41F46容器底部衬氟放料球阀选型指南

一、球阀的安装位置

球阀的安装位置要根据流体管道的特点和流向来确定。一般情况下，球阀应该安装在水平管道上。如果球阀安装在垂直管道上，应该将球阀的阀杆朝上，以免阀芯被流体压在阀座上，导致球阀不能正常关闭。在球阀前后留有足够的空间，以方便球阀的操作和维护。

二、球阀的安装方法

球阀的安装方法有螺纹连接、法兰连接、对夹连接等。具体的安装方法要根据球阀的型号和管道的特点来确定。下面以球阀法兰连接为例，介绍球阀的安装步骤：

1.清洗球阀和管道，确保它们的表面干净，没有杂质和油污。

2.将球阀和管道的法兰分别对准，用法兰螺栓将它们紧密地连接起来，并逐个拧紧螺栓。

3.在球阀和管道之间的密封面上涂抹密封垫片，确保密封面的平整和密封性能。

4.将球阀的阀杆杆头与操作装置连接起来，以方便操作球阀。

5.检查球阀的安装是否符合要求，特别是检查法兰连接处是否紧密、密封性能是否良好。

三、球阀的使用注意事项

1.在球阀使用前，要检查球阀的阀体、阀杆、密封面等部位是否有损坏或松动，以球阀的正常使用。

2.在使用球阀时，应该先将球阀的阀杆旋转到全开或全关位置，再进行操作，以避免阀杆过度损坏。

3.在球阀使用过程中，如果发现球阀出现漏气、漏液等情况，要及时进行维修或更换，以球阀的正常使用。

4.球阀在使用过程中，应该避免频繁开关，以免对球阀的密封性能产生影响。

总之，球阀的安装是一个非常重要的环节，正确的安装能够球阀的正常使用，提高球阀的使用寿命。在安装球阀时，我们应该注意球阀的安装位置、安装方法和使用注意事项，以确保球阀的安全、可靠和高效。
