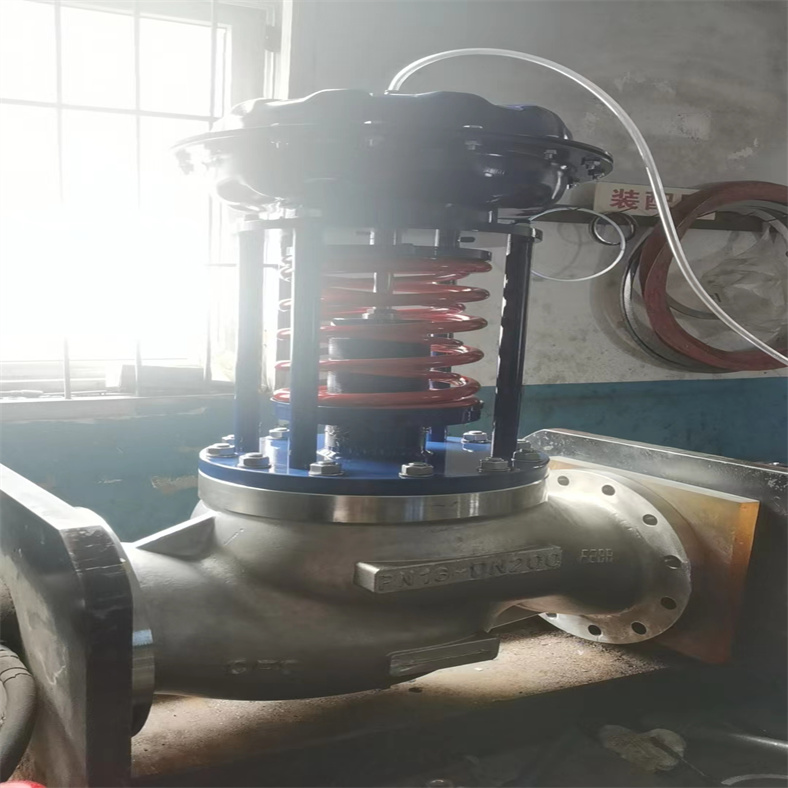

ZZYP自力式高温蒸汽调节减压阀应用案例 ZZYP自力式蒸汽减压阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。自力式蒸汽减压阀具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。减压阀是一种利用介质自身能量来调节与控制管路压力的智能型阀门。用于生活给水、消防给水及其他工业给水系统,通过调节阀减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化,安全可靠地将出口压力维持在设定植上,并可根据需要调节设定值达到减压的目的。本实用新型涉及一种低品位蒸汽的利用,提供一种钢厂低品位蒸汽热能利用系统,包括低品位蒸汽加热器,电厂凝结水低温加热器及电厂去除氧装置,低品位蒸汽加热器具有低品位蒸汽进口,低品位蒸汽出口,加热器凝结水进口及加热器凝结水出口,电厂凝结水低温加热器具有电厂凝结水进口及电厂凝结水出口,钢厂低品位蒸汽热能利用系统具有两个流路,其中路依次联通电厂凝结水进口,电厂凝结水出口,加热器凝结水进口及加热器凝结水出口以及电厂去除氧装置,另路联通低品位蒸汽进口及低品位蒸汽出口.本实用新型中,在电厂原有的去除氧装置及凝结水低温加热器中串联低品位蒸汽加热器,结构简便,可提高富余低品位蒸汽的热能利用. 产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。 自力式压力减压阀,简称进口自力阀,是一种利用弹簧力与介质压力差来实现压力调节的自动化阀门。它通过精确控制阀芯的开度,将高压流体自动减压至预设的较低压力,并保持相对稳定。与手动阀门相比,自力式压力减压阀具有自动化、高效、稳定的特点,广泛应用于各种工业及民用场合。 “进口”指的是该阀门并非国内生产,而是从国外进口,通常意味着其拥有更先进的技术、更可靠的质量以及更严格的制造标准。 其工作原理基于平衡原理:当进口压力高于设定压力时,弹簧的压力被介质压力克服,阀芯向上移动,增大阀门的开度,从而降低出口压力;反之,当出口压力高于设定压力时,弹簧的压力大于介质压力,阀芯向下移动,减小阀门的开度,从而提高出口压力。通过这种动态平衡,自力式压力减压阀可以将压力稳定在设定的范围内。 与其他类型的减压阀相比,进口自力式压力减压阀通常具有更高的精度、更稳定的性能和更长的使用寿命。这主要是因为进口产品通常采用更精密的制造工艺、更优质的材料以及更严格的质量控制体系。
ZZYP自力式高温蒸汽调节减压阀应用案例产品结构ZZYP自力式蒸汽减压阀系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。 ZZYP自力式高温蒸汽调节减压阀应用案例产品特点(1)自力式蒸汽减压阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。 (2)压力分段范围细且互相交叉,调节精度高。 (3)压力设定值在运行期间可连续设定。 (4)对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。 (5)橡胶膜片式检测,执行机构测精度高、动作灵敏。 (6)采用压力平衡机构,使调节阀反应灵敏、控制精确。
二、自力式压力减压阀的性能特点进口自力式压力减压阀的性能特点使其在各种应用中具有显著优势。这些特点包括: 高精度: 进口自力阀通常能够将出口压力控制在设定值的±1%以内,这对于一些对压力精度要求较高的应用至关重要,例如半导体制造、精密仪器等。 稳定性好: 即使在进口压力波动的情况下,进口自力阀也能保持出口压力相对稳定,避免压力波动对下游设备造成损害。 响应速度快: 进口自力阀的响应速度快,能够快速适应进口压力的变化,保证出口压力迅速稳定在设定值。 使用寿命长: 采用优质材料和先进制造工艺的进口自力阀,其使用寿命通常比国产自力阀更长,减少了维护和更换的频率,降低了长期运行成本。 可靠性高: 严格的质量控制和测试保证了进口自力阀的高可靠性,减少了故障率,提高了系统的稳定运行。 安全性好: 一些进口自力阀配备了安全保护装置,例如过压保护、泄压装置等,进一步提高了系统的安全性。 多种材质选择: 为了适应不同的介质和工作环境,进口自力阀通常提供多种材质选择,例如不锈钢、黄铜、铸铁等,用户可以根据实际需要选择合适的材质。 三、自力式压力减压阀的应用领域
由于其优异的性能特点,进口自力式压力减压阀被广泛应用于各种工业和民用领域,例如: 工业领域: 石油化工、电力、冶金、制药、食品饮料等行业,用于控制工艺过程中的压力,保证设备的安全和稳定运行。例如,在石油化工生产中,用于控制反应釜的压力,确保反应过程的安全;在电力行业,用于控制锅炉的压力,提高发电效率。 民用领域: 建筑给排水、供暖系统、消防系统等,用于控制水压,保证供水供暖的安全和稳定。例如,在高层建筑的给排水系统中,用于控制水压,避免管道爆裂;在供暖系统中,用于控制供暖压力,保证室内温度稳定。 其他领域: 气体输送、医疗设备、精密仪器等,用于控制气体压力或液体压力,保证设备的正常运行。 四、自力式压力减压阀的选型指南
选择合适的进口自力式压力减压阀需要考虑以下几个因素: 1. 介质类型: 不同的介质需要选择不同的阀门材质,例如腐蚀性介质需要选择耐腐蚀的材质,高温介质需要选择耐高温的材质。 2. 工作压力和流量: 需要根据实际应用场合选择合适的压力范围和流量范围。 3. 压力精度: 根据对压力精度的要求选择合适的精度等级。 4. 连接方式: 根据管道连接方式选择合适的连接方式,例如法兰连接、螺纹连接等。 5. 控制方式: 根据实际需要选择手动调节或自动调节。 6. 安装环境: 考虑安装环境的温度、湿度等因素,选择合适的材质和防护等级。 7. 品牌和售后服务: 选择信誉好、售后服务的品牌,可以保证产品的质量和售后服务。 五、ZZYP自力式高温蒸汽调节减压阀应用案例结语
自力式压力减压阀作为一种重要的自动化控制元件,在各个领域发挥着重要的作用。选择合适的进口自力式压力减压阀,能够有效保证系统的安全、稳定和高效运行。在选型过程中,需要综合考虑各种因素,选择自身需求的产品。同时,也需要重视产品的品牌、质量和售后服务,确保长期稳定的使用。 本文仅提供一些基本的选型指南,具体的选型需要根据实际情况进行分析和判断。建议用户在选型前咨询专业人士的意见,确保选择最合适的进口自力式压力减压阀。 自力式减压阀在钢厂蒸汽应用产品特点 (1)自力式蒸汽减压阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。 (2)压力分段范围细且互相交叉,调节精度高。 (3)压力设定值在运行期间可连续设定。 (4)对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。 (5)橡胶膜片式检测,执行机构测精度高、动作灵敏。 (6)采用压力平衡机构,使调节阀反应灵敏、控制精确
ZZYP自力式高温蒸汽调节减压阀应用案例技术参数 | 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | | 噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | 允许压差 (Mpa) | PN16 | 1.6 | 1.5 | 1.2 | 1,0 | | PN40 | 2.0 | | 阀盖形式 | 标准型-17~+300℃、高温型+300℃~+450℃ | | 压盖型式 | 螺栓压紧式 | | 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | | 阀芯形式 | 单座、套筒型阀芯 | | 流量特性 | 线性 | 执行器参数 | 有效面积(cm ) | 32※ | 80 | 250 | 630 | | 压力设定范围(MPa) | 0.8~1.6 | 0.1~0.6 | 0.015~0.15 | 0.005~0.035 | | 0.3~1.2 | 0.05~0.3 | 0.01~0.07 | 保证压力阀正常工作的 最小压差△Pmin(MPa) | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 | | 允许上下膜室之间最大压差(MPa) | 2.0 | 1.25 | 0.4 | 0.15 | | 材料 | 膜盖:钢板镀锌; 膜片:EPDM或FKM夹纤维 | | 控制管线、接头 | 铜管或钢管10×1; 卡套式接头:R1/4" | 注:※该有效面积所对应的压力设定范围不适用于DN150-250。 性能指标 | 设定值偏差 | ±8% | 允许泄露量 (在规定实验条件下) | 硬密封 | 4×0.01%阀额定容量 | | 软密封 | DN15~50 | DN65~125 | DN150~250 | | 10气泡/min | 20气泡/min | 40气泡/min | 工作温度 | 公称通径 | 15~125mm | 150~250mm | | 密封型式 | 硬密封 | ≤150℃ | ≤140℃ | | 冷却罐≤200℃ | 冷却罐和加长件≤200℃ | | 冷却罐和散热片≤350℃ ※ | 冷却罐和加长件≤300℃ ※ | | 软密封 | ≤150℃ | 注:※表示该阀允许工作温度,仅当介质为蒸汽时有效,且耐温至350℃需选用PN40的阀体。 零件材料 | 材料代号 | C(WCB) | P(304) | R(316) | 主要 零件 | 阀体 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) | | 阀芯、阀座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | | 阀杆 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | | 膜片 | 丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 | | 膜盖 | A3、A4钢涂四氟乙烯 | | 填料 | 聚四氟乙烯、柔性石墨 | | 弹簧 | 60Si2Mn | | 导向套 | HPb59-1 | 外形结构图
ZZYP自力式高温蒸汽调节减压阀应用案例主要外形尺寸 | 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 法兰接管尺寸(B) | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | | 法兰端间距(L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | | 压力调节范围(KPa) | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | | A | 280 | 308 | | 200-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | | A | 230 | | 120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | | A | 176 | 194 | 280 | | 480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | | A | 176 | 194 | 280 | | 600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | | A | 85 | 96 | | 1000-2500 | H | 445 | 570 | 600 | 820 | 980 | 950 | 1000 | 1100 | 1200 | | A | 85 | 96 | | 大约重量(Kg) | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | | 导压管接口螺纹 | M16X1.5 |
ZZYP自力式高温蒸汽调节减压阀应用案例减压阀的安装是一项技术活,那么减压阀要怎么安装呢?
一、减压阀的安装要注意是在供水管网试压、冲洗合格的前提下进行的,所以要先检查管道试压以及冲洗记录再进行操作。 二、减压阀在安装前还要检查其规格型号是否与设计相符、阀外控制管路及导向阀各连接件是否有松动、外观有无机械损伤,阀内若有异物要及时清除。 三、为了使操作和维护都方便,一般将减压阀直立于水平管道上。比例式减压阀适合垂直安装,当水平安装时但呼吸孔减压阀的孔口适合向下,双呼吸孔减压阀的孔口要呈现水平位置,可调试减压阀适合水平安装,阀盖应该要向上。 四、减压阀安装必须要严格地按照阀体上的箭头方向与流体流动方向要保持一致的原则。如果水质不清澈掺杂一些杂质时,要在减压阀的上游进水口处安装过滤器将这些杂质过滤,保证清洁,建议过滤器的过滤精度高于0.5mm。 五、过滤器安装在进水侧,并在进水侧的前后安装上控制阀控制水流。 六、减压阀要在距离阀出口4m以上的位置处进行安装,以防止阀后压力会超压。需要将减压阀安装在热水系统时,还要在减压阀和膨胀水箱之间安装止回阀,使得膨胀水箱吸收因为热膨胀增加的水的体积,防止热水回流或者压力的波动对减压阀产生的影响,确保减压阀可以长期地正常运作。 七、安装自身没有携带压力表的减压阀时,要在其前后相邻部位安装上压力表。 |
